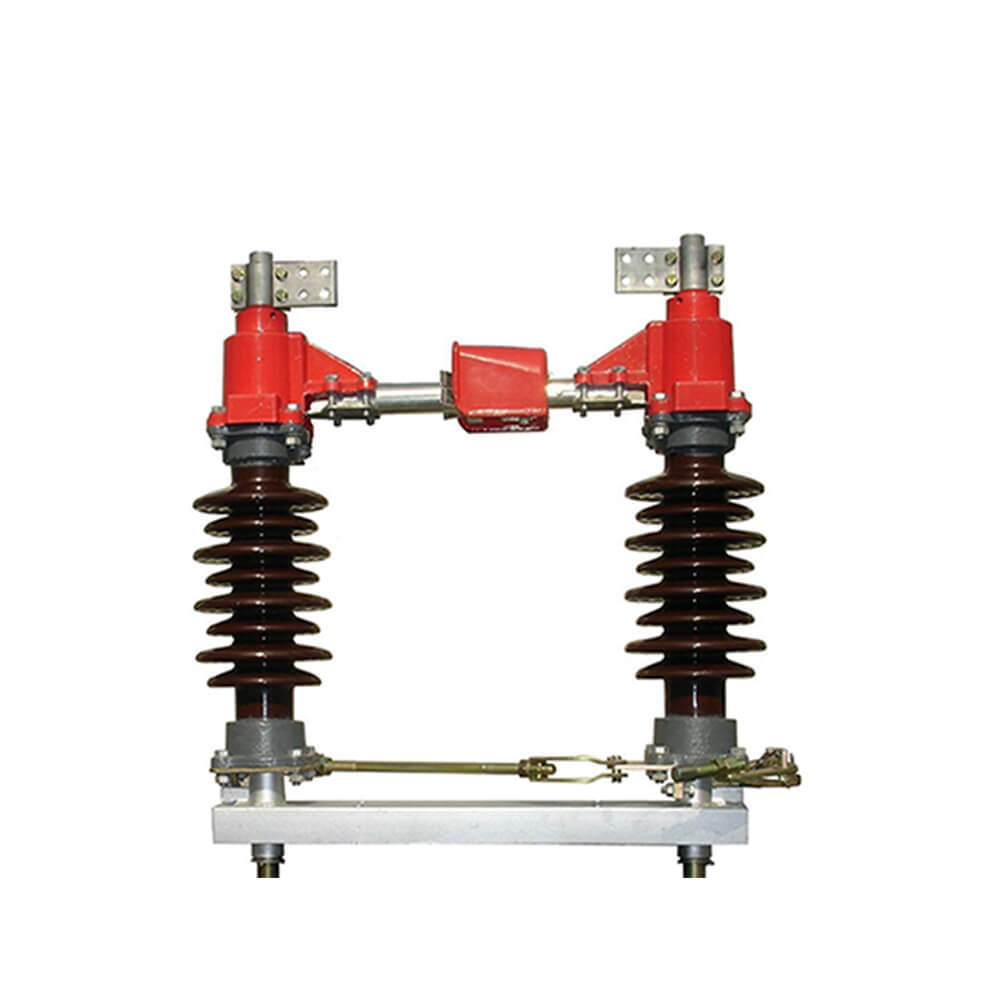

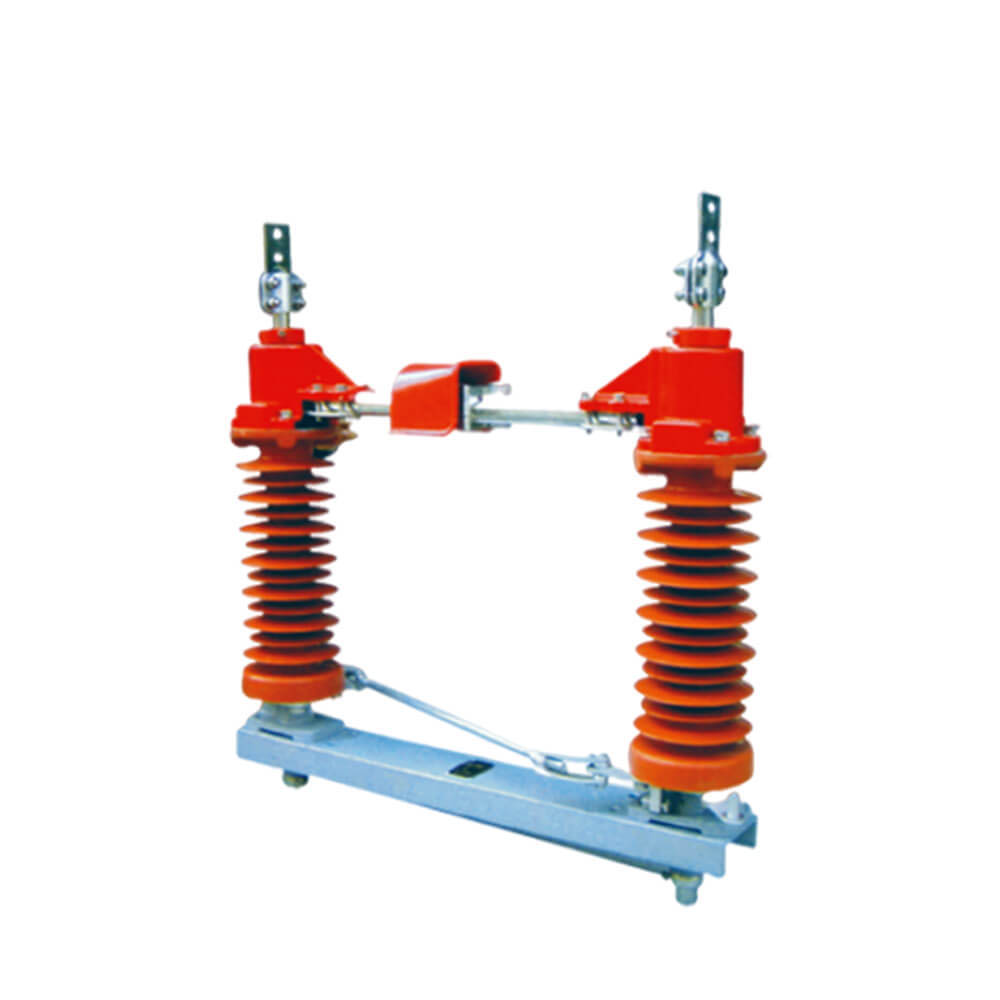

ГВ4-12 (40.5) Оутдоор ХВ прекидач за искључивање

  Високог напонског диспоннецтор је важан прекидач у електричном систему електране и подстанице, који треба да се користи заједно са прекидачем високог напона. Користи се за повезивање, одсецање или промене линија високонапонске опреме под условом напона и оптерећења. Његове главне функције су: како би се осигурала сигурност високонапонских електричних уређаја и уређаја у раду на одржавању, не може се користити и одсећи, унос струја уноса и струја уноса, може се користити само за неке операције пребацивања које не производе снажан лук, то не представљају функцију за гашење АРЦ-а. Према локацији за инсталацију, може се поделити у затворени тип и отворени тип, у складу са бројем изолационих стубова, појединачни тип колоне, двокреветне врсте ступаца и три врсте колоне, са опционом опремом за сваки ниво напона.

  ГВ4-12 (40.5) спољни прекидач за искључивање на спољним напајањем се користи за отварање и затварање круга са напоном, али без оптерећења 50 / 60Хз, 12 (40.5) кВ систем напајања. У складу са стандардима ИЕЦ129-1984 АЦ прекидача за искључивање и прекидач за уземљење и ГБ1985 и другим релативним стандардима.

Радни механизам

  Дипломач високог напона може да обезбеди сигурност високонапонских електричних уређаја и уређаја у раду за одржавање и игра улогу изолационог напона. Не може се користити за одсецање, унос струје уноса и прекида струју кратког споја. Може се користити само за неке операције пребацивања које не производе снажан лук, односно да нема функцију гашења АРЦ-а. Према различитим локацијама за инсталацију, може се поделити у унутрашњост типа и спољни тип и може се поделити у тип у затвореном простору и тип на отвореном, у складу са бројем типа колоне изолационих стубова, типа двоглавног стуба и три врсте колоне, са опционалном нивоом напона и три колоне. Такође може поуздано изоловати део искључивања дистрибуције високог напона из живог дела, како би се осигурала сигурност рада одржавања. Сви контакти дипломача високог напона изложени су у ваздуху очигледним бодовима. Дисцоннецтор нема уређај за гашење АРЦ-а, тако да се не може користити за одсецање струје оптерећења или кратког струје. Иначе, под акцијом високог напона, преломна тачка ће произвести снажан лук, а чак и може да изазове флашу (кратки спој између фаза или фаза), пали опрему и угрожава личну сигурност, то је озбиљна несрећа "Повлачењем диспоннецтор".

  Диспоннектор високог напона такође се може користити за пребацивање неких склопова да би се променио начин рада система. На пример, у двоструком аутобуском кругу, диспоннектор високог напона може се користити за пребацивање оперативног круга из једног аутобуса у други.

Карактеристика структуре

 Овај прекидач за искључивање састоји се од пиједесталног, изолационог брачног, електричног материјала и управљачког механизма. Постоје две наруквице на сваком полу, а електрична сечива је постављена на врху сваке наруквице и прикључна тачка две оштрице је између две грудњаке. Са вожњом оперативног механизма, две сечиве могу да се окрећу хоризонтално деведесет степени да се затворе. Можемо да повежемо три једнополна прекидача прекидача у повезаност са трополним прекидачем кроз ИнтерЛинк Род. Овај прекидач за искључивање може се ускладити са ЦС11 типом или ЦС17 ручним механизмом, у њему се користи, ЦС17 се користи у прекидачу за искључивање уграђивања. (моторски механизам се може инсталирати у складу са захтевима корисника), разумном структуром, флексибилном радом; погодна инсталација, способна да користи једнополни или троум; Широка удаљеност од контакта, сигурног и поузданог изолације. Тип уземљења је флексибилан у складу са захтевима корисника, једноструко уземљење двоструко уземљење или без уземљења.

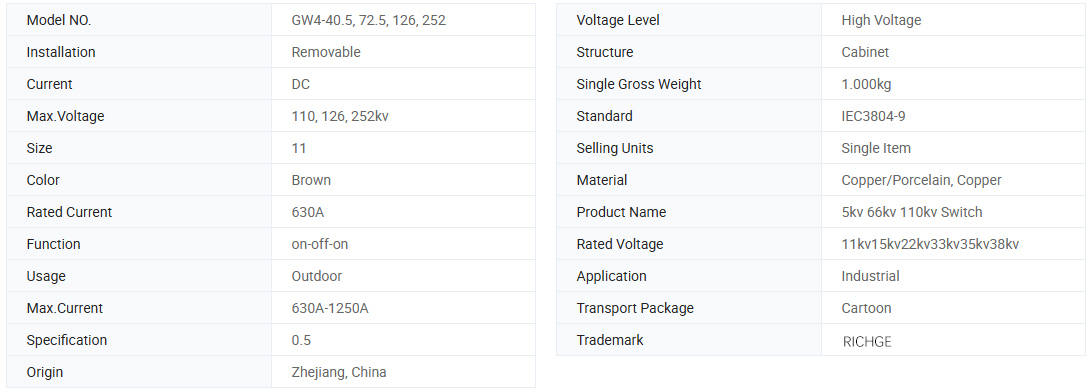

Технички параметар

Модел	Називни напон (кВ)	Називна струја (а)	Издржати струју (КА)	4с кратко време Издржати струју (КА)
ГВ4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
ГВ4-40.5 ГВ4-40.5д	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

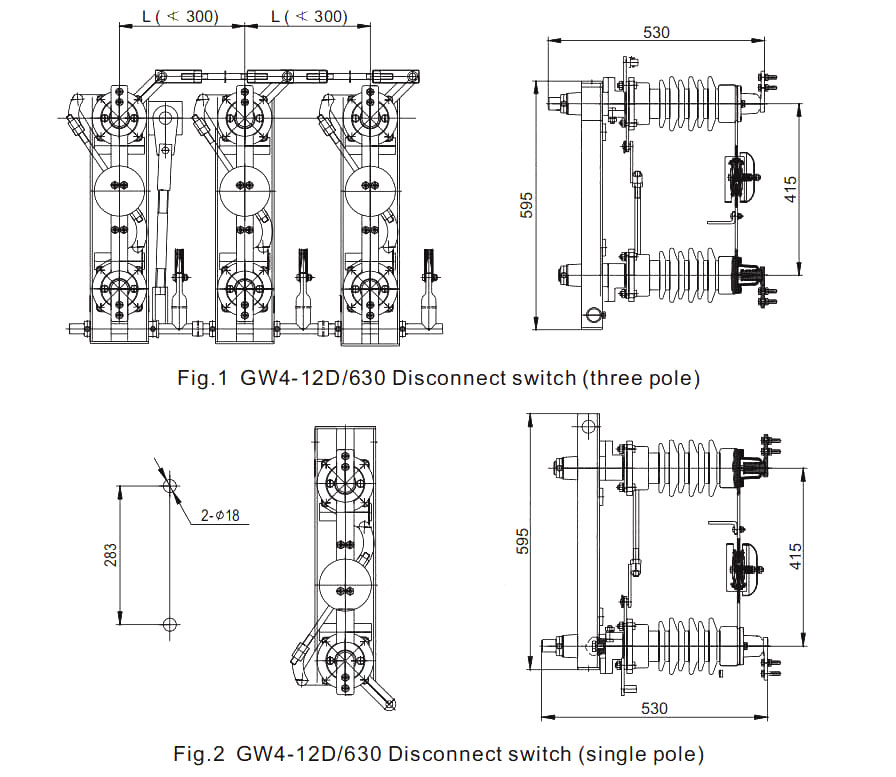

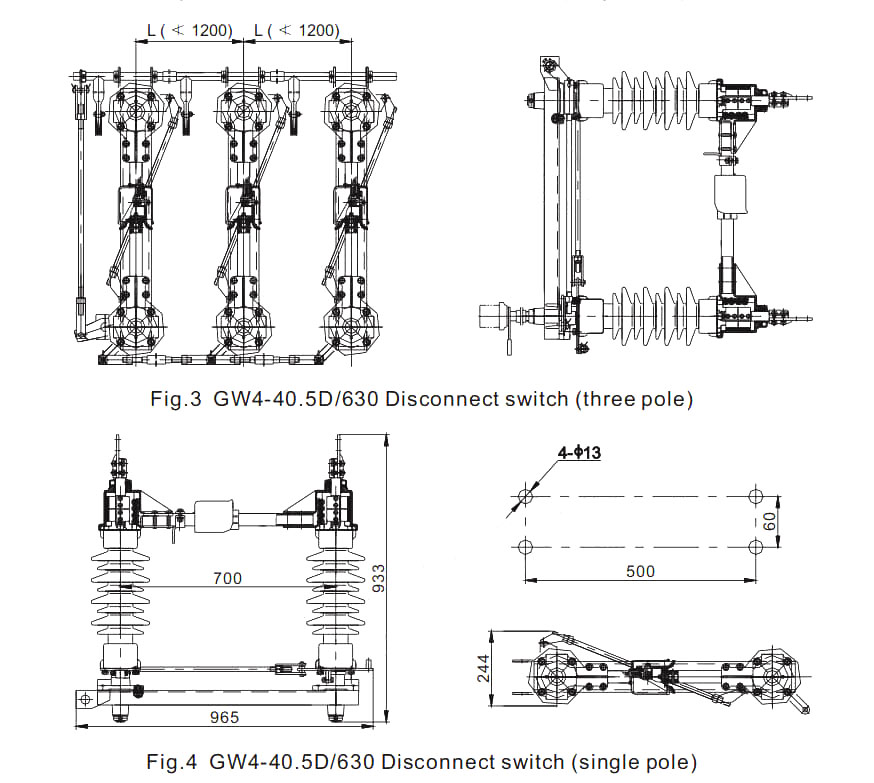

· Цртање

Користите услове за заштиту животне средине

1.Аништина: ≥3000м;

2 Температура околине: -25 ℃ ~ + 40 ℃;

3. Брзина ветра: ≤35м / с;

4. степен загађења: ≤иии;

5. интензитет земљотреса: ≥8 степен;

6 Примјењиви прилика треба да ослободе запаљиве, експлозива, каустични гас.

Упутство за наручивање

● Прихвати ОЕМ и ОДМ: Да

● Сертификат: ЦЕ, извештаји о тестирању

● Време производње: 7 ~ 12 радних дана

● Гарантни рок: 12 месеци

● Вријеме испоруке: 15 дана

● Приликом наручивања овог прекидача, наведите спецификацију модела, називног напона, оцењене струје и друге техничке податке.

● Ако постоје посебни захтеви, можете да преговарате на нашем да их решимо.
