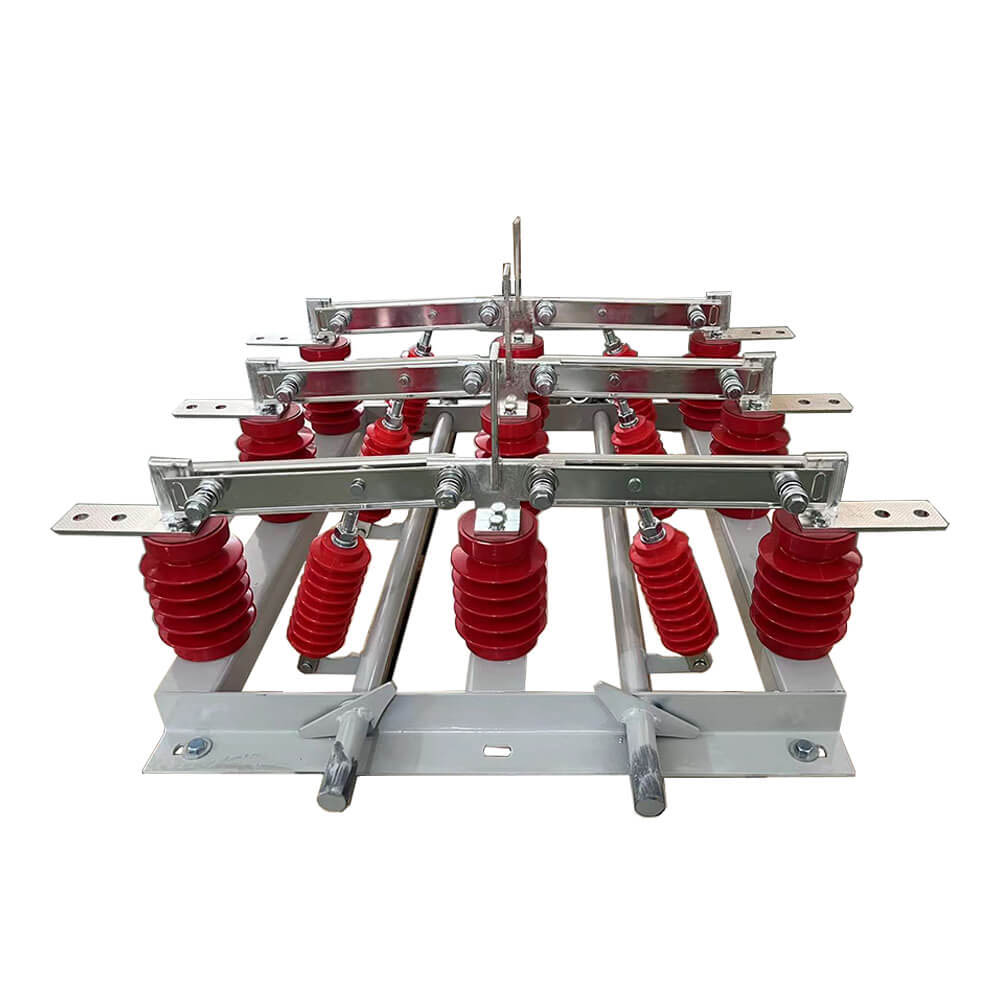

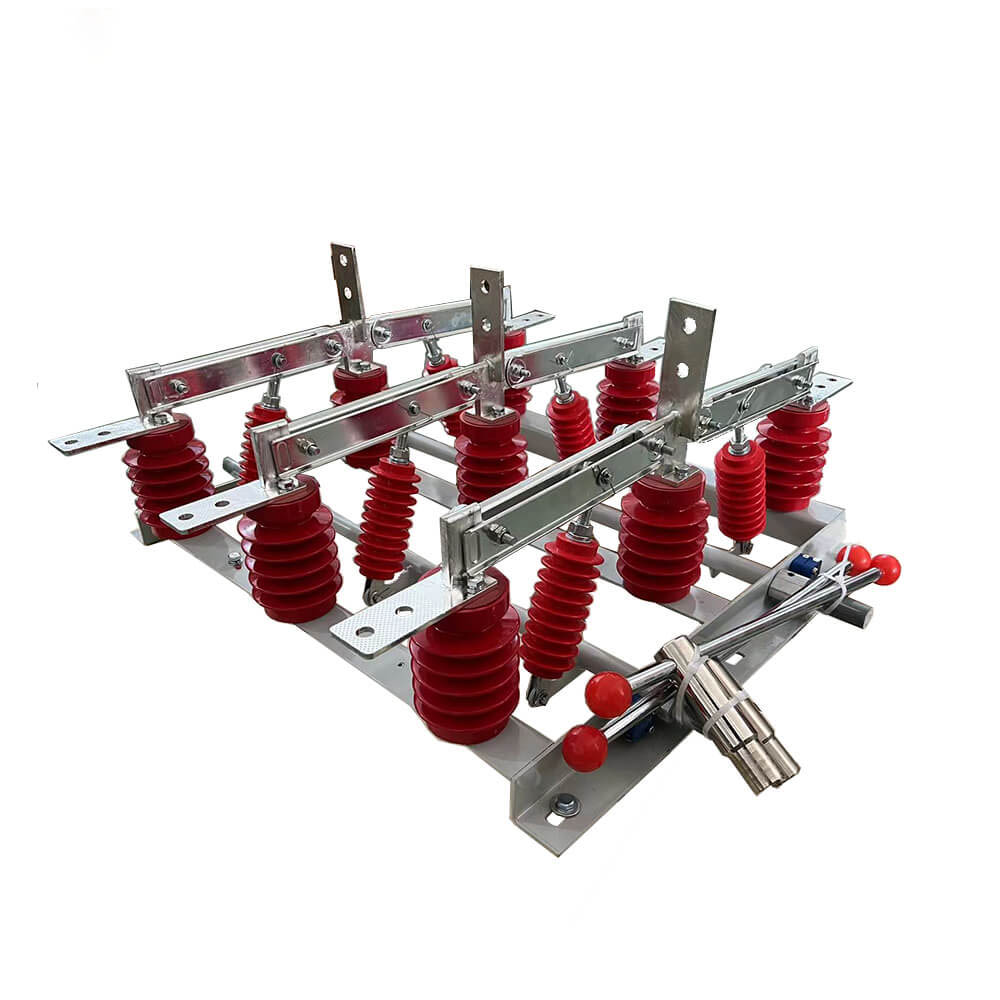

Снабдевање спољним високонапонским прекидачем са двоструком изолацијом преко зидних прекидача

ЛИИОНД снабдева спољни високонапонски прекидач са ножем за изолацију са двоструким напајањем кроз зидне прекидаче

Структура и принцип рада

     Проводни део растављача типа ГН19-12/400, 630, 1000, 1250 фиксиран је на основу са два стубна изолатора за сваку фазу. (Тип ГН19-12Ц/400, 630, 1000, 1250 има један стубни изолатор и један изолатор порцеланског кућишта.) Три фазе су инсталиране паралелно, а проводни део се састоји од статичких контаката контактних ножева и држача контаката (или проводних шипки). Свака фаза контактног ножа је повезана са средином изолатора кравате, изолатором кравате и постављена на основу спојеног вретена. Вретено је преко ручке повезано са клипњачем (које обезбеђује корисник) и механизмом за кретање типа ЦС6-1. Везни контактни нож се састоји од две бакарне плоче са прорезима, што не само да повећава површину дисипације топлоте контактног ножа за снижавање доње температуре, већ и побољшава механичку чврстоћу контактног ножа, тако да је побољшана динамичка стабилност прекидача. Један крај контактног ножа је монтиран на контактни блок (или на проводну шипку) помоћу завртња (Шоов аутомобил). ГН19-12/1000, 1250 у контакту са уградњом магнетне плоче за закључавање, плус сврха магнетне плоче за закључавање је да када велика струја кратког споја побољша контакт ножа са два жлеба између | привлачност. Прекидачи ГН19-12/400, 630 имају малу границу струје, тако да нема потребе за додавањем магнетне плоче за закључавање.

Кључни атрибути

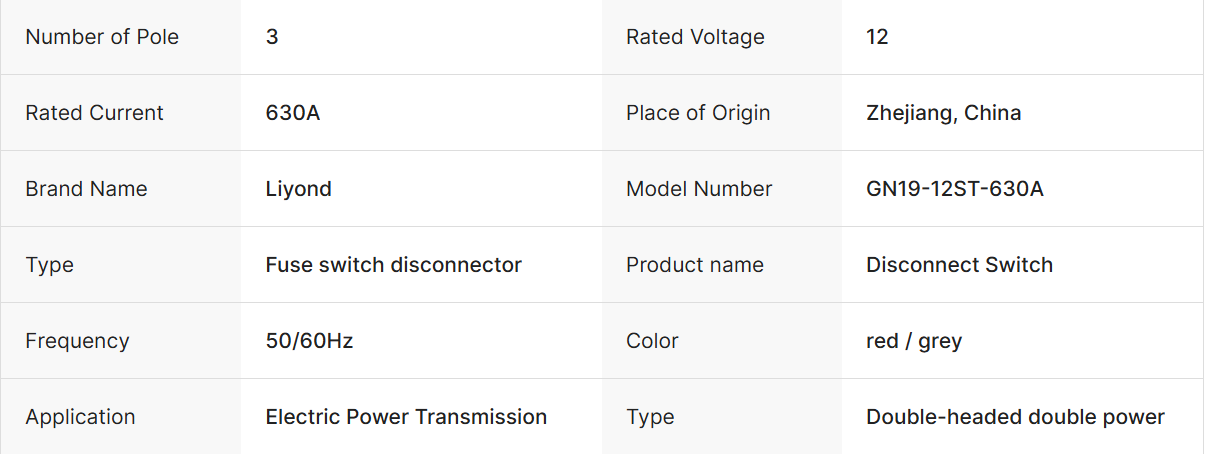

Основне информације

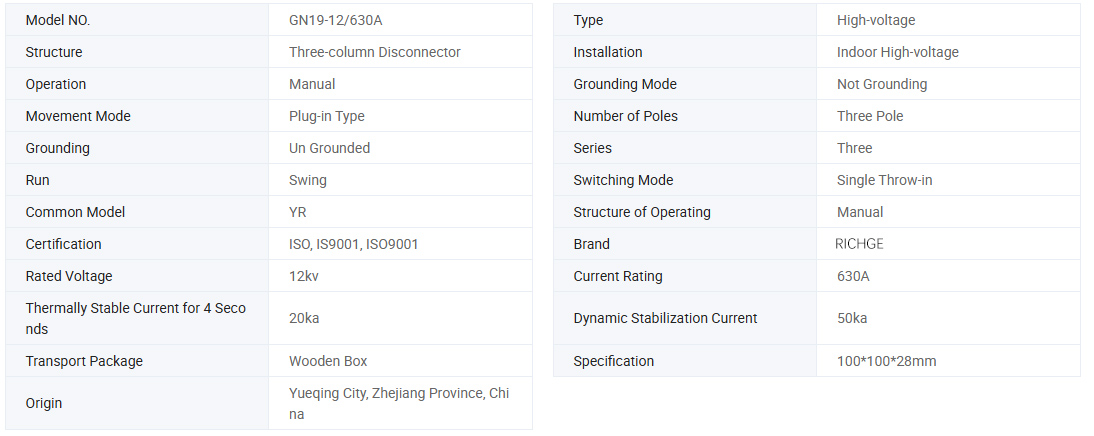

Технички параметар

Модел	Називни напон  (кВ)	Називна струја (А)	Називна краткотрајна отпорна струја (/4с)	Називна вршна отпорна струја (тхе)
ГН19-12/400-12.5	12	400	12.5	31.5
ГН19-12/630-20	12	630	20	50
ГН19-12/1000-31.5	12	1000	31.5	80
ГН19-12/1250-31.5	12	1250	31.5	80
ГН19-12Ц/400-12.5	12	400	12.5	31.5
ГН19-12Ц/630-20	12	630	20	50
ГН19-12Ц/1000-31.5	12	1000	31.5	80
ГН19-12Ц/1250-31.5	12	1250	31.5	80

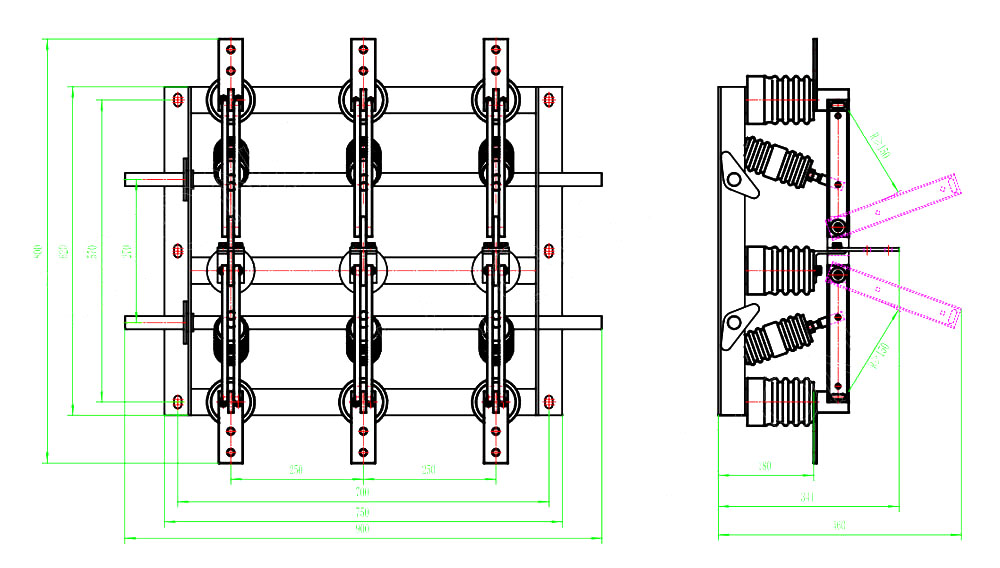

Цртање

Користите услове околине

1. Горња граница температуре околине +40℃, доња граница -л0℃, Напомена: Дозволите складиштење и транспорт на -25℃

2. Надморска висина не већа од 1000м

3. Релативна влажност: дневни просек није већи од 95%, месечни просек није већи од 90%

4. Притисак водене паре: дневни просек није већи од 2,2 × 10-3Мпа, месечни просек није већи од 1,8 × 10-3Мпа

5. Околни ваздух треба да буде без корозивних или запаљивих гасова, водене паре и других очигледних загађења.

6. Нема редовних и насилних вибрација.

Напомена: консултујте се са произвођачем да бисте решили проблем ако није у складу са горе наведеним условима

Упутства за наручивање

● Прихватите ОЕМ&ОДМ: ДА

●Сертификат: ЦЕ, Извештаји о испитивању

●Време производње: 7 ~ 12 радних дана

●Гарантни период: 12 месеци

●Време испоруке: 15 дана

●Приликом наручивања овог прекидача наведите спецификацију модела, називни напон, називну струју и друге техничке податке.

●Ако постоје посебни захтеви, можете преговарати да их решимо.
