Механички паралелни стил серије ХФП

Економична паралелна пнеуматска хватаљка типа полуге ХФП

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

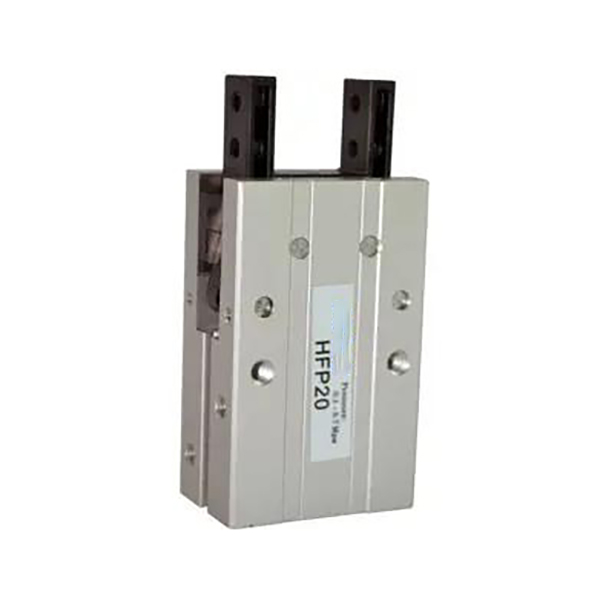

     СОЛХ ХФП серија усваја механички полужни пренос за паралелно отварање и затварање са 2 чељусти. Снаге језгра: једноставан механизам полуге са конкурентном ценом, стабилне перформансе стезања, тространа универзална монтажа, фабрички унапред инсталиран магнет и дуг радни век отпоран на хабање. То је главно економично решење за паралелно хватање за високофреквентно утовар/истовар са малим оптерећењем и аутоматизоване станице осетљиве на трошкове.

Основна структура и оперативне карактеристике

     -- Принцип рада: Клип гура склоп полуге да покреће две чељусти за паралелно кретање. Чисти механички погон полуге, мање компоненти, ниски трошкови одржавања.

     -- Карактеристика силе: чељусти се стежу када се клип извлачи и отпушта када се увлачи. Сила стезања је 20%~30% већа од силе отварања ради сигурнијег држања радног предмета.

     -- Стабилност и прецизност: Велика контактна површина између чељусти и главног тела смањује тресење и побољшава тачност стезања. Металне сепараторне плоче изолују површине трења да смање абразију и продуже радни век.

     -- Флексибилна монтажа: Три монтажна лица (бочна / доња / задња). Интегрисани жлебови сензора подржавају директну инсталацију магнетног прекидача без додатних носача.

     -- Материјал и издржљивост: тело од тврдог анодизираног алуминијума, делови полуге отпорни на хабање и чељусти од нерђајућег челика. Механички циклус циклуса ≥5 милиона пута, погодан за континуирани високофреквентни рад аутоматизације.

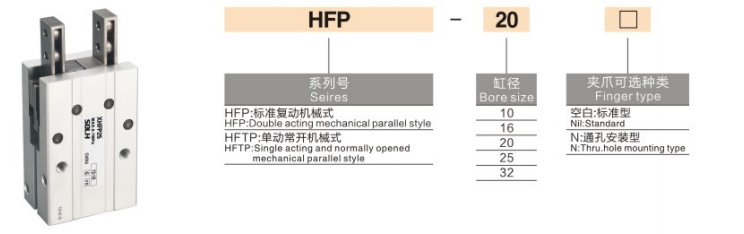

Комплетно правило кодирања модела

  1. Пример модела: ХФП20+2ЦС1-Г

 2. Стандардни референтни примери налога

     -- ХФП16: Отвор 16, основни модел двоструког дејства без прекидача

     -- ХФП25Н: Проврт 25, верзија за монтажу кроз отвор

     -- ХФП32+2ЦС1-Г: Отвор 32, опремљен са два ЦС1-Г магнетна прекидача

Техничке спецификације универзалног језгра (двоструко дејство @0,5 МПа)

Основне конкурентске предности

   1. Одлична структура полуге у односу на цену и перформансе

     -- Једноставан механички пренос смањује број делова. Перформансе су блиске врхунским паралелним хватаљкама, док цена достиже само 1/2~2/3 модела типа водилице.

   2. Већа сила стезања повећава сигурност

     -- Сила стезања током продужења је 20%~30% већа од силе ослобађања, што смањује ризик од клизања радног предмета под условима малог оптерећења.

   3. Универзална монтажа у три смера

     -- Доступне рупе за монтажу на бочној, доњој и задњој страни, подржавају хоризонталну, вертикалну и бочну монтажу за лако пуштање у рад на лицу места.

   4. Уграђени магнет, спреман за уградњу сензора

     -- Стални магнет интегрисан као стандард. За тело резервисани клизни жлебови за ЦС1-Г прекидаче; нису потребни додатни носачи за монтажу.

   5. Дизајн отпоран на хабање за рад високог циклуса

     -- Метални сепаратори против трења смањују абразију компоненти, пружајући дуг радни век за континуиране аутоматизоване производне линије.

Монтажни облици и типичне индустријске примене

   1. Опције монтаже

     -- Бочна монтажа: Хоризонтално стезање за утовар/истовар на монтажној линији

     -- Доња монтажа: Вертикално подизање за бризгање и постављање машина алатки

     -- Монтажа позади: Бочни хват за скучене уске станице

   3. Типични сценарији примене

     -- 3Ц и електроника: хватање минијатурних пластичних компоненти, хардверских делова и кућишта батерија

     -- Аутомобилске компоненте: Пренос малих делова за штанцање, гумених елемената и унутрашњих украса

     -- Паковање и логистика: бирање малих картона, пластичних кеса и минијатурних палета

     -- Општа аутоматизација: Стезање позиционирања станице и високофреквентно руковање клипним путем

Поређење избора: ХФП полуга ВС ХФИ закретни ВС МХЗ2 хватач линеарног водича

Водич за брзи избор у 3 корака

   1. Избор проврта на основу масе радног предмета

     -- 10 ≤1кг；16 =1~2кг；20 =2~3кг；25 =3~5кг；32 =5~8кг. Резерва ≥30% сигурносне границе.

   2. Верификација можданог удара

     -- Уверите се да ход чељусти ≥ спољна димензија радног комада плус минимално 2 мм размака да бисте избегли механичке сметње.

   3. Усклађивање конфигурације

     -- Аутоматско блокирање сигнала: Опремите два ЦС1-Г магнетна прекидача за откривање отвореног и затвореног стања.

     -- Ограничени распоред опреме: ХФП тространа монтажа пружа флексибилна решења за инсталацију.

Резиме једне реченице

     СОЛХ ХФП економична паралелна пнеуматска хватаљка са полугом карактерише механички погон полуге са већом силом стезања, тространо универзално монтирање и уграђени магнетни прстен, идеално јефтино решење за хватање са малим и средњим оптерећењем за високофреквентне 3Ц, паковање и генерално осетљиве аутоматизоване станице за руковање.
