ХФИ пнеуматска хватаљка са окретним окретањем типа И

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

     СОЛХ ХФИ серија је компактна закретна хватаљка у облику слова И са једним клипом и механизмом закретне полуге, директна алтернатива СМЦ МХЦ2. Основне карактеристике: појачање обртног момента полуге за јаку силу стезања, велики угао отварања замаха, танко тело за уски простор за уградњу. Идеалан за округле, закривљене и неправилне мале компоненте, широко коришћене у електроници, хардверу, пластичним деловима и лаким монтажним станицама.

Основна структура и принцип рада

   1. Пренос: Један клип гура склоп окретне полуге да би се линеарно кретање претворило у замашно кретање И-типа. Структура полуге појачава излазни обртни момент за снажно стезање.

   2. Режими рада

     -- ХФИ: Двоструко дејство (стандардно) – двосмерна контрола ваздуха за отварање и затварање

     -- ХФТИ: једносмерне, нормално отворене – обујмице за довод ваздуха; опруга се аутоматски отвара након губитка притиска

   3. Угао замаха: Максимално отварање +30°, преклапање -10°, укупни ефективни замах прибл. 40°, обезбеђује довољан размак за отварање делова.

   4. Конструкција: Тело од тврдог анодизираног алуминијума, чељусти високе чврстоће, уграђени магнетни прстен. Три монтажне површине (доња / бочна / задња). Интегрисани подесиви вентили за гас за независну контролу брзине.

   5. Прецизност позиционирања: Поновите тачност позиционирања ±0,02 мм, стабилно за прецизно брање лаких оптерећења.

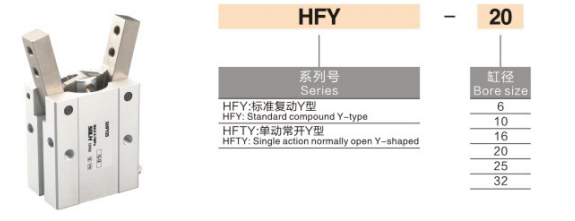

Комплетно правило кодирања модела

   1. Пример модела: ХФИ20-М9БВ

  2. Стандардна референца налога

     ХФИ25-М9БВ Отвор 25, двоструког дејства, опремљен М9БВ магнетним прекидачем (1м кабл).

Техничке спецификације Универзалног језгра

Угао закретања и табела затезног момента (@0,5МПа, стандардне чељусти)

⚠ Важна напомена: Момент стезања опада како се дужина продужетка вилице повећава. Сигурносни фактор ≥1,5 мора бити резервисан током прорачуна оптерећења.

Преферирани сценарији апликација

   ✅ Дајте приоритет ХФИ ако:

     -- Радни предмети су округле, лучне или неправилне минијатурне компоненте (електронски терминали, мала пластична кућишта)

     -- Захтева релативно велики угао отварања (~40°) у оквиру ограниченог инсталационог омотача

     -- Распоред опреме ограничен по висини/ширини; И закретна структура штеди више простора од паралелних хватаљки

     -- Лако оптерећење ≤5 кг, високофреквентни бициклизам, економичан актуатор потражње

     -- Потребна је флексибилна монтажа на три површине за компактни прилагођени алат

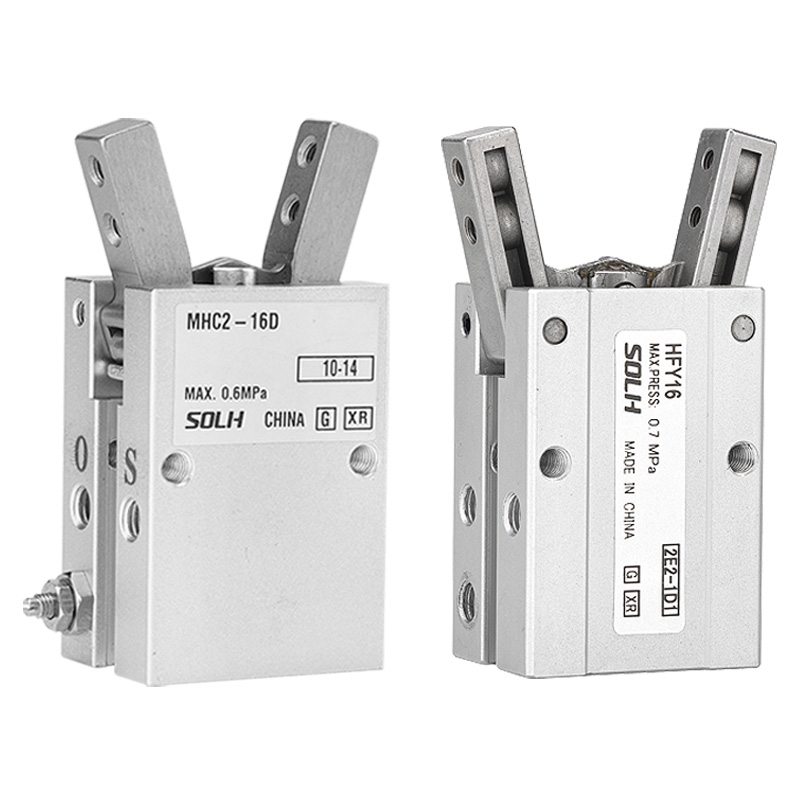

Поређење избора: ХФИ ВС СМЦ МХЦ2

Смернице за избор кључних

   1. Избор отвора на основу масе радног предмета и проширења чељусти

     -- Лако оптерећење ≤1кг → ø6/10; Средње оптерећење 1~5кг → ø16~32

   2. Избор режима рада

     -- Општа континуирана производња → ХФИ двоструког дејства

     -- Потребно је аутоматско отварање након нестанка струје → ХФТИ једносмерно дејство НО

   3. Распоред монтаже

     -- Пожељна је подразумевана доња монтажа; бочни носач за уску ширину; задњи носач за преносне станице на монтажној линији

   4. Подешавање брзине

     -- Користите уграђене подесиве вентиле за гас да бисте контролисали брзину замаха и избегли удар на радни предмет

   5. Повратна информација о позицији

     -- Инсталирајте ЦМСХ / ДС1-Г магнетне прекидаче на двоструке жлебове да бисте открили потпуно отворено и затворено стање

Резиме једне реченице

     СОЛХ ХФИ И-тип пнеуматска хватаљка са закретним окретањем усваја структуру за појачавање обртног момента полуге са једним клипом, доступна у ХФИ и једносмерним НО ХФТИ, монтажа на три површине са уграђеним вентилом за гас и прорезом за магнетни прекидач, исплатива алтернатива МХЦ2 за округле и неправилне аутоматске мале делове са малим оптерећењем, са високим оптерећењем од пластике. опреме.
