Паралелна пнеуматска хватаљка са линеарним водичем серије ХФЗ

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

     СОЛХ ХФЗ серија је паралелна хватаљка високе крутости опремљена интегрисаним линеарним водичем ваљка/куглице, покретана синхроним механизмом са двоструким клипом и зупчаником. Потпуно заменљив са СМЦ МХЗ2 серијом.

     Доступне три варијанте операције:

     -- ХФЗ: стандардни тип двоструког дејства

     -- ХФСЗ: једносмерно дејство нормално затворено (опружна стезаљка, држање за искључење)

     -- ХФТЗ: нормално отворен једносмерног дејства (отпуштање опруге, отварање при гашењу) Погодно за општа мала и средња прецизна оптерећења, аутоматизовано састављање и апликације крајњег ефектора робота.

Основна структура и принцип рада

  1. Пренос: Двоструки клип + синхрони погон зупчаника. Две чељусти одржавају савршено паралелно кретање без померања или скретања.

  2. Систем вођица: Интегрисана линеарна вођица са ваљком/лоптом са иглама за лоцирање на дну ради спречавања померања. Одлична крутост, висока тачност понављања и јака отпорност на оффсет оптерећење.

  3. Режими рада

     -- ХФЗ двоструког дејства: довод ваздуха за отворену/затворену, универзалну континуирану производњу

     -- ХФСЗ једноструко дејство НЦ: довод ваздуха отвара чељусти; опружне стезаљке приликом прекида ваздуха (држање радног комада при искључењу)

     -- ХФТЗ једноструко дејство НЕ: Довод ваздуха затвара чељусти; опруга се отвара када се ваздух искључи (аутоматско отпуштање напајања)

  4. Конструкција: тело од легуре алуминијума, чељусти од нерђајућег челика, уграђени магнетни прстен. Двострани жљебови магнетног прекидача; вишеструке монтажне површине: дно / бочно / кроз отвор.

  5. Прецизност положаја: ±0,01 мм (проврт 6~25); ±0,02 мм (отвор 32~40), стабилан под високим фреквенцијама.

Комплетно правило кодирања модела

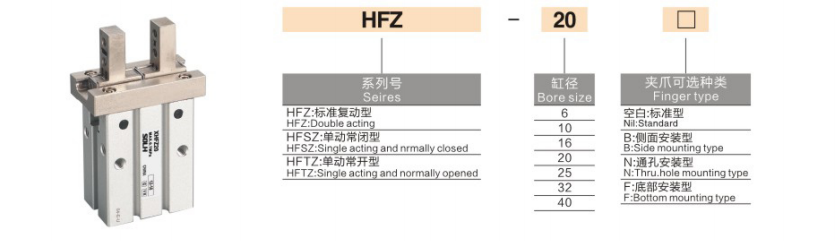

 1. Пример модела: ХФЗ20Н-М9БВ

 2. Стандардна референца налога

     ХФЗ25Н-М9БВ Отвор 25, двоструког дејства, монтажа кроз рупу, М9Б магнетни прекидач са 1м каблом.

Техничке спецификације Универзалног језгра

Референтна табела хода и силе стезања (0,5 МПа, стандардне чељусти)

⚠ Важна напомена: Ефективна сила стезања опада како се дужина продужења вилице Л повећава. Верификација оптерећења са фактором сигурности ≥1,5 је обавезна.

Преферирани сценарији апликација

  ✅ Изаберите ХФЗ серију ако:

     -- Потребна директна замена за СМЦ МХЗ2; захтевају једноделну функцију задржавања/отпуштања напајања

     -- Лако и средње оптерећење прецизно паралелно стезање: 3Ц електроника, прецизни хардвер, бризгање, опрема за паковање

     -- Висока ригидност и отпорност на померено оптерећење потребна за роботске крајње ефекторе и прецизне монтажне станице

     -- Флексибилна вишесмерна монтажа: инсталација кроз отвор / бочна / доња за компактан интегрисани механизам

Смернице за избор кључних

   1.Изаберите величину отвора према тежини радног предмета и начину стезања (спољни / унутрашњи хват), осигурајте силу стезања ≥1,5 пута стварно оптерећење

   2. Избор режима рада

     -- Континуирано стезање без напајања → ХФСЗ нормално затворен

     -- Аутоматско отпуштање при искључивању → ХФТЗ нормално отворен

     -- Континуирана масовна производња без потребе за сигурносном опругом → ХФЗ двоструког дејства

  3. Избор монтаже: Стандардна рупа (празно) / кроз отвор (Н) / бочна монтажа (Б) да одговара платформи или носачу

  4. Детекција положаја: Опремите -М9□ магнетне прекидаче, двостране уторе подржавају 2 прекидача за повратне информације о отвореном и затвореном сигналу

  5. Контрола помереног оптерећења: Ограничите дужину продужења чељусти Л, избегавајте прекорачење дозвољеног момента савијања линеарне вођице

Резиме једне реченице

     СОЛХ ХФЗ линеарна водилица, паралелна пнеуматска хватаљка усваја вођицу ваљак/куглица и синхрони погон зупчаника, доступан у ХФЗ, једносмерним НЦ ХФСЗ и НО ХФТЗ варијантама са вишеструким монтажама и ±0,01 мм високом прецизношћу, директно заменљиво са МХЗ2, идеално решење за прецисиони високо-ригидни хардвер за роботе високе чврстоће АТЦ и општа монтажа аутоматизације.
