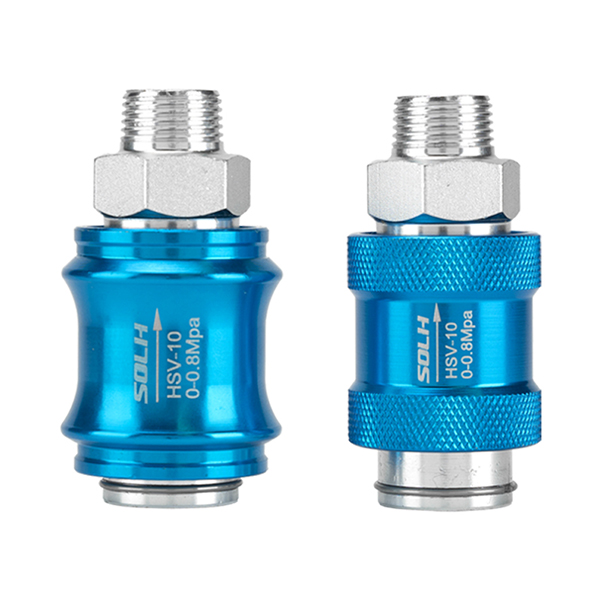

ХСВ серија 3/2 ручни клизни вентил | Клизни прекидач равног пнеуматског извора

Бренд: СОЛХ од Рицхге Тецхнологи | 3/2-смерни самоблокирајући ручни клизни вентил за пнеуматски круг, ручно укључивање-искључивање и растерећење притиска

1. Преглед производа

     СОЛХ ХСВ серија је стандард3/2 ручни клизни пнеуматски вентил са равном чахуром пусх-пулл структуром, потпуно усклађен са спецификацијама АирТАЦ ХСВ серије и универзално заменљив са домаћим еквивалентним моделима. Усвајајући самоблокирајући дизајн без опруге, остварује довод ваздуха гурањем напред и ослобађање притиска повлачењем уназад. Са уграђеном издувном логиком, вентил моментално испушта преостали притисак из задњег цевовода када се затвара. Професионално се примењује као ручни главни прекидач за пнеуматске гране и сигурносни вентил за одвајање ваздуха за одржавање опреме, са стабилним самозакључавањем и безбедним перформансама растерећења притиска.

  1.1 Логика и принцип рада главног ваздушног порта

     • Дефиниција ваздушне луке: П (улаз ваздуха), А (радни излаз), Р (уграђени издувни отвор)

     • Нормално затворено стање: П-А коло искључено, А-Р коло отворено за континуирани издув

     • Воркинг Пусх Стате: П-А коло спојено за довод ваздуха, А-Р коло затворено за одржавање притиска

     • Оперативна карактеристика: Аксијална чаура пусх-пулл са механичком самозакључавајућом структуром, без одступања положаја након отпуштања руку

2. Правила кодирања модела и спецификације нити

  Цодинг Логиц: ХСВ [Величина порта] - [Код структуре нити] + [Код типа нити]

 2.1 Спецификација величине порта

     • 06: Г1/8 (ПТ1/8)

     • 08: Г1/4 (ПТ1/4)

     • 10: Г3/8 (ПТ3/8)

     • 15: Г1/2 (ПТ1/2)

     • 20: Г3/4

     • 25: Г1

  2.2 Код суфикса структуре нити

     • СФ: Стандардна структура, један крај спољни навој + један крај унутрашњи навој (најчешћи модел)

     • СС: Двоструки спољни навој на оба краја

     • ФФ: Двоструки унутрашњи навој на оба краја

  2.3 Код типа нити

     • Подразумевано: ПТ конусни навој

     • G: Британски стандардни паралелни навој

     • T: НПТ амерички стандардни конусни навој

  Пример модела: ХСВ08-СФ | Г1/4 порт, стандардни ручни клизни вентил са једним спољним, једним унутрашњим навојем, најшире коришћена спецификација на тржишту

 2.4 Параметри главне спецификације пуне серије

3. Основни технички параметри

4. Предности језгра структуре

     • Инлине директна инсталација: Дизајниран за серијско повезивање у пнеуматским огранцима, није потребна база, може се директно навојити и инсталирати у средини ваздушних цеви ради једноставног распореда који штеди простор.

     • Безбедна 3/2-смерна логика за смањење притиска: Повуците да бисте прекинули довод ваздуха и ослободили сав преостали притисак из задњих цилиндара и цевовода; притисните да бисте обновили довод ваздуха и држање притиска. Ефикасно елиминише преостале опасности од притиска током одржавања опреме.

     • Поуздане перформансе самозакључавања: Механичко позиционирање самозакључујућа структура, без ресетовања опруге, стабилно позиционирање након рада, без случајног померања или цурења ваздуха.

     • Диверсифиед Тхреад Матцхинг: Вишеструке структуре и типови навоја су опциони, савршено компатибилни са брзим спојевима, унутрашњим навојним спојевима и КК2 ваздушним цевима за флексибилну монтажу на лицу места.

     • Издржљива структура против корозије: Тело од тврдог анодизираног алуминијума и калем од нерђајућег челика постижу отпорност на хабање, отпорност на оксидацију и дуготрајан стабилан рад у сложеним окружењима.

5. Разлика у избору: ХСВ ручни клизни вентил наспрам 4ХВ ручни ротациони вентил

6. Типични сценарији примене

     • Контрола гранања једног цилиндра: Инсталиран између извора ваздуха и електромагнетног вентила да би се остварило ручно искључивање ваздуха и растерећење преосталог притиска за гашење и одржавање опреме.

     • Опрема за главни прекид ваздуха: Монтиран на главни цевовод за усис ваздуха алатне опреме за свеукупно брзо растерећење притиска и безбедно искључивање.

     • Вакуумско пребацивање: Примењује се на струјне кругове вакуум пумпе за ручну старт-стоп контролу; повуците вентил да бисте брзо ослободили вакуумски притисак и осигурали безбедан рад.

Резиме једне реченице

     СОЛХ ХСВ серија је 3/2-смерни самозакључујући ручни клизни вентил са уграђеном функцијом растерећења притиска. Са радом без подмазивања, разноврсним опцијама навоја и безбедном логиком издувавања заосталог притиска, то је стандардни ручни вентил за прекидач за извор ваздуха за одржавање пнеуматских кола и контролу укључивања и искључивања грана.
