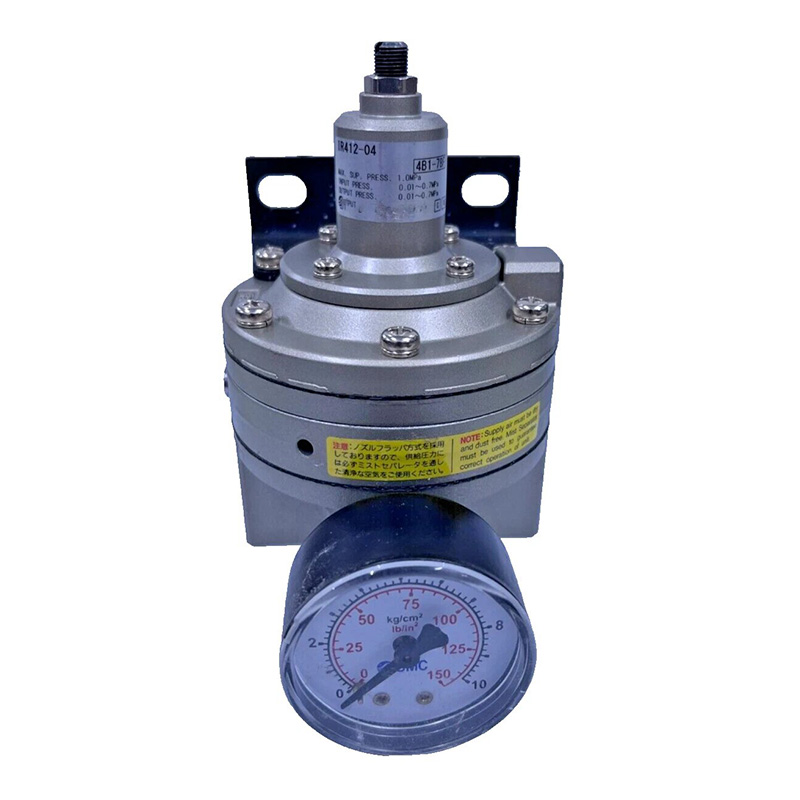

ИР412-04-Кс32 Регулатор високе прецизности са пилотом

Бранд: СОЛХ од Рицхге Тецхнологи (睿其格科技)

Преглед производа

     ИР412-04-Кс32 припада ИР серији прецизног стабилизатора притиска великог протока који управља пилотом. Овај регулатор је дизајниран за тешке пнеуматске радне услове који захтевају ултра-стабилан излазни притисак и мале флуктуације притиска, потпуно су димензије и перформансе заменљиве са СМЦ оригиналном серијом ИР412.

1. Основне техничке спецификације

      -- Назив серије: ИР412 Високопрецизни стабилизирајући регулатор

      -- Комплетан модел: ИР412-04-Кс32

          · 04: Навој главног прикључка Рц 1/2"

          · Кс32: Прилагођена специјална конфигурација укључујући задњи издувни систем, побољшану осетљивост и минималну стабилну потрошњу ваздуха

     -- Тип структуре: Прецизни регулатор растерећења којим управља пилот

     -- Применљиви медијум: сув и чист компримовани ваздух

     --Максимални улазни радни притисак: 1,0 МПа

     -- Опсег подешавања притиска: 0,01 ~ 0,7 МПа

     --Цонтрол Аццураци

        · Осетљивост: 0,2% пуне скале

        · Поновљивост: ±0,5% пуне скале

     -- Перформансе протока: Максимални капацитет протока, скоро двоструко већи од протока од модела ИР201

     -- Капацитет растерећења издувних гасова: Издувни ток надпритиска 5 пута већи од конвенционалних прецизних регулатора

     --Стална потрошња ваздуха: ултра-ниска, мање од 1 Л/мин

     --Радна температура: -5℃ ~ +60℃

     --Нето тежина: прибл. 1,0 кг

     -- Опције монтаже: Монтажа на панел или монтажу на носач; манометар који се може инсталирати на предњој или задњој страни

2. Принцип рада пилота млазнице-клапа

     -- Фаза подешавања притиска: Окрените дугме за подешавање да бисте стиснули унутрашњу опругу и затворили пролаз млазнице; пилот ваздух гура главни калем за подешавање излазног притиска.

     --Стабилна фаза регулације: Излазни притисак делује на мембрану како би уравнотежио напетост опруге, одржавајући константан унапред подешени притисак.

     -- Фаза растерећења надпритиска: Када низводни притисак премаши циљну вредност, мембрана се подиже да отвори млазницу, пилот притисак тренутно опада, а главни вентил ослобађа вишак ваздуха великом брзином. Основна предност: Комбинована пилот контрола и рељефна структура даје ултра-брзу брзину одзива, стабилан излазни притисак и изванредне перформансе великог протока.

3. Потпуно објашњење кода модела (ИР412-04-Кс32)

     --ИР412: Серија базних регулатора великог калибра високе прецизности

     --04: Спецификација главног порта Рц 1/2"

     --Кс32: Прилагођена верзија надоградње

        · Задњи издувни распоред (стандардна верзија усваја предњи издувни систем)

        · Побољшана осетљивост одговора

        · Дизајн са ниском стабилном потрошњом ваздуха

4. Основне предности производа

     --Супериорна прецизност контроле са осетљивошћу од 0,2% пуне скале, савршено усклађена контрола напетости, прецизно позиционирање и опрема за дозирање течности.

     --Велики прикључак од 1/2 инча пружа максималан проток, подржавајући цилиндре великог пречника и пнеуматске производне линије велике потрошње.

     -- Тренутна корекција притиска преко канала за растерећење велике запремине како би се брзо елиминисала флуктуација излазног притиска.

     -- Дизајн за уштеду енергије са стабилном потрошњом ваздуха испод 1 Л/мин за смањење дугорочних оперативних трошкова.

     --Флексибилан распоред инсталације; манометар и држач за причвршћивање могу се монтирати на предњој или задњој страни по потреби.

     --Кс32 прилагођени задњи издувни систем спречава контаминацију прашине и уљне магле како би се одржало чисто радно окружење.

5. Типични сценарији примене

     Прецизно дозирање лепка и производне линије за индустријско премазивање Машине за контролу напетости филма, жице и текстила за штампу, литијумске батерије и текстилну индустрију Опрема за позиционирање цилиндара велике брзине, хидрауличне пнеуматске пресе и аутоматизација преноса Лабораторијски мерни инструменти и кола за дуготрајно држање притиска Полупроводничка, пределектронска платформа за монтажу и чисте просторије

Поређење перформанси модела: ИР412 ВС ИР201 ВС АРЈ310

Резиме једне реченице

     ИР412-04-Кс32 је СМЦ компатибилан пилот прецизни регулатор великог калибра са Кс32 прилагођеним задњим издувним гасом и ултра-ниском потрошњом ваздуха, који служи као врхунско решење за контролу притиска за прецизно дозирање високог протока, подешавање напетости и системе за аутоматизацију позиционирања.
