5/2-путни механички вентил серије М5 | М5 ход навоја и ручни контролни вентил

Бренд: СОЛХ од Рицхге Тецхнологи | Механички и ручни контролни вентил са 5/2 повратним опругом са навојем М5×0,8

1. Преглед производа

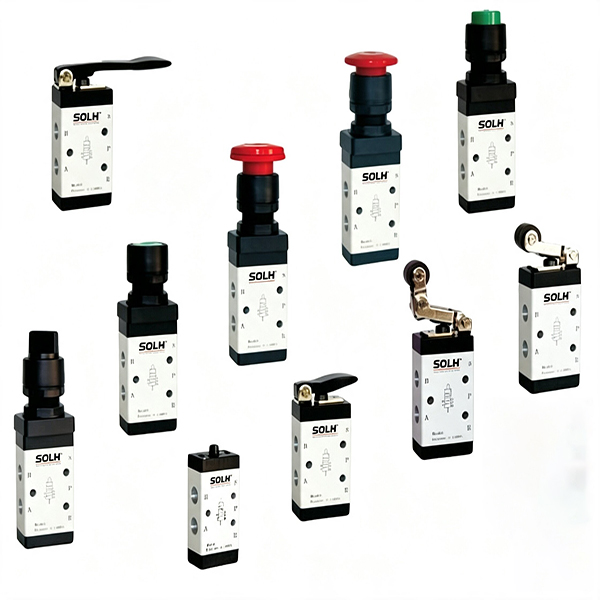

     СОЛХ М5 серија је професионалнаМеханички вентил типа 5/2 калема са обједињеним интерфејсом финог навоја М5×0,8. Одликује га дизајн без намотаја, он остварује окретање ваздушног круга искључиво спољном механичком силом и аутоматским ресетовањем опруге. Широко се примењује за позиционирање ограничења хода цилиндра, повратне информације сигнала на месту и ручну пнеуматску контролу старт-стоп опреме. Комплетна серија покрива два типа језгра: механички окидач (ваљак / клип) и ручну контролу (дугме / полуга). Потпуно је заменљив са АирТАЦ М5 серијом и универзалним домаћим механичким вентилима за директну замену.

  1.1 Стандардна дефиниција ваздушног прикључка

     • П Порт: Главни улаз компримованог ваздуха

     • А/Б радни портови: Повежите са цилиндрима двоструког дејства за телескопску контролу

     • Р1/Р2 Дуал Екхауст Портс: Бочни издувни отвори на кућишту вентила, директно компатибилни са инсталацијом микро пригушивача за смањење буке и спречавање прашине

     • Цоре Фунцтион: 5/2-смерна структура повратне опруге, аутоматски се враћа у првобитно стање након уклањања спољне силе

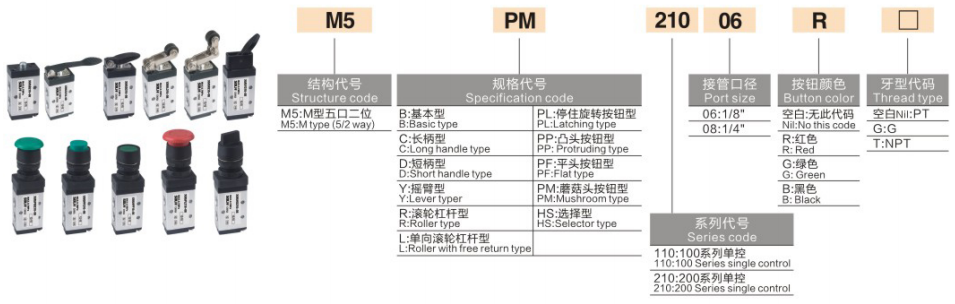

2. Кодирање модела и водич за избор типа главе (основа за избор језгра)

 1. Јединствено правило кодирања: М5【Код главе】-05 (05 означава обједињени порт навоја М5 за пуну серију)

 2. Пример модела: М5Р-05 | Механички вентил типа 5/2 са ваљком са стандардним навојем М5

3. Основни технички параметри

4. Предности језгра структуре

     • Уравнотежена структура калема: Усваја избалансиран дизајн клизног калема, без сметњи повратног притиска извора ваздуха. Потребна је само мала спољна сила да би се завршило дејство уназад уз осетљив и лаган рад.

     • Дуал Сплит издувни дизајн: Независни Р1/Р2 билатерални издувни отвори са спољним распоредом. Директно инсталирајте микро пригушиваче да бисте остварили ефикасно смањење буке и изолацију прашине, обезбеђујући стабилан дуготрајан рад.

     • Мулти-Англе Инсталлатион: Горњи и доњи делови тела вентила су резервисани са монтажним рупама, подржавајући фиксирану инсталацију под произвољним углом како би се прилагодили различитим распоредима простора опреме.

     • Универзална заменљивост пуне серије: Јединствена укупна величина кућишта вентила за целу серију М5, компатибилна са базом разводника исте спецификације за бесплатну замену и модуларну монтажу.

5. Помоћни прибор и база разводника

     • М5 база разводника (М5М): 1Ф/2Ф/3Ф вишеструке колекторске плоче, реализују централизовано снабдевање ваздухом П-порта, замењујући разбацане цевоводе са једним вентилом да би се поједноставио распоред кола.

     • Помоћни помоћници: М5 до Г1/8 редуцирајуће равне арматуре, М5 микро пригушивачи, М5 брзи конектори (одговарају φ3/φ4 ваздушним цевима), фиксни носачи за монтажу.

6. Разлика у избору: М5 вс С3 механички вентил

7. Класична апликациона кола

     • Контрола ограничења цилиндра: Преграда цилиндра покреће М5Р ваљкасти механички вентил, даје сигнал пилотског ваздуха за контролу 4В електромагнетног вентила, реализујући аутоматско кретање уназад када цилиндар достигне назначену позицију.

     • Ручна Старт-Стоп контрола: М5ПП вентил са печуркама директно контролише телескопско дејство малих цилиндара двоструког дејства за ручни рад на лицу места.

     • Детекција алата на монтажној линији: М5Б вентил са горњом шипком клипа делује као прекидач за детекцију калупа на месту за реализацију аутоматског пнеуматског логичког покретања за позиционирање алата.

Резиме једне реченице

     СОЛХ М5 серија је потпуно функционалан 5/2 механички вентил са повратним опругом са јединственим навојем М5×0,8. Интегришући механичко ограничење хода и више начина ручне контроле, одликује се осетљивим деловањем, издржљивим перформансама и универзалном заменљивошћу, што је пожељна микро пнеуматска контролна компонента за повратне информације о сигналу цилиндра и ручно пнеуматско пребацивање опреме.
