Компактни цилиндар за инсталацију без монтаже МД серије

Бренд:СОЛХ од Рицхге Тецхнологи

Преглед серије производа

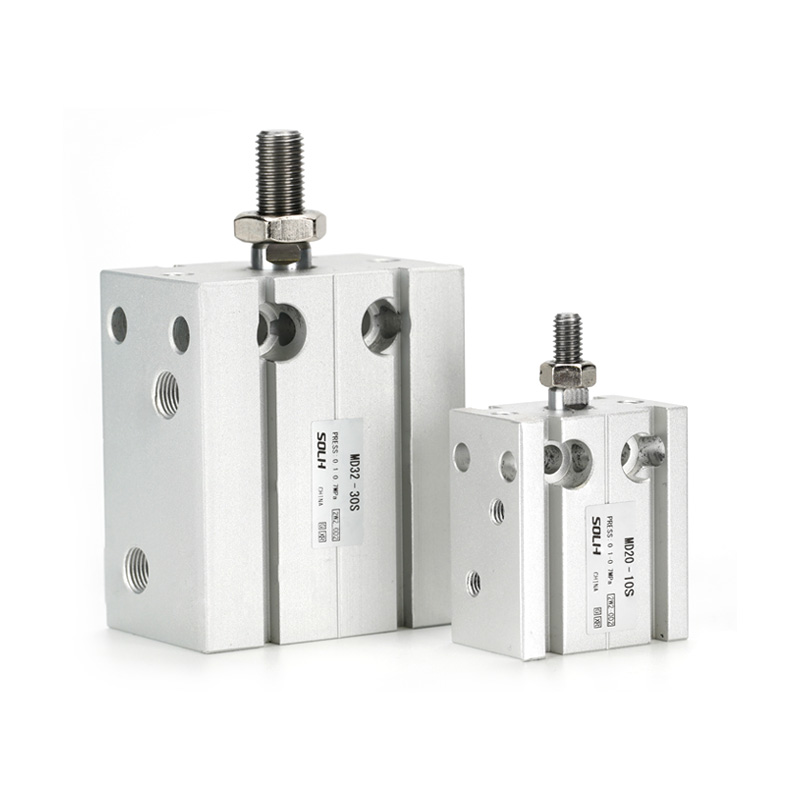

     СОЛХ МД серија је стандардни минијатурни цилиндар без монтаже са више позиција са рупама за монтажу пуног круга, ултра танким блоком и могућношћу уградње под произвољним углом. Дизајниран за уски скучени простор за опрему, распоред велике густине и радне станице за повремено избацивање и позиционирање са малим оптерећењем.

     5 комплетних подмодела покривају једноструку/двоструку шипку, једноструко/двоструко дејство, фиксни/подесиви ход:

     -- МД: Једноструки штап двоструког дејства (стандардни универзални тип)

     -- МСД: Једноструки штап једносмерног дејства (опруга се извлачи)

     -- МТД: Једноструки штап једносмерног дејства (опруга се увлачи)

     -- МДД: Двострука шипка двоструког дејства (анти-торзиона без ротације)

     -- МДЈ: Двоструки штап двоструког дејства са задњим подесивим ходом

Табела техничких спецификација Универсал Цоре

Предности структуралног дизајна и основних перформанси

  1. Пуна монтажа у више положаја у 6 смерова

     -- Уједначене рупе за нарезивање распоређене на предњем, задњем, левом, десном, горњем и доњем делу тела цилиндра; може се фиксирати у било којој равни и под било којим углом. Више цилиндара један поред другог, паралелни распоред максимизира искоришћеност простора у ормару.

  2. Ултра-танак блок лагано тело

     -- 30%~50% тања дебљина зида од стандардних цилиндара округлог тела, ливено главно тело од лагане алуминијумске легуре за минијатуризован дизајн механизма.

  3. Самоподмазујући лежај клипњаче

     -- Интегрисана самоподмазујућа чаура са малим трењем на клипњачи, рад без уља, дуг радни век и стабилно глатко кретање.

  4. Стандардни жлебови за монтажу магнетног прекидача

     -- Наменски трапезни клизни жлебови са обе стране тела цилиндра; лака монтажа, демонтажа и померање положаја магнетних реед прекидача без додатних носача.

  5. Уграђени предњи гумени тампон

     -- Интегрисани одбојник на крају шипке апсорбује вибрације при удару, смањује радну буку и штити мале делове и делове.

  6. Прошириви дупли штап и варијанте подесивог хода

     -- МДД двоструки штап: Снажне перформансе против торзије, нула ротациони отклон, стабилно линеарно вођење под бочним оптерећењем

     -- МДЈ подесиви ход: задњи завртањ за фино подешавање за подешавање границе хода, флексибилан за променљиве захтеве дужине позиционирања

Комплетна правила именовања модела

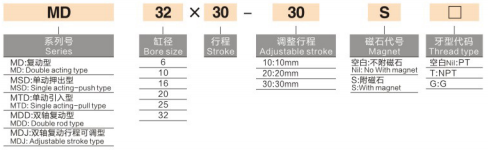

  1. Модел 1: Стандардни једноструки штап двоструког дејства МД16×30С

     -- МД = Шифра серије, једноструки компактни цилиндар двоструког дејства

     -- 16 = Пречник отвора (мм)

     -- 30 = Основна дужина хода (мм)

     -- С = Уграђени магнетни прстен (празно = без магнета)

  2.Модел 2: Подесива дупла шипка МДЈ20×20-10С

     -- МДЈ = Двоструки штап двоструког дејства са подешавањем задњег хода

     -- 20 = Величина отвора (мм)

     -- 20 = Фиксни основни ход

     -- 10 = Подесиви додатни ход (укупни ход = 20 + 10 = 30 мм)

     -- С = Опциони суфикс уграђеног магнетног прстена

Табела теоријског излазног потиска (јединица: Н)

Водич за избор корак по корак и типичне апликације

  1. Правила просуђивања за избор језгра

     -- Приоритет ограничења простора: уска инсталацијска шупљина, густ распоред, захтев за монтажу у више углова → Изаберите блок компактни цилиндар серије МД

     -- Заштита услова оптерећења: Чисто аксијално лагано оптерећење без бочног отклона → Стандардна МД једнострука шипка; Постоји бочна торзиона / помакнута бочна оптерећења → МДД модел против ротације са двоструком шипком

     -- Потреба за подешавањем хода: ход са променљивим позиционирањем захтева фино ограничење → МДЈ подесиви ход, варијанта двоструке шипке

     -- Повратна информација о сигналу положаја: Додајте суфикс С са ЦМСХ/ДМСХ магнетним прекидачем за детекцију хода ПЛЦ-а

  2. Типични сценарији индустријске примене

     -- 3Ц и полупроводничка аутоматизација: стезање мини уређаја, гурање материјала, пресовање компоненти, станице за прецизно позиционирање

     -- Општа аутоматизована опрема: блокирање радног комада, пребацивање станица, мали линеарни реципрочни механизми

     -- Склапање кућних апарата и хардвера: мали део за пресовање, причвршћивање на копчање, наношење микро лепка

     -- Машине за паковање и храну: транспорт материјала са малим оптерећењем, стезање производа, аутоматско одвајање сортирања

Резиме једне реченице

     СОЛХ МД компактни цилиндар за слободну монтажу у више смерова покрива једноструке/двоструке шипке, једноструко/двоструко дејство и варијанте МДЈ са подесивим ходом са пуним 6-страним монтажним отворима, уграђеним одбојником и опционим магнетним прстеном, ултра танког лаганог дизајна идеалног за стезање са малим оптерећењем, избацивање и позиционирање мини опреме.
