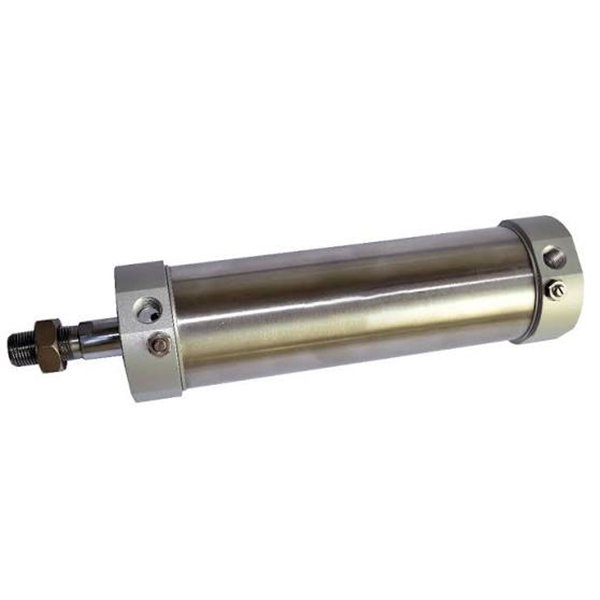

Мини цилиндар од нерђајућег челика серије МГ | ЈИС стандардни пнеуматски цилиндар отпоран на корозију

Бренд: СОЛХ од Рицхге Тецхнологи

1. Преглед производа и основне структурне карактеристике

     СОЛХ МГ серија је издржљив мини пнеуматски цилиндар од пуног нерђајућег челика произведен у складу са индустријским стандардима ЈИС. Покрива опсег отвора од φ20 до φ63мм, позициониран између економичне МА серије и врхунске ЦМ2 серије. Одликује га одлична отпорност на корозију, отпорност на вибрације и изузетно дуг радни век, пружа изванредне перформансе у погледу трошкова. Потпуно заменљив са СМЦ ЦМ2/ЦМ3 серијом, широко се примењује у сценаријима аутоматизације средњег и високог стандарда, укључујући храну, фармацију, паковање, електронику, влажна и слабо кисело-базна радна окружења.

  1.1 ЈИС стандард и висока заменљивост

     Строго произведен по ЈИС стандардним спецификацијама са јединственим монтажним димензијама и стандардима интерфејса. Постиже савршену димензијску и структурну заменљивост са цилиндрима серије СМЦ ЦМ2 и ЦМ3, подржавајући замену без модификација, надоградњу серијске опреме и стандардизовано аутоматизовано усклађивање линија.

  1.2 Потпуна антикорозивна структура од нерђајућег челика

     Усвајање врхунске цеви цилиндра од нерђајућег челика СУС304 и клипњаче, у складу са завршним поклопцима од легуре алуминијума високе чврстоће. Интегрисана структура материјала пружа одличне перформансе отпорне на рђу, отпорност на корозију и притисак, стабилно се прилагођавајући тешким радним условима као што су висока влажност, прашина, слаба киселина и слабе алкалије, далеко превазилазећи обичне економичне цилиндре у прилагодљивости околини.

  1.3 Чврста структура за инкапсулацију заковице за ваљање

     Усвајање професионалне технологије инкапсулације котрљања заковица за интеграцију пресовања крајњег поклопца и цеви цилиндра. Целокупна структура је чврста и чврста са јаком отпорношћу на вибрације и отпорност на ударце, избегавајући лабаву везу током дуготрајног рада на високим фреквенцијама. Аеродинамичан округли прави облик има једноставну структуру и практично свакодневно одржавање, смањујући оперативне трошкове и трошкове одржавања.

  1.4 Разноврсно кретање и функционални деривати

     • МГ Доубле Ацтинг: Двострано повратно кретање усисног ваздуха, најуниверзалнији стандардни тип за конвенционалну линеарну аутоматизацију.

     • МСГ једнострука глума (избацивање): Структура на извлачење опруге, аутоматско проширење након нестанка струје за механизме сигурносног ресетовања.

     • МТГ једноструко дејство (повуците уназад): Структура поврата опруге, аутоматско увлачење након нестанка струје за сценарије заштитног позиционирања.

     • МГД двоструки штап: Клипњача са двоструким крајем, остварује синхрони покрет и удвостручен ефективни ход за прецизан синхрони пренос.

     • МГЦ подесиви јастук: Двоструко дејство са двоструким подесивим ваздушним пуфером, ефикасно смањујући буку и удар за циклични рад велике брзине.

     • МГЦД дупла шипка јастук: Двострука структура шипке опремљена подесивим ваздушним пуфером, комбинујући синхрони рад и стабилне перформансе велике брзине.

  1.5  Поуздан пуфер и систем заптивке са малим трењем

     Стандардно опремљен висококвалитетном гуменом подлогом против судара за основно пуферовање и смањење буке; МГЦ/МГЦД надограђени модели подржавају двоструки ручно подесиви ваздушни јастук, савршено прилагођавајући се радним условима велике брзине и великог оптерећења. Усвајајући двосмерну композитну заптивку специјалног облика са уграђеним жлебом за складиштење уља, цилиндар има ултра низак почетни притисак, стабилан рад без уља и радни век од преко 8 милиона циклуса.

  1.6 Уграђена магнетна индукција пуне серије

     Цела МГ серија долази са уграђеним магнетним прстеном (С код као стандард, који се не може уклонити), компатибилним са магнетним прекидачима Аиртац ЦС1-Г и СМЦ М9Б серије. Подржава прецизну детекцију положаја клипа у реалном времену и повезивање електричног сигнала, реализујући аутоматизовано позиционирање циклуса и интелигентно праћење опреме.

2. Комплетна правила именовања модела и примери поруџбина

 1. Типична структура модела: МГ25-100С-ЦМ-ФА

 2. Стандардни примери налога

     • Стандардни магнетни модел двоструког дејства: МГ32-75С-ЦМ (32 мм отвор, 75 мм ход, округли реп, уграђени магнетни прстен)

     • Модел двоструког дејства подесивог јастука: МГЦ40-100С-ЦА (40 мм отвор, 100 мм ход, окретни реп, подесиви ваздушни јастук)

     • Једноструки модел са повратним опругом: МТГ20-50С-У (20 мм проврт, 50 мм ход, раван реп, једноделно ресетовање)

3. Основни технички параметри (стандардни тип)

4. 0,5 МПа теоретски референтни потисак и затегнутост (једна шипка)

  4.1 Подаци о перформансама двоструког дејства (МГ).

  4.2 Подаци о перформансама једноструког дејства (МТГ повратна опруга).

5. Монтажни облици и изведени модели

  5.1 Разноврсне универзалне методе монтаже

     • ЦМ округли реп: Стандардна равна монтажа, најуниверзалнији тип за конвенционални фиксни линеарни рад

     • ЦА Свинг Таил: Закретна репна структура, посебно прилагођена за осцилирајуће и окретне механичке механизме

     • У Флат Таил: Компактан дизајн са равним репом, погодан за ултра танак и узак простор за уградњу

     • ФА/ФБ предња/задња прирубница: Предња и задња равна прирубница за фиксирање, стабилна вертикална инсталација за позиционирање великог оптерећења

     • ЛБ носач за стопало: Аксијално причвршћивање базе стопала, погодна бочна инсталација и распоред опреме

     • СДБ дупли носач за уши: Двострука структура шарке, флексибилно окретање за посебне сценарије повезивања

  5.2 Серија основних деривата

     • МГ Стандард Доубле Ацтинг: Универзални модел опремљен магнетима за општу аутоматизацију средњег стандарда

     • МСГ/МТГ Сингле Ацтинг: Типови опруге за потискивање / повратне опруге за сигурносно ресетовање и заштитно позиционирање

     • МГД двоструки штап: Двострука синхрона излазна структура, удвостручује ход и побољшава стабилност рада

     • МГЦ подесиви јастук: Побољшана структура ваздушног пуфера, пожељна за честе цикличне операције велике брзине

     • МГЦД дупла шипка јастук: Интеграција синхронизације са двоструком шипком и подесивог баферовања за прецизну опрему велике брзине

6. МГ вс МА вс ЦМ2 поређење избора

7. Водич за брзи избор у 3 корака

     1. Избор отвора: Изаберите одговарајућу величину отвора на основу стварне тежине оптерећења, резервишите више од 50% сигурносне границе. Дајте приоритет МГ серији за средње-високо оптерећење и радне услове отпорне на корозију.

     2. Избор потеза: Стварни радни ход плус сигурносна маргина од 10~20 мм; придржавајте се стандардних ограничења хода: двоструко дејство ≤500мм, једноструко дејство ≤150мм.

     3. Функционална конфигурација: Изаберите МГ за стандардно двосмерно дејство, МТГ за једносмерни поврат опруге, МГЦ за захтеве подесивог јастука великом брзином. Цела серија је унапред опремљена магнетним прстеновима, компатибилним са ЦС1-Г и М9Б магнетним прекидачима за детекцију положаја.

Резиме једне реченице

     Стандардни мини цилиндар од нерђајућег челика СОЛХ МГ ЈИС балансира високу отпорност на корозију, дуг радни век и перформансе у погледу трошкова, са разноврсним могућностима кретања и монтаже, служећи као оптимално пнеуматско решење средњег домета за храну, фармацеутску опрему, паковање и опрему за аутоматизацију влажног окружења.
