Ултра-компактни мини цилиндар водилице серије МГЈ | Високо прецизан тип против ротације

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

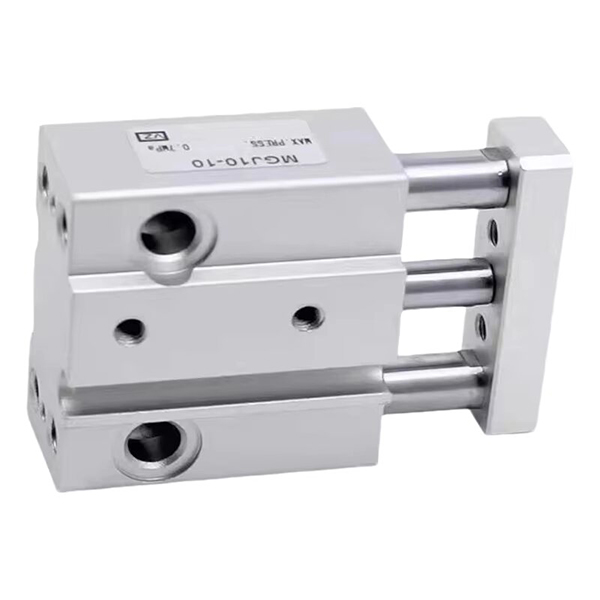

     СОЛХ МГЈ серија је ултра-мали, високо прецизни и лагани цилиндар водилице специјално дизајниран за сценарије микро аутоматизације. Са ултра-компактном минијатурном структуром, ±0,1° прецизним перформансама против ротације, монтажом у два смера и једностраним централизованим дизајном цеви и ожичења, ова серија покрива само величине отвора φ6 и φ10 са ултра кратким ходом у распону од 5 мм до 20 мм. Савршено је прилагођен за апликације са микро оптерећењем, ограниченим простором и високопрецизним позиционирањем у електронској опреми, медицинским инструментима и прецизним машинама, служећи као основна извршна компонента за минијатурне аутоматизоване системе.

Позиционирање језгра и структурне карактеристике

1.Екстремна минијатуризација и ултра-компактна величина

• Ултра-мала покривеност спецификацијама: Доступан у φ6мм и φ10мм ултра-малим величинама отвора, са усклађеним кратким ходом од 5/10/15мм (φ6) и 5/10/15/20мм (φ10), ексклузивно дизајнираним за потребе вожње са микро-ходом.

• Витка и танка димензија тела: Ултра-компактни модел МГЈ6 карактерише ултра танко и уско тело величине 23+ход (дужина) × 29мм (ширина) × 14,5мм (висина), заузима минималан простор за инсталацију и прилагођава се високо интегрисаном распореду компактне опреме.

2.Перформансе против ротације високе прецизности

• Опремљена са уграђеним двоструким вођицама и интегрисаном структуром оквира за вођење, серија МГЈ постиже одличну способност против скретања. Достиже ултра-ниска толеранција ротације±0,1°, ефикасно избегавајући одступање положаја током стезања микро-делова, монтаже и финог подешавања, и обезбеђујући конзистентно високо прецизно позиционирање.

3.Флексибилна монтажа и централизованаПипинг Десигн

• Подршка за монтажу у два правца: И доња и задња површина су резервисане за фиксну инсталацију, подржавајући распоред из више углова у уским и скученим просторима са јаком прилагодљивошћу сцене.

• Једнострани централизовани цевовод и ожичење: Ваздушне цеви и водови магнетног прекидача су распоређени на једној страни уједначено, остварујући уредно и стандардизовано ожичење током густог распореда више цилиндара, поједностављујући инсталацију на лицу места и касније одржавање.

• Инсталација двоструког прекидача за ултра-кратки ход: Чак и минимални ход од 5 мм може бити опремљен са два магнетна прекидача, остварујући свеобухватну детекцију положаја оба краја хода без мртвог угла.

4.Лаган и издржљив циклични рад

• Ултра-лагана телесна тежина: Изузетно мала укупна тежина — МГЈ6-5 је само 27,3 г, а максималне спецификације МГЈ10-20 је само 63,2 г, што у великој мери смањује оптерећење опреме и погодно је за лагане микро аутоматизоване механизме.

• Стабилан рад без одржавања: Усвајање дизајна за подмазивање без уља са гуменим пуферима са два краја, подржава дуготрајно високофреквентно циклично кретање са малим оптерећењем, карактерише ниску буку, стабилан рад и дуг радни век.

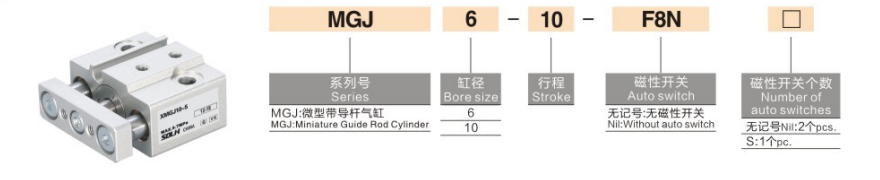

Комплетно правило кодирања модела

Примери модела: МГЈ6-10-Ф8Н | МГЈ10-15С

Стандардни референтни примери налога

• МГЈ6-5: φ6 отвор, 5 мм ход, стандардни тип без магнетног прекидача

• МГЈ10-15-2С: φ10 отвор, 15 мм ход, опремљен са 2 магнетна прекидача за детекцију положаја на два краја

• МГЈ6-10-Ф8Н: φ6 отвор, 10 мм ход, у складу са Д-Ф8Н магнетним прекидачем

Основне техничке спецификације (20℃, 0,5МПа стандардно стање)

1. Основне опште спецификације

• Оперативни режим: Двоструко дејство повратно кретање

• Опсег радног притиска: 0,15~0,7МПа; Доказни притисак: 1,05 МПа

• Температура околине: -10℃~60℃ (радно окружење без леда)

• Радна брзина клипа: 50~500 мм/с

• Буффер Моде: Гумени пуфер са два краја за стабилну апсорпцију удара

• Режим подмазивања: Рад без уља без одржавања

2.Теоретски излазни потисак (@0,5МПа)

3.Спецификација тежине производа (г)

Типични сценарији индустријске примене

• Електронска прецизна опрема: Микро стезање компоненти мобилног телефона и камере, гурање мале ПЦБ плоче, позиционирање терминала и прецизна монтажа микро-модула.

• Медицал Инструментатион: Пребацивање минијатурног вентила, подизање и спуштање игле за узорковање, и прецизна вожња минимално инвазивне медицинске опреме, испуњавајући захтеве медицинског квалитета за чист и стабилан рад.

• Прецизне машине и оптика: Позиционирање склопа микро-делова, фино подешавање оптичког сочива, калибрација микро-померања сонде за детекцију и механизми за микроподешавање високе прецизности.

• Индустрија полупроводника: Микро-превођење сићушних плочица, минијатурно подизање и позиционирање минијатурног алата и извршна радња са малим оптерећењем у чистим радионицама полупроводника без прашине.

Поређење језгра серије МГЈ и МГП серије (Мини против Стандарда)

Водич за брзи избор

1. Избор величине отвора: Изаберите φ6мм за радно оптерећење ≤10Н; изаберите φ10мм за радно оптерећење ≤30Н, ускладите се са фактором сигурности ≥2 за стабилан рад.

2. Избор спецификације хода: Изаберите ултра-кратки ход од 5/10/15/20 мм у складу са стварним захтевима вожње са микро померањем.

3. Конфигурација магнетног прекидача: Изаберите 2С за детекцију положаја на два краја; изаберите један С за повратну везу сигнала са једног краја; нема ознаке за основни модел без прекидача.

Резиме једне реченице

     Ултра-компактни мини цилиндар водилице серије СОЛХ МГЈ има микро величину, ±0,1° високу прецизност против ротације, лагани рад без уља и флексибилну монтажу, што је оптималан микро пнеуматски актуатор високе прецизности за минијатурну аутоматизацију ограниченог простора, медицинску и електронску опрему.
