Танки компактни цилиндар водилице серије МГП | Високо крути пнеуматски цилиндар без ротације

Бренд: СОЛХ од Рицхге Тецхнологи

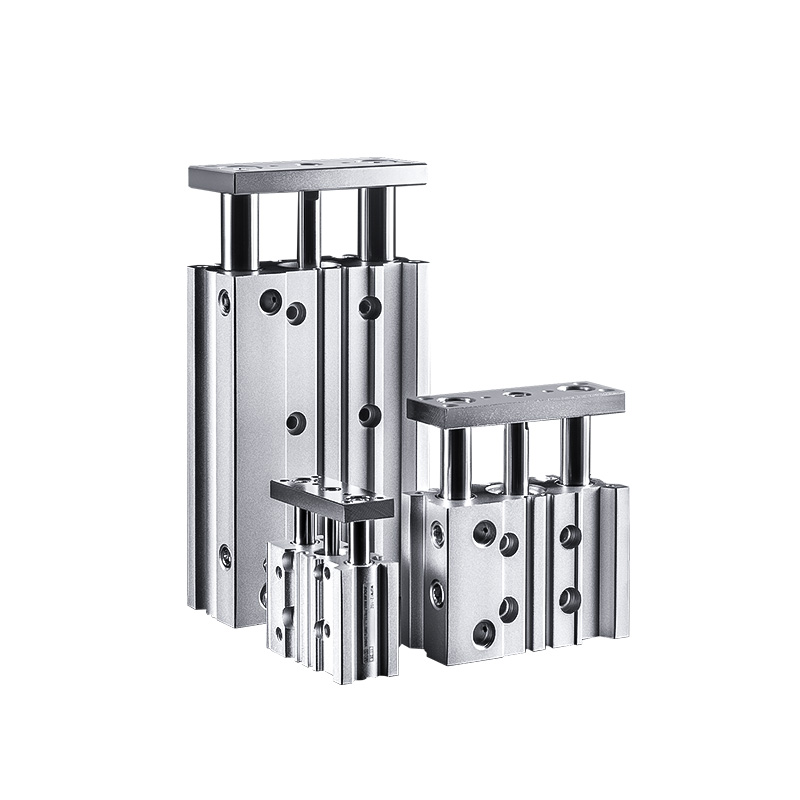

Преглед производа и структурне карактеристике

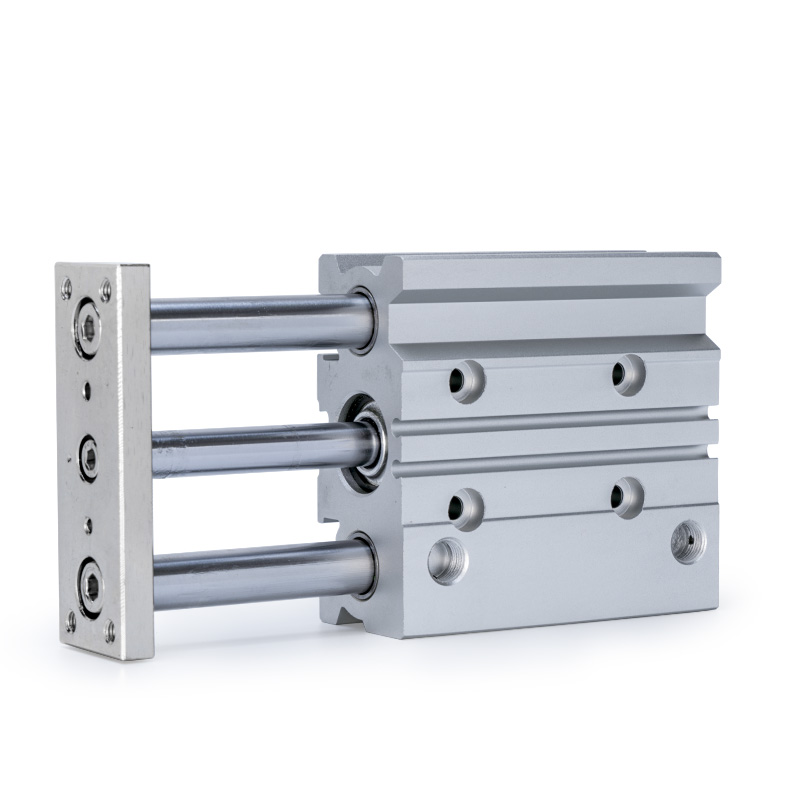

     СОЛХ МГП серија је цилиндар са двоструком водећим шипкама високе крутости танког типа који интегрише тело цилиндра, двоструке вођице и прецизне лежајеве. Са уграђеним анти-торзионим перформансама и снажном отпорношћу на бочно оптерећење, не захтева спољни механизам за вођење. Са равним ултра танким кућиштем и лаганим дизајном (тежина смањена за 17%~24% у поређењу са конвенционалним цилиндрима), савршено се уклапа у компактне распореде аутоматизације за сценарије пресовања, позиционирања, подизања и преноса радног комада. Три заменљива типа лежајева покривају тешке услове рада, велике брзине и ултра прецизне услове рада, остварујући универзална решења за линеарну вожњу у целој сцени.

Основне структурне предности

• Дизајн коаксијалног двоструког водича: Клип и двоструке вођице имају интегрисани коаксијални распоред како би се осигурао синхрони рад, ефикасно елиминишући отклон и торзију током кретања и значајно побољшавајући укупну крутост и стабилност.

• Опционо мулти-типско баферовање: Стандардни двоструки гумени одбојници за конвенционални стабилан рад; опциони одбојник ваздушног јастука (АЗ тип, доступан за отвор ≥20 мм) да елиминише крути удар током цикличног кретања великом брзином и великим оптерећењем.

• Ултра-танко лагано тело: Оптимизована равна танка структура штеди простор за инсталацију и смањује укупну тежину опреме, погодна за високо интегрисани компактни дизајн аутоматизоване опреме.

• Уграђени магнетни жлеб: Резервисани жлеб водилице за директну инсталацију магнетног прекидача без додатних носача, омогућавајући једноставну и уредну конфигурацију повратне информације сигнала положаја.

Три основне под-серије (класификација лежајева и основа за избор кључева)

     Серија МГП је подељена на три подмодела заснована на унутрашњим носећим структурама, који покривају велике брзине са малим трењем, отпорне на хабање и ултра-прецизне сценарије са нултим зазором, што је основна основа за брз избор модела.

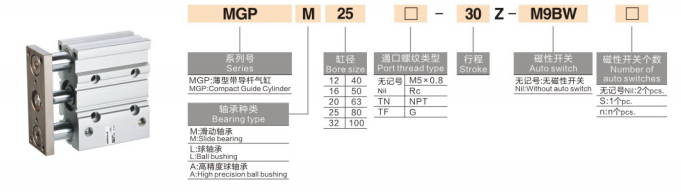

Комплетна правила именовања модела

Пример модела: МГПМ20-50З-М9Б

1. Дефиниција сегмента кода

• Код серије: МГП + суфикс лежаја (М/Л/А), који представља цилиндар са двоструком шипком танког типа са различитим конфигурацијама лежаја

• Величина отвора: 12/16/20/25/32/40/50/63/80/100 (мм, пуне индустријске стандардне спецификације)

• Строке Ленгтх: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300 мм (стандардни пуни опсег хода)

• Конфигурација пуфера и магнетног прстена

￮ Z: Стандардни тип, гумени одбојник са два краја + уграђени магнетни прстен, компатибилан са инсталацијом магнетног прекидача

￮ АЗ: Тип ваздушног јастука (само за отвор ≥20 мм), ефикасно се одупире удару током рада велике брзине и великог оптерећења

￮ Нема суфикса: Без магнетног прстена, магнетни прекидач се не може инсталирати

• Магнетиц Свитцх: Опциони М9Б, А93, Д-М9Н и други модели, директно уграђени у жлебове водилице без монтажних носача

2. Типични примери поруџбина

• МГПМ20-50З: отвор 20 мм, ход 50 мм, клизни лежај, стандардни гумени одбојник са магнетним прстеном

• МГПЛ25-100З-А93: отвор 25 мм, ход 100 мм, брзи тип са кугличним лежајем, са магнетним прекидачем А93

• МГПА32-75АЗ: отвор од 32 мм, ход 75 мм, лежај високе прецизности, пуфер ваздушног јастука за високо прецизан рад против удара

Општи основни технички параметри

(Стандардни услови испитивања: 20℃ нормална температура, називни радни притисак)

• Оперативни режим: Двоструко дејство повратно кретање

• Опсег радног притиска: 0.12~1.0МПа; Минимални почетни притисак: 0,1МПа

• Прооф Прессуре: 1.5МПа

• Температура околине: -10℃~60℃ (потребно окружење без леда)

• Радна брзина: 50~500мм/с (МГПЛ мак 500мм/с; МГПМ/МГПА мак 400мм/с)

• Буффер Моде: Стандардни двоструки гумени одбојник; ваздушни јастук опционо за отвор 20~100мм

• Прецизност без ротације: МГПМ ±0.05~0.07мм; МГПЛ ±0,03~0,05 мм; МГПА ±0,01 мм

Спецификација величине порта

• Отвор 12/16 мм: М5×0,8

• Отвор 20/25/32 мм: ПТ1/8

• Отвор 40/50 мм: ПТ1/4

• Отвор 63/80/100мм: ПТ3/8

Теоретски подаци о потиску и напетости (@0,5МПа, јединица: Н)

Смернице за брзи избор у једној реченици

1. Избор модела лежаја: Изаберите МГПМ за велика оптерећења, отпорна на хабање и прашњава окружења; изаберите МГПЛ за велике брзине, са малим трењем и честе вожње бициклом; изаберите МГПА за ултра-прецизно позиционирање и захтеве за прецизношћу са високим бројем понављања.

2. Конфигурација магнетног прстена: Изаберите З суфикс за опрему која захтева детекцију положаја и повратну информацију о сигналу; изаберите не-З основни тип ако није потребна функција прекидача.

3. Избор режима бафера: Усвојите АЗ одбојник ваздушног јастука за радне услове велике брзине, дугог хода и великог удара; стандардни гумени пуфер је применљив за конвенционалне опште сценарије.

4. Усклађивање проврта и хода: Изаберите одговарајућу величину отвора у складу са стварним захтевима оптерећења и потиска; Стандардни опсег хода је 5 ~ 300 мм како би се задовољила већина захтева индустријске аутоматизације.

Типични сценарији примене

• Елецтрониц Аутоматион: Позиционирање ПЦБ плоче, пресовање компоненти, подизање микро-модула и прецизна монтажа електронских делова.

• Прецизна опрема за детекцију: Подизање сонде за детекцију, позиционирање и стезање радног комада, високо прецизна монтажа и калибрација.

• Машине за паковање и логистику: Пренос радног предмета на кратке удаљености, подизање и позиционирање материјала, стабилно повратно повлачење.

• Општа индустријска аутоматизација: Компактна опрема која ограничава позиционирање, помоћно пресовање за штанцање, циклични рад ниске брзине за тешке услове рада у прашњавим радионицама.

Резиме једне реченице

     Танки компактни цилиндар водилице серије СОЛХ МГП интегрише три конфигурације лежаја за покривање сценарија за тешке услове рада, велике брзине и ултра-прецизности, одликујући се великом крутошћу, снажном отпорношћу на бочно оптерећење и дизајном који штеди простор, служећи као најсвестранији универзални линеарни цилиндар са двоструким водичем за индустријску аутоматизацију.
