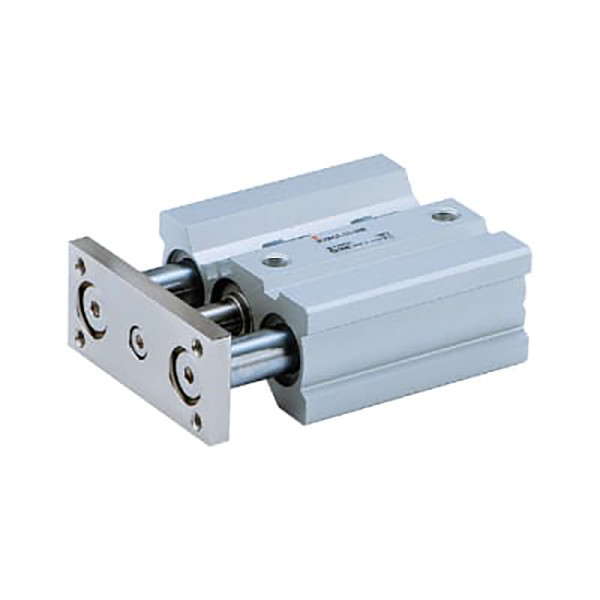

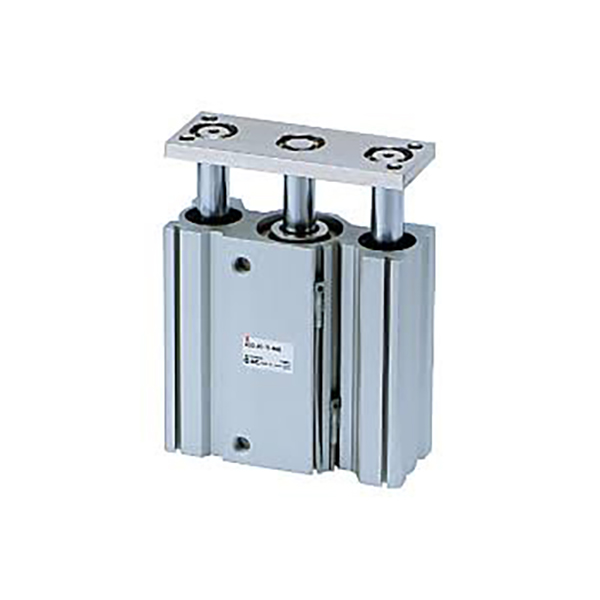

Компактни цилиндар водилице серије МГК

МГК Сериес Танки компактни цилиндар водилице | Пнеуматски цилиндар високе крутости против ротације

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа и основне структурне карактеристике

     СОЛХ МГК серија је танки интегрисани цилиндар водилице дизајниран за аутоматизоване станице са ограниченим простором. Усвајајући ултра танку интегрисану структуру водилице, пружа изванредну отпорност на бочно оптерећење и високо прецизне перформансе против ротације. Покривајући читав распон отвора од φ12мм до φ100мм, серија нуди две конфигурације лежаја језгра: МГКМ клизни лежај и МГКЛ куглични лежај. Широко се примењује у сценаријима прецизног гурања, подизања, заустављања радног комада и позиционирања који захтевају компактну инсталацију, круто вођење и рад без одступања.

Кључне структурне предности

• Ултра-танко интегрисано тело: Водиће шипке и тело цилиндра су интегрално обликовани, смањујући укупну дебљину за 50% у поређењу са традиционалним цилиндрима водилице. То је оптималан избор за веома компактан дизајн опреме и распоред инсталација са ограниченим простором.

• Двоструки водич високе чврстоће структуре: Симетрични двоструки ослонац водилице у великој мери повећава отпорност на бочно оптерећење, са капацитетом бочног оптерећења који је двоструко већи од обичних цилиндра са чепом. Ефикасно се одупире савијању и торзији, прилагођавајући се ексцентричном оптерећењу и утицајним радним условима.

• Водећа у класи прецизност против ротације: Тип кугличног лежаја МГКЛ постиже ултра-високу тачност неротације од ±0,04°~±0,08° (већа прецизност са већим отвором); Тип клизног лежаја МГКМ нуди стабилну тачност позиционирања од ±0,05°~±0,10°, задовољавајући различите захтеве за прецизност позиционирања.

• Двострука конфигурација лежаја за потпуне сценарије: Клизни лежај (МГКМ) за велика оптерећења, прашњава и оштра окружења уз ниске трошкове; куглични лежај (МГКЛ) за ултра-глатко кретање са малим трењем и високофреквентно прецизно бициклирање.

• Стандардна Премиум конфигурација: Уграђени магнетни прстен за компатибилност са магнетним прекидачима, гумени пуфери са два краја за стабилан рад и дизајн без уља, без одржавања, погодан за чиста индустријска окружења.

• Пуне стандардне спецификације: Комплетне величине отвора од φ12мм до φ100мм, са стандардним ходом од 25мм до 250мм, покривајући већину сценарија аутоматизације средњег и великог оптерећења.

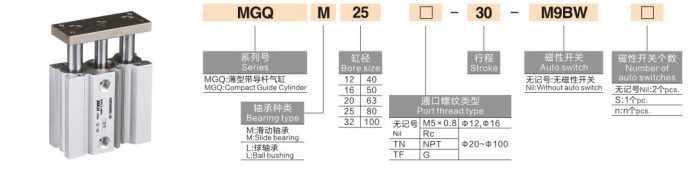

Комплетна правила именовања модела

Пример модела: МГКМ32-50-М9БВ-КСБ6

Стандардни референтни примери налога

• МГКМ25-30: отвор 25 мм, ход 30 мм, клизни лежај стандардног типа

• МГКЛ40-75-2М9Б: отвор од 40 мм, ход 75 мм, тип кугличног лежаја са двоструким магнетним прекидачима

• МГКМ50-100-КСБ6: отвор од 50 мм, ход 100 мм, модел клизног лежаја отпорног на високе температуре

Стандардни основни технички параметри

(Стандардни услови испитивања: 20 ℃ нормална температура, 0,5 МПа називни притисак)

1. Општи параметри перформанси

• Опсег радног притиска: 0,12~1,0МПа (φ12/16); 0,1~1,0МПа (φ20~100)

• Температура околине: -10℃~60℃ (конвенционално окружење без леда); -10℃~150℃ (КСБ6 верзија са високом температуром)

• Радна брзина клипа: 50~500мм/с (φ12~63); 50~400мм/с (φ80/100 велики отвор)

• Буффер Моде: Стандардни двоструки гумени одбојник; опциони пуфер ваздушног јастука за услове рада са великим ударом

• Режим подмазивања: Рад без уља, без одржавања, погодан за чисте радионице

2. Теоретски подаци о потиску (@0,5МПа, јединица: Н)

3. Подаци о тежини производа (50 мм ход, јединица: кг)

Поређење избора језгра МГКМ и МГКЛ

Методе монтаже и типични сценарији примене

1. Флексибилни дизајн са више носача

• Директна монтажа на тело: Резервисане рупе за шрафове на горњој, доњој и бочним површинама за директно причвршћивање; модели изнад φ32мм имају 4-стране жлебове за прекидаче за омнидирекциону инсталацију магнетног прекидача, омогућавајући брзу монтажу и одржавање.

• Опциона помоћна монтажа: Доступни су додаци за прирубницу (Ф) и носач (Л), који подржавају хоризонтални и вертикални вишеугаони распоред ради прилагођавања различитим структуралним дизајном опреме.

2. Основне индустријске примене

• Аутоматизација транспортних линија: Заустављање радног предмета, позиционирање палета и подизање материјала; јака отпорност на ударце спречава померање радног комада током транспорта великом брзином и ограничавање.

• 3Ц електронска прецизна обрада: избацивање игле ПЦБ-а, позиционирање терминала за пресовање и лака транслација радног комада; висока прецизност против ротације обезбеђује прецизно склапање са нултим угибом.

• Машине за паковање: Погон материјала преграде, пребацивање силоса и гурање материјала на кратке удаљености; ултра-танко тело савршено се прилагођава распореду опреме за компактно паковање.

• Општа индустријска аутоматизација: Подизање убода, избацивање делова и вожња ексцентричним оптерећењем; замењује традиционалне одвојене комбинације цилиндара + водилице ради поједностављења структуре опреме и смањења трошкова.

Свеобухватно поређење МГК вс МГП вс МГГ серије

Водич за брзи избор у три корака

1. Избор величине отвора: Израчунајте потребан потисак на основу стварног оптерећења; изаберите величину проврта са теоријским потиском ≥ стварном оптерећењу × 1,5, резервишући 50% сигурносне границе да бисте избегли преоптерећење.

2. Избор типа лежаја: Изаберите МГКМ клизни лежај за тешке, прашњаве и ексцентричне радне услове; изаберите МГКЛ куглични лежај за високо прецизно позиционирање и високофреквентно циклично кретање.

3. Избор функционалне конфигурације

￮ Захтев за детекцију положаја: Опремите магнетне прекидаче М9Б/М9БВ (доступна је 4-страна инсталација за отвор ≥32мм)

￮ Окружење на високој температури: Изаберите опцију -КСБ6 отпорну на високе температуре (макс. 150℃)

￮ Рад са великим утицајем: Надоградите на опциони одбојник ваздушног јастука (стандардно са гуменим одбојником)

Резиме једне реченице

     СОЛХ МГК серија ултра-танких цилиндара водилице високе крутости интегрише дизајн који штеди простор, снажан капацитет против бочног оптерећења и ултра-високу прецизност против ротације, пружајући економична и високо стабилна решења за линеарну вожњу за компактне, прецизне и тешке аутоматске станице за заустављање, дизање и гурање.
