СОЛХ МХЦ2 серија пнеуматских хватаљки са угаоним окретањем Комплетан увод у производ

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

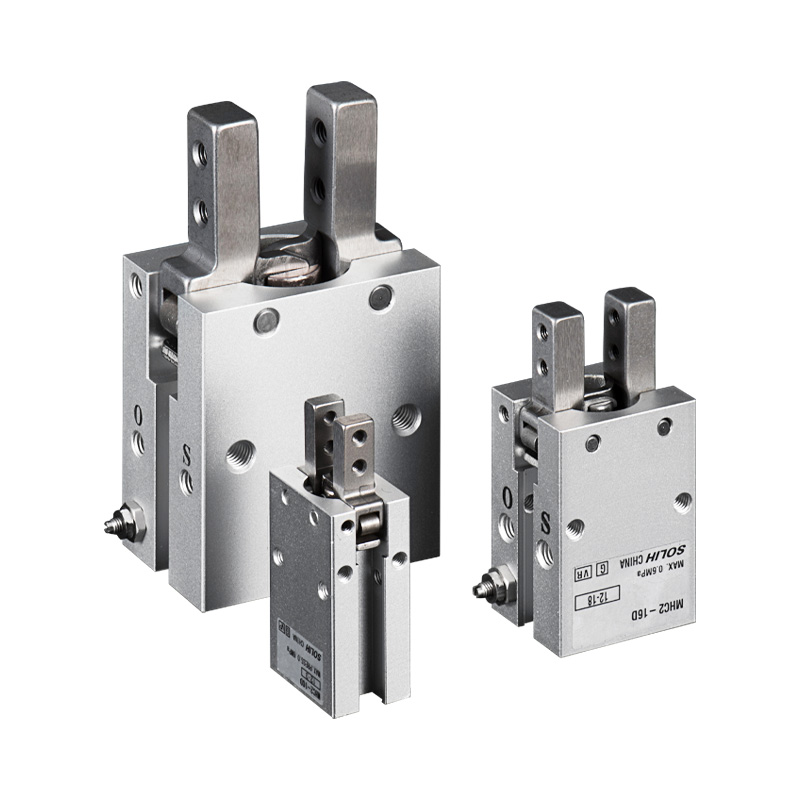

     СОЛХ МХЦ2 серија је стандардна окретна угаона пнеуматска хватаљка са 2 чељусти. Покрећу се двоструким клиповима који потискују клацкалицу, чељусти се ротирају око доње тачке окретања уместо линеарног паралелног кретања. Максимални угао закретања чељусти: 30°. Доступне величине отвора: 6/10/16/20/25 мм. Две варијанте рада: двосмерни (Д) и једносмерни нормално отворени (С). Уграђени подесиви вентили за регулацију брзине. Компатибилан са магнетним прекидачима серије М9БВ за повратну информацију о статусу отворено/затворено. Директна размена димензија са увезеним МХЦ2

     Комплементарно са МХЗ2 паралелном хватаљком: МХЗ2 = линеарни помак чељусти; МХЦ2 = окретне чељусти. Идеалан за уски простор за уградњу у дубину и апликације за хватање предмета са спољне стране.

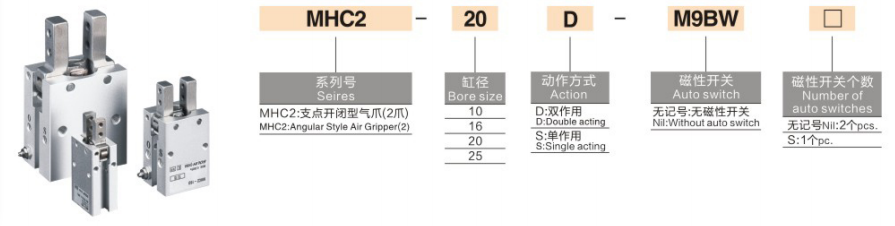

Комплетно правило кодирања модела

  1. Формат: МХЦ2 - 16 Д - □ - М9БВ - □

     -- МХЦ2: Шифра серије, стандардна закретна угаона хватаљка

     -- 16: Величина отвора: 6 / 10 / 16 / 20 / 25 мм

     -- Режим рада

       * Д: Двоструко дејство — Стеге за довод ваздуха, повратно испуштање ваздуха; висок обртни момент стезања, универзални тип

       * С: Једноструко дејство НЕ Нормално отворен — Стеге за довод ваздуха; опруга аутоматски ослобађа радни предмет када се сече ваздух

         Напомена: Стандардни МХЦ2 НЕ обезбеђује једносмерну нормално затворену (НЦ) варијанту

     -- Средњи сегмент: опција кућишта (МХЦА2 варијанта кратког кућишта / крајњег порта; празно = основни модел са стандардним бочним портом)

     -- М9БВ: Магнетни прекидач

        * Празан = Нема прекидача (магнетни прстен је унапред инсталиран, резервисан је само утор за монтажу)

        * М9БВ / М9БЛ = универзални полупроводнички магнетни прекидач за повратну информацију о положају

     -- Суфикс: Количина магнетних прекидача

        * Празан = 2 ком стандардна (откријте положај стезаљке и отпуштања)

        * С = Само 1 појединачни магнетни прекидач

  2. Пример стандардног налога

    МХЦ2-16Д-М9БВ:МХЦ2 стандардна угаона хватаљка са осовином, отвор 16, двоструког дејства, 2 ком М9БВ магнетни прекидачи, стандардно тело бочног порта.

Принцип рада и кључне конкурентске предности

  1. Механизам окретања окретног клацкалице

     Чељусти се ротирају око доње осовине. Врхови вилице се при отварању шире према споља. Савршено за стезање на спољној страни где паралелне хватаљке ризикују механичке сметње због недовољног простора дубине. Опсег замаха: +30° ~ -10°.

  2. Симетрични двоструки клипни погон

     Ствара велики момент стезања; обе чељусти се клате синхроно са уравнотеженим оптерећењем. Уграђени једносмерни вентили за гас, нису потребни додатни елементи за контролу брзине за подешавање брзине отварања/затварања.

  3. Компактно тело ниске висине

     Танак обрис, одличан за крајњи ефектор минијатурног робота и скучену инсталацију ормарића.

  4. Рад без уља

     Маст за дуги рад, претходно напуњена у фабрици, компатибилна са сувим филтрираним компримованим ваздухом за континуирани циклус.

  5. Магнетна детекција положаја спремна

     Уграђени магнетни прстен, сарађује са М9БВ прекидачима за пренос сигнала статуса чељусти на ПЛЦ за процену присутности радног комада.

  6. База за вишесмерну монтажу

     Лоцирање отвора за игле и нарезних монтажних рупа на доњој површини; Подржана хоризонтална и вертикална монтажа. Проширено прилагођено учвршћење може се поставити на чељусти.

Јединствена табела општих техничких спецификација

Табела затезног момента @0,5 МПа (Јединица: Н·м)

Поређење избора: МХЦ2 угаона хватаљка ВС МХЗ2 паралелна хватаљка

Водич за избор корак по корак

  1. Избор режима рада

     -- 24-часовна континуална аутоматизација масе, захтева максималан обртни момент стезања → Д двоструког дејства (пожељно главно струјање)

     -- Станице за вруће пресовање / штанцање, аутоматско отпуштање како би се избегло гњечење радног комада након губитка снаге → С једносмерно дејство НЕ

        МХЦ2 стандардна серија без типа задржавања НЦ искључивања. Ако је потребно трајно стезање након нестанка струје, изаберите серију МХЗ2-Ц.

  2. Пресуда о радним условима

  ✅ Дајте приоритет МХЦ2 ако:

     -- Ограничена дубина опреме; паралелна линеарна хватаљка омета оквир током путовања

     -- Процес бочног увлачења, зграбите радни предмет са спољашњег обима

     -- Спољашње стезање за мала пластична кућишта, чепове за боце, цевасте делове

     -- Мини робот ЕОАТ захтева ултра танак компактни обрис хватаљке

  ❌ Уместо тога изаберите МХЗ2 ако:

     -- Радном комаду је потребно центрирано стабилно стезање без обртног момента

     -- Потребно је дуго продужено прилагођено учвршћење (озбиљан ризик од слабљења обртног момента)

     -- Ултра-високо позиционирање понављања ±0,01 мм је обавезно

     -- Потребно је трајно стезање без напајања (НЦ нормално затворен).

  3. Опција детекције сигнала

     -- Потпуно аутоматска производна линија са ПЛЦ идентификацијом радног комада → Опремите М9БВ магнетне прекидаче

     -- Једноставно ручно учвршћење без аутоматске логике → Основни модел без прекидача

Типични сценарији индустријске примене

     -- 3Ц аутоматизација: Спољашње стезање пластичних кућишта и конектора, минијатурни склоп компоненти

     -- Машине за паковање: брање поклопца боца, бочни пренос кутија за мале материјале

     -- Алат за инспекцију: Спољно позиционирање за цевасте и цилиндричне обратке

     -- Мини роботски крајњи ефектор за бочно бирање и постављање у скучени простор

     -- Помоћна опрема за бризгање: деформисање и брање микро пластичних делова

Стандардно усклађена пнеуматска кола

  1. Круг 1: Опште коло хватаљке двоструког дејства

     АФЦ јединица за ваздушни сервис → 4В210 5/2 електромагнетни вентил → ПУ6 цеви → МХЦ2 угаона хватаљка (М9БВ пребацује ожичен на ПЛЦ улаз)

  2. Круг 2: једноструки нормално отворени сигурносни круг (аутоматско отпуштање након губитка струје)

     -- АР регулатор притиска → 3В 3/2 електромагнетни вентил → МХЦ2-КСКСС једносмерни НО хватач

Мере предострожности при руковању и одржавању

     -- Инсталирајте АФ серију 5μм прецизних филтера за ваздух узводно; улазак прашине у зглобни зглоб ће изазвати заглављивање.

     -- Минимизирајте дужину продужетка уређаја; дужа учвршћења доводе до озбиљног ефективног смањења силе и ризика од клизања радног предмета.

     -- Избегавајте ексцентрично тешко оптерећење; једнострана сила убрзава хабање осовинских клинова.

     -- Постепено подешавајте брзину чељусти помоћу уграђеног гаса; брзи удари велике брзине ће оштетити радне предмете.

     -- Стандардне заптивке нису отпорне на јаке киселине, алкалије и органске раствараче; Заптивка од флуорне гуме прилагођена верзија за корозивна окружења.

Резиме једне реченице

     СОЛХ МХЦ2 пнеуматска хватаљка са окретним угаоним окретањем усваја механизам ротационе чељусти са Д/С режимима рада и уграђеним гасом за брзину, компактан ниски профил за стезање омотача са спољашње стране у станицама са уском дубином, компатибилан са магнетним прекидачима М9БВ, широко се користи за мале поклопце за боце и пластичну кутију за боце, грабб кућиште за мале компоненте за боцу, грабб папу опрема за аутоматизацију.
