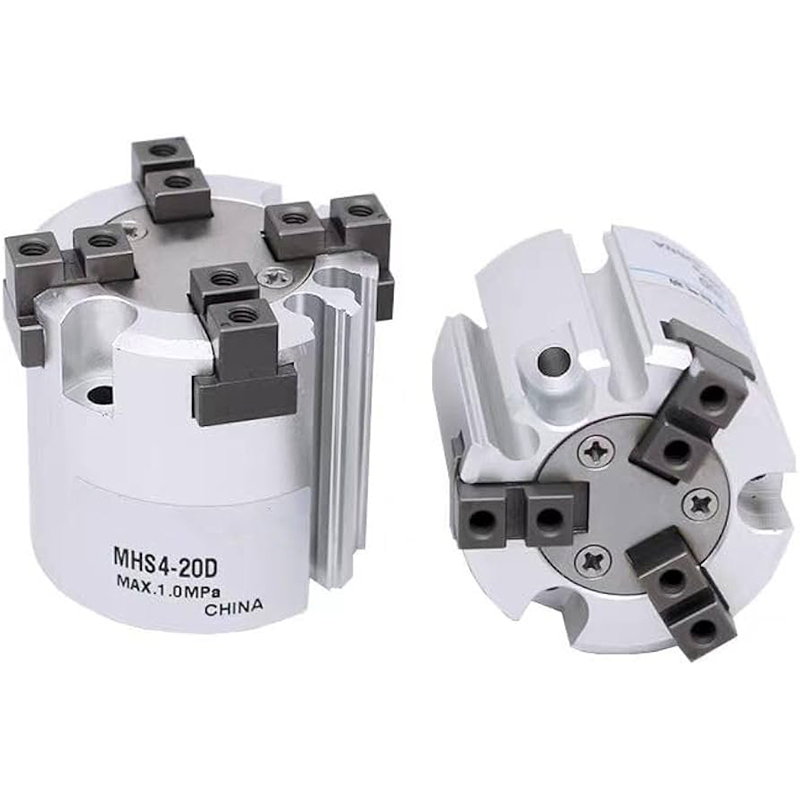

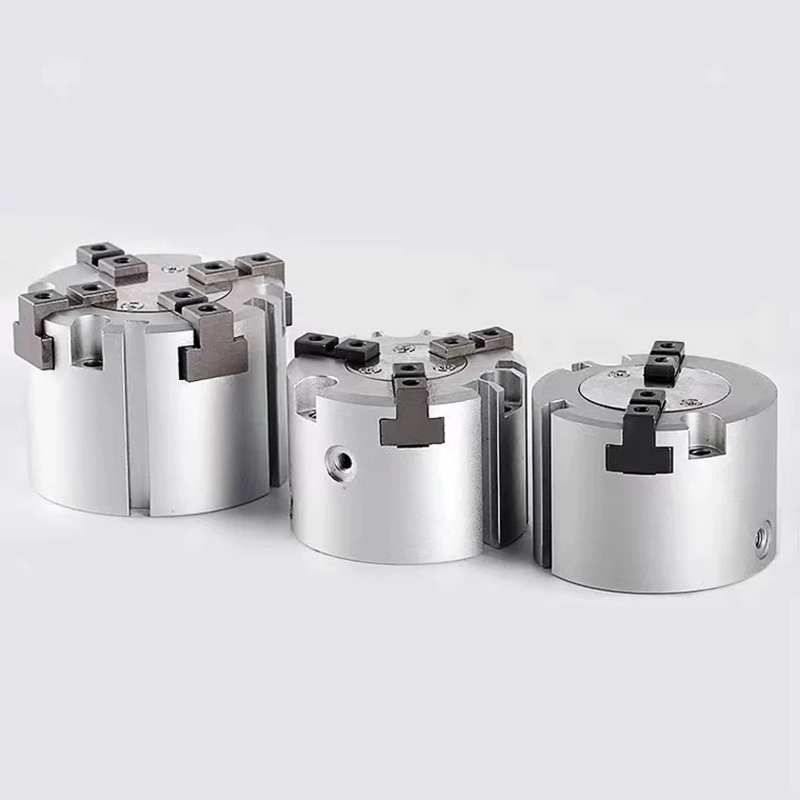

Концентрична пнеуматска хватаљка серије МХС3 / МХС4 (шупљи клин за центрирање)

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед серије

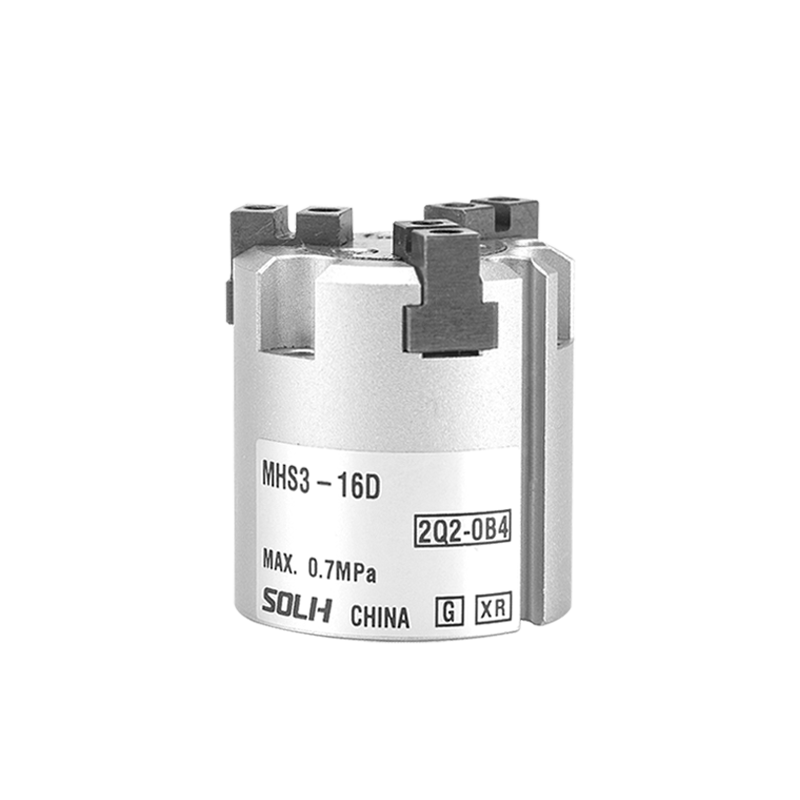

     -- МХС3: концентрична паралелна хватаљка са 3 чељусти покретана клинастим зупцем. Дизајниран за стезање осовина, дискова и кружних радних предмета са ултра високом коаксијалношћу.

     -- МХС4: ортогонална паралелна хватаљка са 4 чељусти за квадратне, правоугаоне и неправилне компоненте, стабилно стезање за спречавање скретања и нагињања.

     -- Режим вожње: Двоструко дејство (Д) као стандард; једносмерно нормално затворено / нормално отворено опционо.

     -- Структура: клинасти преносник, уграђени магнетни прстен, централни шупљи отвор, конструкција високе крутости отпорна на хабање, рад без уља.

     -- Прецизност позиционирања: Поновите тачност позиционирања ±0,01 мм, доследно централно позиционирање без помака.

Основне структурне предности

  1. Клинасти зупчасти високопрецизни самоцентрирајући

     -- Све чељусти се синхроно отварају и затварају и деле идентичну централну тачку; кружни делови остварују аутоматско центрирање без ексцентрицитета.

  2. Централна шупљина кроз рупу

     -- Омогућава усмеравање ваздушних цеви, оптичких влакана или клинова за избацивање; погодан за обрадке чаура, делове осовине и процесе слепљивања.

  3. Компактно лагано тело ниског профила

     -- Мала укупна висина, идеална за густу инсталацију на крајњем ефектору робота.

  4. Снажан отпор бочној сили

     -- Савршено за пресовање, операције зачепљења и утовар машина алатки спољном силом оптерећења.

  5. Уграђени магнетни прстен за све величине отвора

     -- Компатибилан са магнетним прекидачима серије М9Б / М9БВ за откривање потпуно отвореног / потпуно затвореног статуса.

  6. Комплетан опсег отвора: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125 мм

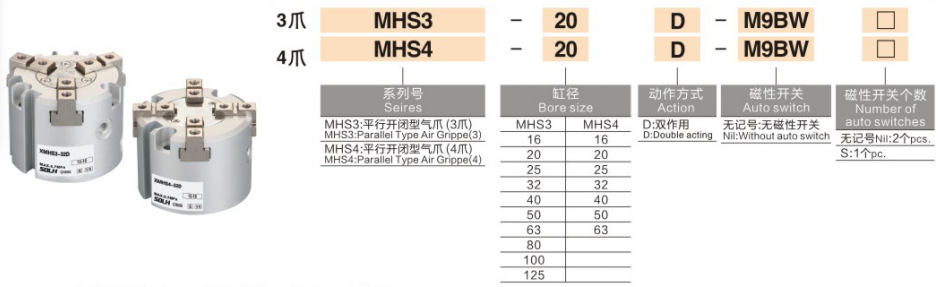

Комплетно правило именовања модела

  1. Пример модела: МХС3-32Д-М9БВ

  2. Стандардни референтни примери налога

     -- МХС3-25Д: 3-чељусти, φ25, двоструког дејства, без магнетног прекидача

     -- МХС4-40Д-2М9Б: 4-чељусти, φ40, двоструког дејства, опремљен са двоструким М9Б магнетним прекидачима

Опште стандардне техничке спецификације (тестни притисак: 0,5 МПа)

  1. Заједнички параметри

     -- Опсег радног притиска: 0,15 ~ 0,6 МПа

     -- Температура околине: -10 ~ 60 ℃ (без залеђивања унутар ваздушних цеви)

     -- Максимална радна фреквенција: 120 циклуса у минути

     -- Тачност позиционирања понављања: ±0,01 мм

     -- Подмазивање: Дизајн без уља, погодан за чиста производна окружења

  2. Сила стезања и сто са једним бочним ударом

Поређење избора: МХС3 ВС МХС4

Методе монтаже и типични сценарији примене

  1. Опције монтаже

     -- Фиксирано преко крајњих вијака + игле за бочно позиционирање, универзално за инсталацију робота ЕОАТ

     -- Централни пролаз омогућава избацивање клина ејектора; подржавају и унутрашње ширење и спољашње стезање

  2. Типичне индустријске примене

     -- Утовар и истовар машина алатки: Хватање осовине и дискова

     -- 3Ц електроника: кружни терминали, квадратни чипови, минијатурно руковање хардвером

     -- Индустрија паковања: Тела боца, цевасто и цилиндрично позиционирање материјала

     -- Процеси склапања и пресовања: пресовање лежајева, уметање чауре вратила, концентрично склапање

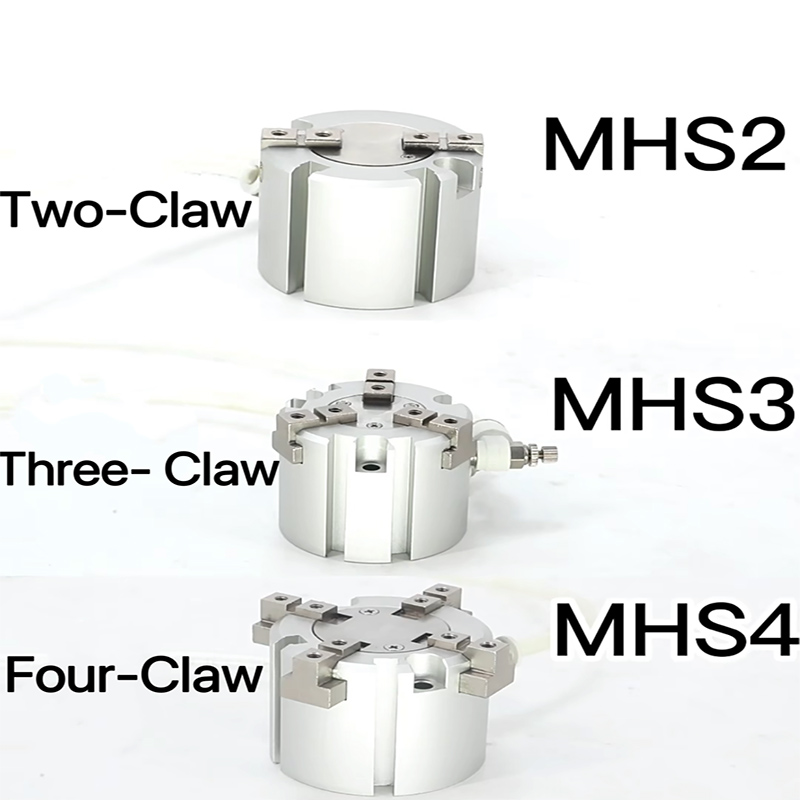

Потпуна класификација производа породице МХС

     -- МХС2: 2 паралелне чељусти — за равне плоче и равне радне предмете

     -- МХС3: 3 концентричне чељусти — пожељно решење за све кружне компоненте

     -- МХС4: 4 ортогоналне чељусти — пожељно решење за квадратне и правоугаоне делове

     -- МХСЈ3: Опремљен поклопцем за прашину — за прашњаво сурово окружење у радионици

     -- МХСХ3: Проширени шупљи отвор — намењен за континуирану обраду кроз тип

Резиме једне реченице

     СОЛХ МХС3 3-чељусти и МХС4 4-чељусти клинасти брегасти самоцентрирајући шупљи пнеуматски хватачи пружају ±0,01 мм високо прецизно концентрично позиционирање са опционом конфигурацијом једноструког/двоструког дејства и централним пролазним отвором, компатибилни са магнетним прекидачима серије М9; МХС3 за кружне осовине/делове диска, МХС4 за квадратне и правоугаоне компоненте, широко се користи у утовару алатних машина, 3Ц аутоматизацији и прецизним монтажним станицама за пресовање.
