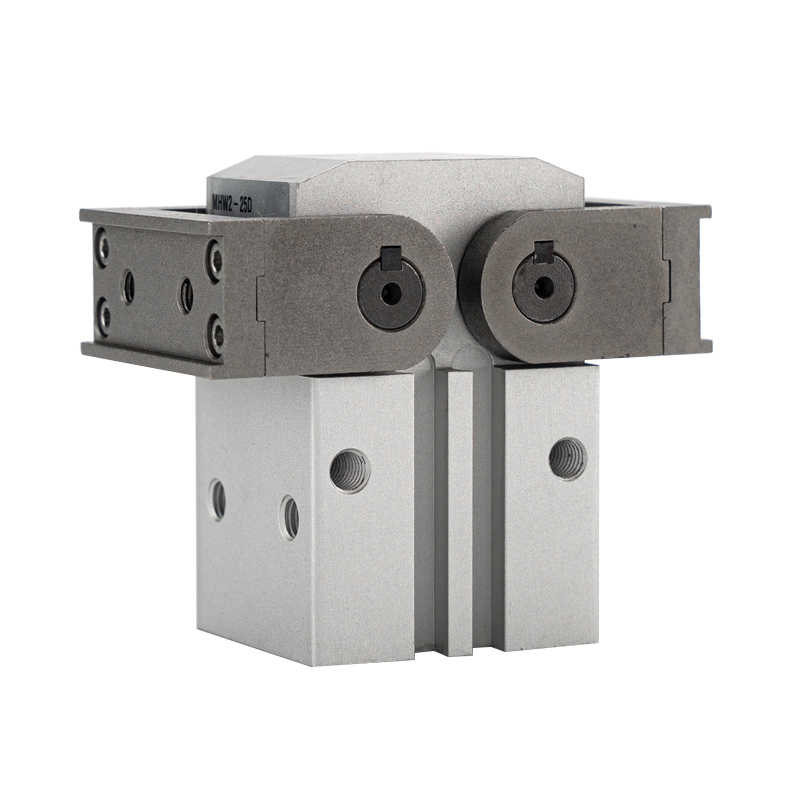

МХВ2 серија 180° пнеуматска хватаљка са зупчаником и зупчаником

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

     СОЛХ МХВ2 серија је хватаљка са две чељусти са зупчаником и зупчаником са укупним углом отварања од 180°. Снаге језгра: прецизно синхроно кретање зупчаника, ултра широки угао заокрета од 180°, обрис који штеди простор, прорези за монтажу сензора са четири стране и издржљива конструкција отпорна на прашину. Широко прихваћен за окретање радног комада, утовар/истовар, хватање делова великих димензија и станице у ограниченом простору, и постаје главни избор за апликације хватача под великим углом.

Основна структура и карактеристике дизајна

     -- Принцип рада: Цилиндар гура летву до погонског зупчаника за синхрону ротацију; две чељусти се симетрично љуљају. Мешање зупчаника обезбеђује одличну синхронизацију, уједначену силу стезања без одступања померања.

     -- Карактеристика замаха: Свака чељуст се ротира до 90°, укупно обострано отварање 180°. Потпуно отворене чељусти стоје окомито на тело цилиндра, заузимају минималан простор за пројекцију, идеалне за руковање материјалом које захтева механичко избегавање.

     -- Изглед тела: Кућиште од тврдог анодизираног алуминијума квадратног облика са уграђеним магнетним прстеном. Четворострани (горе/доле/лево/десно) жлебови сензора подржавају директно постављање магнетних прекидача М9Б / А93, неограничен распоред сензора.

     -- Материјал и заштита: тврди оксидациони цилиндар, чељусти од легираног челика високе чврстоће и заптивна структура отпорна на прашину. Узак зазор спречава продор страних материја, стабилне перформансе у прашњавим условима радионице и продужени радни век.

     -- Режим рада: Двоструко дејство (Д). Двосмерни потисак цилиндра покреће ротацију зупчаника напред/назад да би се остварило отварање и затварање чељусти.

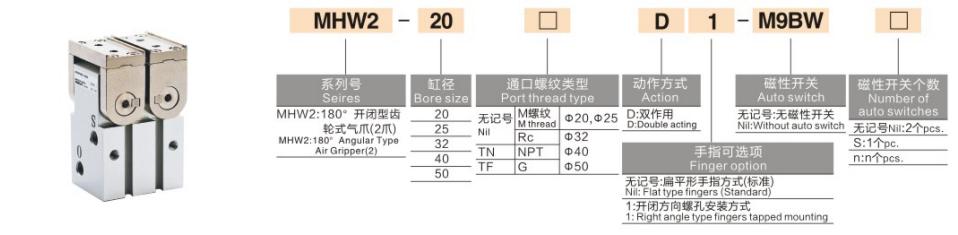

Комплетно правило кодирања модела

 1. Пример модела: МХВ2-32Д-М9БВ

  2. Стандардни референтни примери налога

     -- МХВ2-25Д: Отвор 25, основни модел двоструког дејства без магнетног прекидача

     -- МХВ2-40Д-М9Б: Отвор 40, двоструког дејства опремљен М9Б магнетним прекидачем

Техничке спецификације универзалног језгра (0,5 МПа доводни притисак)

Основне конкурентске предности

  1. 180° ултра широки угао закретања и одлична искоришћеност простора

     -- Чељусти стоје окомито у односу на тело при пуном отварању, заузимају само пројектовани простор цилиндра, погодне за уске станице и процесе који захтевају избегавање радног предмета и окретање.

  2. Високо прецизан синхрони пренос зупчаника

     -- Погон зупчаника и зупчаника, синхрона грешка ≤0,1°, уравнотежено симетрично стезање, ефикасно спречава клизање радног предмета узроковано једностраном силом.

  3. 360° флексибилан распоред сензора

     -- Магнетни прекидачи се могу монтирати на четири површине тела да би се постигло праћење положаја у свим смеровима, погодна инсталација и пуштање у рад за било коју оријентацију монтаже.

  4. Структура отпорна на прашину за тешке услове

     -- Оптимизовано заптивање и мали унутрашњи зазор блокира улазак прашине; механички радни век ≥5 милиона циклуса, стабилан за дугорочне аутоматизоване производне линије високог циклуса.

 Монтажни облици и типичне индустријске примене

  1. Опције монтаже

     -- Аксијална хоризонтална монтажа: Хоризонтално стезање за утовар и истовар на монтажној линији

     -- Уздужна вертикална монтажа: Вертикално подизање за станице за окретање предмета

     -- Бочна бочна монтажа: Бочно стезање за уски скучени простор опреме

  2. Типични сценарији примене

     -- Електроника и кућни апарати: за хватање и окретање кућишта, панела и компоненти великих димензија

     -- Аутомобилски делови: Транспорт кућишта лампи, унутрашњих украса и малих одливака

     -- Логистика и паковање: руковање кутијама, палетама и материјалима у бачвама

     -- Аутоматизација машина и бризгања: Одабир великих радних комада са машина алатки и машина за ливење

Поређење избора: МХВ2 замах зупчаника ВС МХИ2 окретни замах ВС МХТ2 преклопна хватаљка

Водич за брзи избор у 3 корака

  1. Избор проврта на основу масе радног предмета

     -- 20 ≤ 3 кг; 25 = 3 ~ 5 кг; 32 = 5 ~ 10 кг; 40 = 10 ~ 15 кг; 50 = 15 ~ 20 кг. Резерва ≥30% сигурносне границе оптерећења.

  2. Провера угла замаха

     -- Стандардни угао закретања једне чељусти 90°, укупно отварање 180°. Потврдите довољан зазор да прилагодите димензију радног комада и избегавање хода.

  3. Усклађивање конфигурације

     -- Повратна информација о сигналу положаја: Користите прорезе за монтажу са четири стране са магнетним прекидачима серије М9Б за флексибилан распоред без обзира на оријентацију инсталације.

     -- Прашњаво окружење у радионици: Дајте приоритет МХВ2 због супериорне структуре заптивања отпорне на прашину.

Резиме једне реченице

     СОЛХ МХВ2 зупчаник и зупчаник 180° закретна пнеуматска хватаљка усваја зупчани синхрони пренос са четвоространом инсталацијом магнетног прекидача и заптивање отпорним на прашину, подржава окретање радног комада средњег оптерећења и руковање материјалом; идеална закретна хватаљка која штеди простор за паковање, аутомобилске и опште аутоматизоване станице у ограниченом простору.
