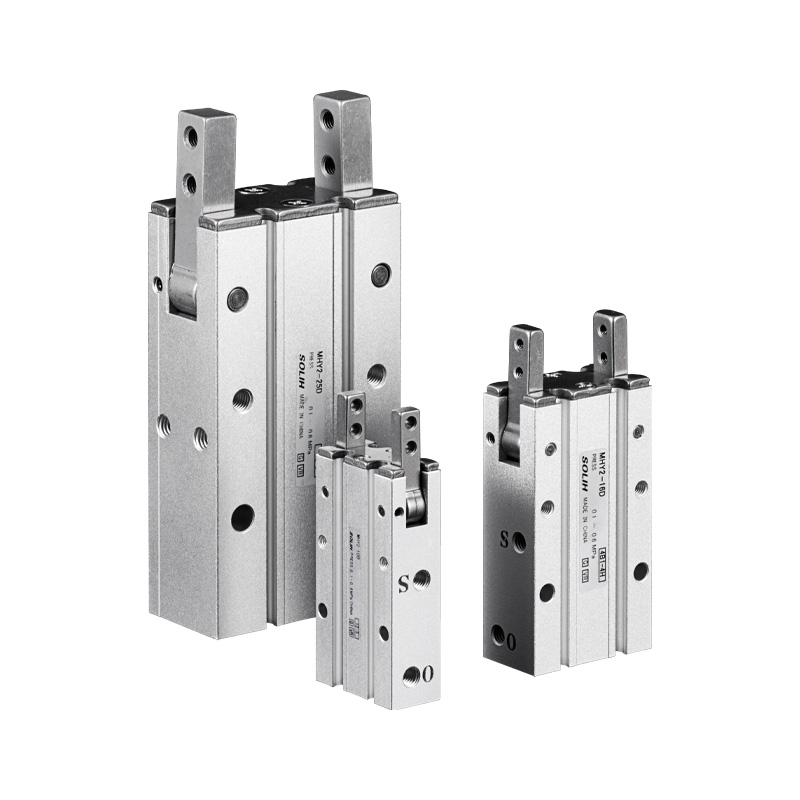

МХИ2 Серија 180° пнеуматска хватаљка са окретним окретајем

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

     СОЛХ МХИ2 серија је стандардна пнеуматска хватаљка са 2 чељусти са широким окретањем од 180°. Основне предности: ултра-велики угао отварања, лагана компактна структура, структура против прашине и стабилно понављање позиционирања. Идеалан за руковање округлим и неправилним радним предметима, аутоматизовано утовар/истовар, окретање и сортирање. Једноставна путања кретања омогућава једноставно подизање и отпуштање без сложеног механичког покрета.

Основна структура и принцип рада

     -- Пренос: Цам механизам (не зупчаник и сталак). Двоструки клипови гурају брегасти склоп за синхроно покретање две чељусти. Максимални угао отварања 180°, преклапање -3° за држање против лабављења. Глатко синхронизовано замах без скретања вилице.

     -- Конструкција: тело од легуре алуминијума, чељусти од нерђајућег челика као стандард, уграђени магнетни прстен, четворострани прорези за монтажу магнетног прекидача. Доступне рупе за монтажу на доњој и бочној страни. Дизајн са уским зазором спречава продирање прашине и крхотина у унутрашњи механизам.

     -- Режим рада: само двоструко дејство (Д), без једноструких НО/НЦ варијанти. Двосмерна контрола ваздуха са подесивом брзином отварања/затварања.

     -- Тачност позиционирања: Поновите тачност позиционирања ±0,02 мм са доследним углом замаха.

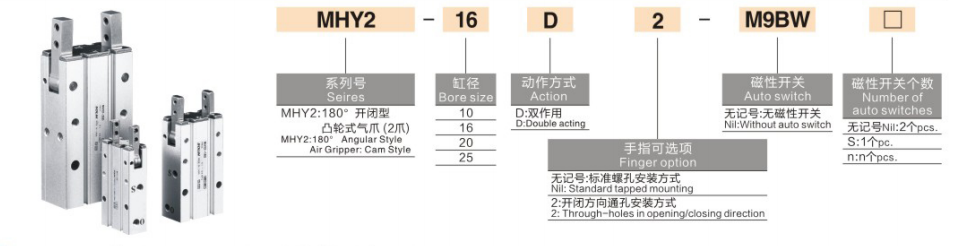

Комплетно правило кодирања модела

  1. Пример модела: МХИ2-16Д-С-М9БВ

  2. Стандардна референца налога

     МХИ2-20Д-С-М9БВ: Отвор 20, двоструког дејства, уграђени магнетни прстен, М9Б магнетни прекидач са каблом од 1м.

Техничке спецификације Универзалног језгра

Подаци о обртном моменту и сили стезања (0,5 МПа, референтно растојање стезаљке Л=35 мм)

     Важна напомена: Ефективна сила стезања опада како се растојање стезања Л продужава. Провера обртног момента оптерећења је обавезна током избора.

Преферирани сценарији апликација

  ✅ Изаберите МХИ2 ако:

     -- Захтева ултра широки отвор од 180° за цилиндричне цеви, делове неправилног облика, станице за утовар/истовар и окретање

     -- Лагани компактни роботски крајњи ефектор, приоритет лаганог дизајна

     -- Окружење радионице са прашином и крхотинама, захтева унутрашњу структуру против контаминације

     -- Потребно је алтернативно решење када МХЗ2 паралелна хватаљка не може да ухвати неправилне предмете великог пречника

  ❌ Не препоручује се, изаберите алтернативне моделе:

     -- Потребно је једносмерно нормално отворено/нормално затворено држање за искључење → Изаберите МХВ2 хватач за окретање зупчаника

     -- Захтева отвор већи од 25 мм и велику силу стезања → Одаберите МХВ2 серију (максимални отвор до 40)

     -- Чисто паралелно линеарно стезање са малим ходом отвора → Одаберите МХЗ2 паралелно хватање

Смернице за избор кључних

     -- Изаберите проврт према пречнику радног предмета и спољној димензији: 10 (мало) → 16 → 20 → 25 (средње-велико)

     -- Додајте суфикс -С магнетни прстен плус магнетне прекидаче серије М9 за повратну информацију о позицији ПЛЦ-а

     -- Избор монтаже: празан за стандардну рупу са навојем; суфикс -2 за инсталацију кроз отвор погодан за монтажу платформе и носача

     -- Провера оптерећења: Задржите размак стезања Л ≤35мм; одржавајте фактор сигурности ≥1,5 за обртни момент и силу стезања

Резиме једне реченице

     СОЛХ МХИ2 пнеуматска хватаљка са широким замахом од 180° са брегастим погоном усваја структуру брегастог преноса против прашине, само двоструког дејства, тачност понављања ±0,02 мм са опционим магнетним прекидачем и монтажом кроз рупу, лагано компактно решење за округло и неправилно брање обрадака великог пречника, окретање и аутоматизовано роботско сортирање опреме.
