МХЗ2 / МХЗЛ2 Паралелна хватаљка за ваздух Пуно представљање производа

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

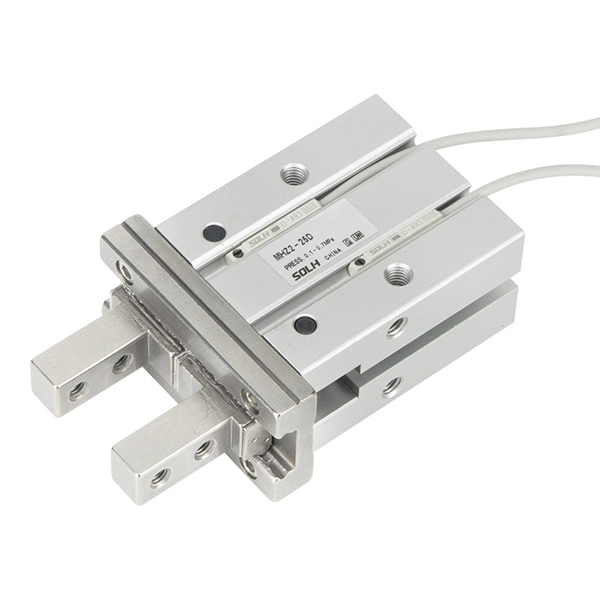

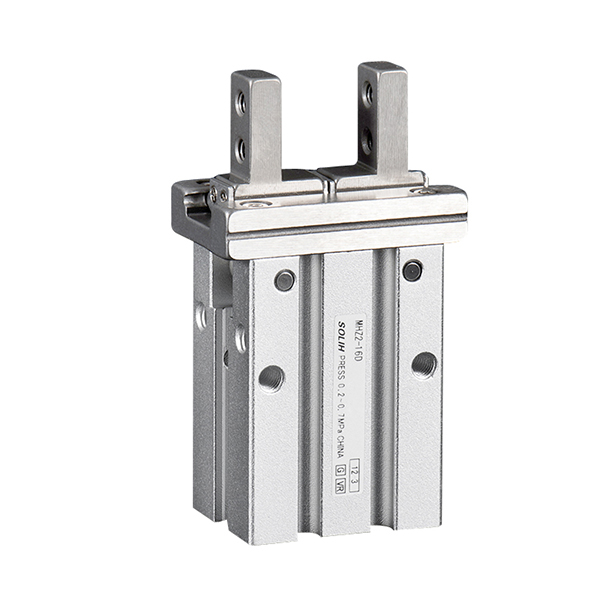

     СОЛХ МХЗ2 (стандардни ход) и МХЗЛ2 (дуги ход) су синхроне паралелне хватаљке за ваздух са два клипа. Вођене симетричним двоструким клиповима и прецизним линеарним шинама за вођење, чељусти се отварају и затварају паралелно без скретања, пружајући ултра-високу тачност понављања позиционирања. Доступни отвори: 10/16/20/25 мм, подржавају три режима рада: двосмерни (Д), једносмерни, нормално отворени (С), једносмерни, нормално затворени (Ц). Више заменљивих стилова чељусти и распореда портова тела су опциони, компатибилни са М9БВ магнетним прекидачима за детекцију сигнала отворене/затворене позиције за ПЛЦ блокаду.

     -- МХЗ2: Стандардна универзална хватаљка кратког хода, дизајнирана за аутоматизовану масовну производњу великом брзином и великим циклусом

     -- МХЗЛ2: Варијанта продуженог хода отварања за дубоке шупљине и руковање великим радним комадом

     Обе серије деле идентичне монтажне димензије и резервне делове, потпуно заменљиве са увезеним еквивалентним хватаљкама. Широко примењен у 3Ц електроници, прецизном хардверу, аутоматизацији паковања и малим станицама за утовар/истовар.

Комплетно правило кодирања модела

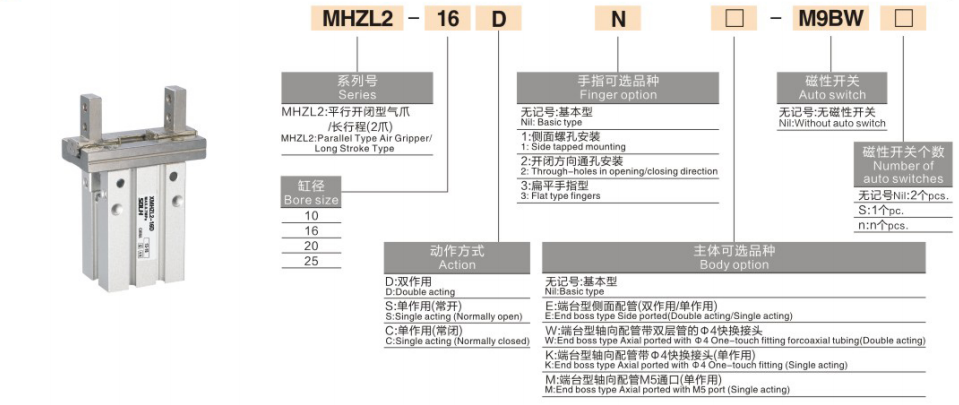

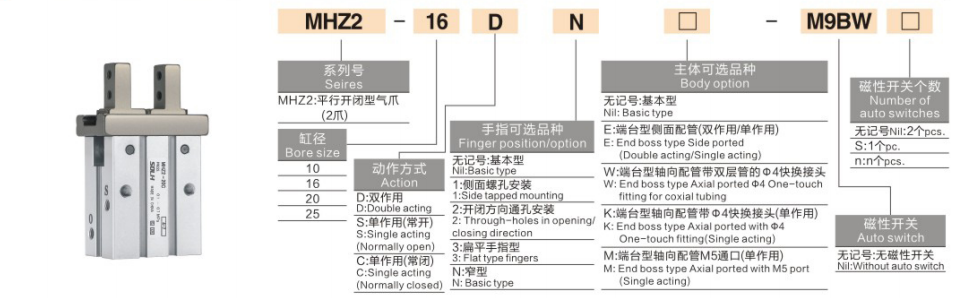

    Универзални формат:Серија-Боре-Ацтион-Опција чељусти-Опција порта за тело-Модел магнетног прекидача-Количина прекидача

 1. Дефиниција сегмента кода

   1.1 Сериес

     -- МХЗ2: Стандардна паралелна хватаљка са 2 чељусти

     -- МХЗЛ2: Дугоходна паралелна хватаљка са 2 чељусти

   1.2 Отвор: 10 / 16 / 20 / 25 мм

   1.3 Режим акције

     -- Д: Двоструко дејство – улаз ваздуха за стезаљку, обрнути ваздух за отпуштање, максимална сила стезања, стандард масовне производње

     -- С: Једноструко дејство НЕ Нормално отворене – Стеге за довод ваздуха; опруга се аутоматски отпушта када се напајање искључи, избегава дробљење радног комада на станицама за вруће штанцање

     -- Ц: једносмерни НЦ нормално затворен – испушта довод ваздуха; опруга држи стезну силу без ваздушног притиска, спречава пад радног предмета за руковање роботом изнад главе

   1.4 Опција чељусти

     -- Празан: Стандардна основна чељуст

     -- 1: Чељуст са бочним урезима за монтажу проширених прилагођених уређаја

     -- 2: Чељуст са отвором са завртњима за фиксирање

     -- 3: Танка равна чељуст за танке лимове и радне предмете са уским размаком

     -- Н: Чељуст уске ширине, танко тело за компактан распоред опреме

   1.5 Изглед порта тела

     -- Празан: Стандардни бочни отвори за ваздух

     -- Е: Тип порта на крајњој страни (компатибилан са једноструким/двоструким дејством)

     -- В: Крајњи аксијални прикључак унапред инсталиран Φ4 двоструки утични спој (само двоструког дејства)

     -- К: Крајњи аксијални прикључак са Φ4 утичним спојем (само једносмерног дејства)

     -- М: Крајњи аксијални М5 отвор са равним навојем (само једноструког дејства)

  1.6 Магнетски прекидач

     -- Празан: Без прекидача за детекцију положаја

     -- М9БВ / М9БЛ: Стандардни магнетни реед прекидач за повратни статус отворен/затворен

   1.7 Суфикс за промену количине

     -- Празан: 2 ком прекидача као стандард, детектују и положај стезаљке и отпуштања

     -- С: 1 ком један прекидач за појединачно праћење статуса

  2. Референтни примери налога

   2.1 МХЗ2-16Д-Н-М9БВ

     -- Стандардна хватаљка, отвор 16, двоструко дејство, уска чељуст, 2 ком М9БВ магнетни прекидачи, основно тело бочног порта.

   2.2 МХЗЛ2-20Д-3-Е-М9БВ-С

     -- Хваталица са дугим ходом, отвор 20, двоструко дејство, равна танка чељуст, тело бочног порта, један магнетни прекидач М9БВ.

Табела за поређење језгра МХЗ2 ВС МХЗЛ2

Заједничка унутрашња структура и предности језгра (МХЗ2 и МХЗЛ2)

  1. Симетрични синхрони погон са два клипа

     -- Леви и десни клип гурају чељусти синхроно са уравнотеженим напрезањем, без бочног померања или увртања током хватања, стабилно позиционирање за микро компоненте као што су чипови и ПЦБ.

  2. Линеарна водилица високе отпорности на хабање

     -- Водилица од тврде хромиране легуре упарена са ПТФЕ самоподмазујућим клизачима, ниско трење и јака отпорност на удар. Претходно напуњена дуготрајна маст из фабрике, компатибилна са ваздушним кругом без уља.

  3. Ултра-висока тачност позиционирања понављања

     -- ±0,01 мм поновљивост на свих 10~25 отвора, нулто димензионално одступање за прецизну електронику и одабир хардвера.

  4. Универзална монтажа са више углова

     -- Урезане рупе за монтажу на дну, две стране и на врху тела; чељусти подржавају бочну славину, кроз рупу, равни и уски стилови, монтирају се хоризонтално, вертикално или обрнуто.

  5. Три режима безбедног ресетовања опруге

     -- Двоструко дејство Д: Стабилна конзистентна сила стезања за 24х континуирану масовну производњу

     -- Једноструко дејство С НО: Аутоматско отпуштање при нестанку струје, штити делове од гњечења на станицама за врућу пресовање / штанцање

     -- Ц НЦ једноструког дејства: Трајно стезање без довода ваздуха, елиминише ризик од пада радног комада за робота изнад главе ЕОАТ

  6. Интегрисана магнетна детекција положаја

     -- Уграђени магнетни прстен унутар тела цилиндра; М9БВ прекидач преноси дигитални сигнал ПЛЦ-у да процени присуство радног комада и статус чељусти за аутоматизовану логику блокаде.

  7. Разноврсни интегрисани изглед порта

     -- Стандардни бочни порт, крајњи бочни порт, аксијални унапред монтирани утиски елементи поједностављују вођење цеви без додатних адаптера за крајњи ефектор робота.

Јединствена универзална табела техничких спецификација

Теоријска сила стезања @0,5 МПа (Јединица: Н)

Водич за избор корак по корак

  1. Избор потеза

     -- Мали танки делови, уски отвор, захтевају велику брзину и фреквенцију → МХЗ2 стандардни ход

     -- Радни комади великих димензија, вађење калупа са дубоким шупљинама, потребан широки отвор → МХЗЛ2 дуги ход

  2. Избор режима акције

     -- Континуална производња 24 сата, максимизирајте силу стезања → Д двоструког дејства

     -- Станица за врућу пресу / штанцање, спречава дробљење радног предмета након губитка снаге → С једносмерног дејства НО

     -- Робот утовар/истовар изнад главе, избегавајте испадање дела при нестанку струје → Ц једноструки НЦ

 3. Избор стила вилице

     -- Компактан мини уређај са ограниченим простором → Н уска чељуст

     -- Танки листови, ПЦБ, руковање уским зазором → 3 равне танке чељусти

     -- Потребно је монтирати проширене прилагођене уређаје → 1 чељуст са бочним резом / 2 чељусти са отвором

 4. Избор распореда порта тела

     -- Фиксна обична радна станица, стандардно усмеравање цеви → празно тело стандардног бочног порта

     -- Робот ЕОАТ, аеродинамичан распоред цеви → В/К/М аксијално унапред инсталирано тело улазног порта

     -- Уски простор за цеви са стране ормарића → Тело отвора на Е крајњој страни

 5. Избор детекције сигнала положаја

     -- Потпуно аутоматска производна линија, ПЛЦ-у је потребна повратна информација о статусу радног предмета и чељусти → Опремите М9БВ магнетне прекидаче (2 ком подразумевано)

     -- Једноставно ручно учвршћење без аутоматске сигналне логике → Основни модел без магнетног прекидача

Типични сценарији примене у индустрији

  1. МХЗ2 Стандард Строке Апплицатион

     -- 3Ц електроника: брзо сортирање и брање ПЦБ-а, чипова, конектора, малих пластичних делова

     -- Прецизни хардвер: високофреквентно утовар/истовар микро осовина, шрафова, утиснутих минијатурних компоненти

     -- Машине за паковање: позиционирање и стезање чепова за боце, малих картона и етикета

     -- Опрема за оптичку инспекцију: Мини део за позиционирање за станице за визуелну детекцију

  2. МХЗЛ2 Лонг Строке Апплицатион

     -- Велики пластични делови, дебеле плоче и вишеслојни наслагани материјал за хватање

     -- Избацивање делова калупа у дубоку шупљину, помоћно бризгање од вађења великог радног комада

     -- Картонске кутије, чврсте пластичне кутије и пренос великих комада

     -- Крајњи ефектор робота за руковање материјалом мешовитих величина са више спецификација

Стандардна решења пнеуматских кола

  1. Круг 1: хватаљка двоструког дејства за линије за масовну производњу

     -- АФЦ јединица за ваздух → 4В210 5/2 електромагнетни вентил → ПУ6 цев → МХЗ2/МХЗЛ2 хватаљка (М9БВ пребацује ожичен на ПЛЦ дигитални улаз)

  2. Круг 2: Сигурносни круг за заустављање искључивања за роботе изнад главе

     -- АР регулатор притиска → 3В 3/2 електромагнетни вентил → МХЗ2-КСКСЦ једносмерни НЦ хватач дугог хода

  3. Круг 3: Мини ручни, једноставни круг

     -- АЦ1500 мини јединица за сервисирање ваздуха → 3Ф ножни вентил → ПУ4 танка цев → МХЗ2-10Д минијатурна стандардна хватаљка

Мере предострожности при руковању и одржавању

     -- Инсталирајте АФ серију 5μм прецизних филтера за ваздух узводно од хватаљке; улазак прашине у водилицу изазива заглављивање и драстично скраћује радни век.

     -- Строго поравнајте центар гравитације радног предмета са централном осом чељусти; ексцентрично једнострано тешко оптерећење доводи до неравномерног хабања шина.

     -- Одржавајте стабилан ваздушни притисак од 0,4 ~ 0,5 МПа за рад високог циклуса; избегавајте дуготрајан континуирани рад под пуним притиском од 0,7 МПа.

     -- Резервни међуспремник за магнетне прекидаче да бисте спречили оштећење сонде услед ударца вилице велике брзине.

     -- Не користите у окружењима са јаком киселином, алкалијом или органским растварачем високе концентрације током дужег периода; компоненте за заптивање ће кородирати и прерано пропасти.

Резиме једне реченице

     СОЛХ МХЗ2 стандардне високофреквентне и МХЗЛ2 паралелне пнеуматске хватаљке дугог хода усвајају линеарну структуру водича са два клипа са прецизношћу ±0,01 мм, Д/С/Ц три режима деловања и више заменљивих опција чељусти и портова, опремљене М9БВ магнетним позиционим прекидачима, који се широко користе за 3Ц робот за паковање и хардвер за аутоматско паковање, АТ цламп. трансфер.
