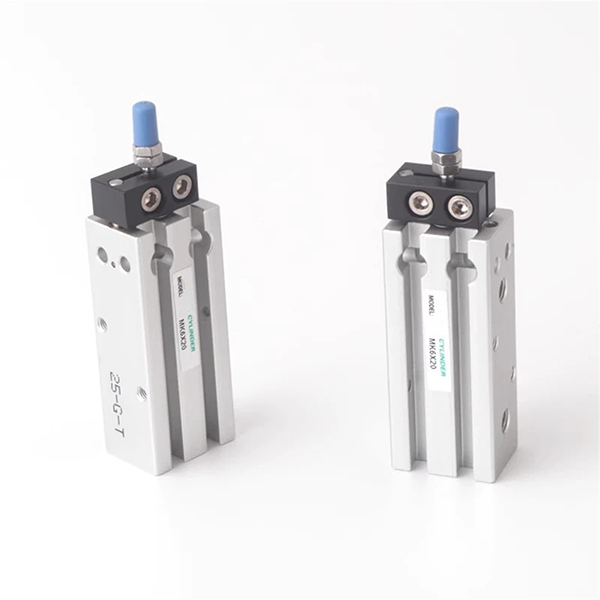

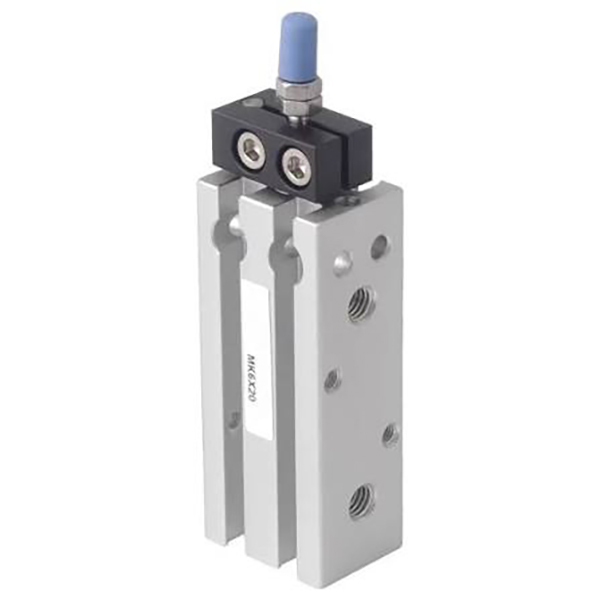

Вишенаменски цилиндар серије МК

Компактни цилиндар против ротације са више носача серије МК

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

     Танки вишенаменски цилиндар серије СОЛХ МК је надограђена верзија МД цилиндра са уграђеним механизмом против ротације. Квадратно тело подржава инсталацију са шест површина без додатних носача. Структура против увртања ограничава ротацију клипњаче, омогућава паралелну инсталацију са више цилиндара, идеално за прецизну аутоматизацију ограниченог простора са захтевима за угаоно позиционирање. Директно заменљив са Аиртац МД и СМЦ ЦКС серијама.

Структура и карактеристике

     -- Квадратно танко алуминијумско кућиште, интегрисани прорез за вођицу против ротације;

     -- Тврда анодизирана цијев, хромирана клипњача, издржљива и лагана;

     -- Пуне варијанте: МК (двоструко дејство), МСК (продужна опруга), МТК (увлачење опруге), МКД (двострука шипка), МКЈ (подесиви ход двоструке шипке); суфикс -С за уграђени магнет;

     -- Прецизност против ротације ≤±0,5°, избегавајте угаоно одступање радног предмета;

     -- Поставља се на предњу, позадину, леву, десну, горњу, доњу страну; подржавају паралелни склоп један поред другог;

     -- Обимни жлебови сензора за инсталацију флексибилног магнетног прекидача.

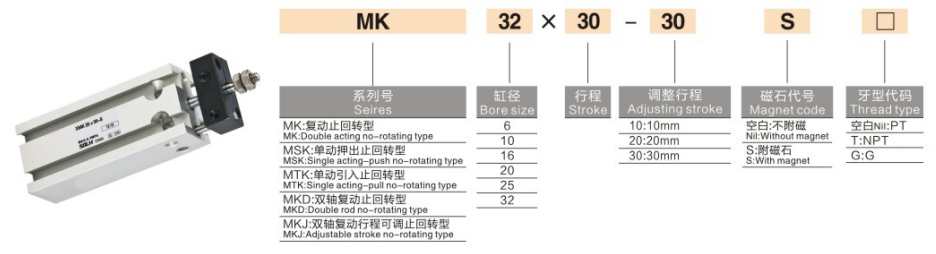

Правило кодирања модела

   1. Пример: МК20-50-С

     -- МК: Шифра серије; К=против ротације; Д=двоструки штап; Ј=подесиви ход

     -- 20: Величина отвора: 6/10/16/20/25/32 мм

     -- 50: Дужина хода 5~100 мм

     -- -С: Уграђени магнетни прстен

Техничке спецификације

Теоретски потисак и повлачење @0,5 МПа (појединачни штап, Н)

Водич за одабир

     -- Изаберите отвор са минимално 50% сигурносне маргине за радно оптерећење;

     -- Додајте 5 ~ 10 мм додатка на практичан ход; макс. стандардни ход: 100 мм;

     -- Изаберите -С модел ако је потребна детекција положаја; изаберите МКД дуплу шипку за стање бочног оптерећења.

Резиме једне реченице

     СОЛХ МК компактни цилиндар за монтажу са шест површина опремљен уграђеним механизмом против ротације, погодан за прецизно позиционирање и компактан вишецилиндарски распоред у опреми за аутоматизацију ограниченог простора.
