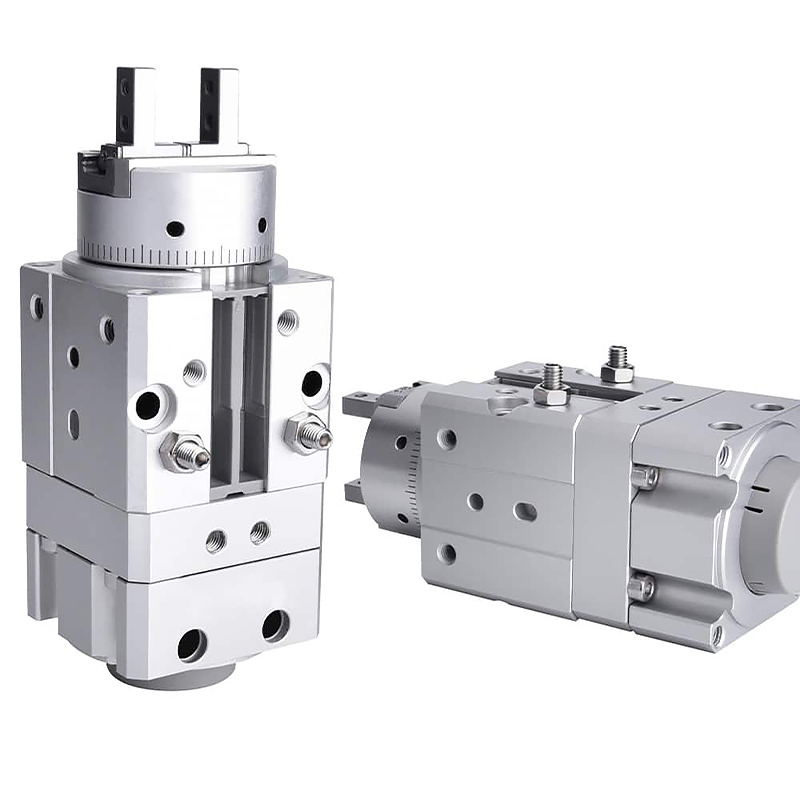

Интегрисана ротирајућа хватаљка МРХК серије (тип лопатица, хватање и ротација све у једном)

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

     СОЛХ МРХК серија је интегрисани актуатор који комбинује ротациони цилиндар типа лопатице и паралелни хватач са 2 чељусти. Основне предности: ултра-компактна интегрисана структура, стандардни углови закретања од 90° / 180°, фино подешавање угла од ±10°, универзална монтажа у 5 смера, рад велике брзине и високе прецизности. То је пожељно решење за стезање радног комада са малим и средњим оптерећењем, окретање, промену правца линије преноса и станице у ограниченом простору. Замените дискретну комбинацију ротационог стола + одвојену хватаљку да бисте поједноставили механички распоред.

Основна структура и радне карактеристике

     -- Принцип рада: Интегрисана ротирајућа јединица са лопатицама покреће ротацију излазног вратила, у складу са уграђеним паралелним хватачем. Једноделна структура без додатних спојних носача.

     -- Заслуге интеграције: Укупна дужина је скраћена за ~20% у поређењу са подељеним ротационим столом + склопом хватаљке. Избегавајте љуљање и повлачење цеви/каблова током ротације за лакше кретање и бржи одзив.

     -- Подешавање угла закретања: Стандардне верзије од 90° и 180°. Крајњи граничници завртњи омогућавају укупно подешавање од ±10° (±5° на сваком крају) да би се задовољили захтеви за позиционирање под више углова.

     -- Флексибилна монтажа: 5 монтажних површина (2 аксијалне крајње стране + 3 бочне стране). Лоцирање избочина на горњој/доњој и бочној рупи за позиционирање за брзо центрирање и лако склапање.

     -- Материјал и издржљивост: тело од тврдог анодизираног алуминијума, заптивке лопатица отпорне на хабање и чељусти од нерђајућег челика. Механички радни век ≥5 милиона циклуса, стабилан за високофреквентне аутоматизоване линије.

     -- Компатибилност сензора: Фабрички опремљен магнетним прстеном. Подржава до четири магнетна прекидача: два за детекцију ротационог лимита и два за повратну везу отворене/затворене чељусти да би се реализовала потпуна контрола положаја у затвореном кругу.

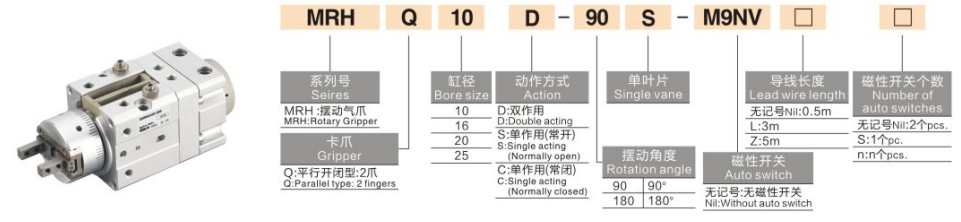

Комплетно правило кодирања модела

 1. Пример модела: МРХК16Д-90С-М9Б

  2. Стандардни референтни примери налога

     -- МРХК10Д-90С: Отвор 10, чељуст двоструког дејства, ротација 90°, једнокрилна ротирајућа јединица, без прекидача

     -- МРХК25Д-180С-М9БВ: отвор 25, замах од 180°, опремљен магнетним прекидачем М9БВ

Техничке спецификације универзалног језгра (тестни притисак: 0,5 МПа)

Основне конкурентске предности

  1. Компактна структура све у једном, уштеда простора и стабилно кретање

     -- Комбинована функција хватања и ротације смањује укупну димензију, елиминише отпор кабла/цеви током ротације, идеално за уске шупљине опреме.

  2. Стандардни замах од 90° / 180° са финим подешавањем угла

     -- Подесиви опсег ротације од ±10°, погодан за окретање радног комада, пренос правца и процесе позиционирања у више углова.

  3. Монтажа у 5 смерова + структура за прецизно лоцирање

     -- Аксијална и бочна вишеоријентисана инсталација, лоцирање избочина и рупа за иглице поједностављују центрирање и скраћују време пуштања у рад.

  4. Висока фреквенција и висока прецизност за лака/средња оптерећења

     -- Тачност понављања чељусти ±0,01 мм, окретање вилице до 180 цпм; дизајниран за радне комаде од 0,1 ~ 5 кг.

  5. Мониторинг сензора са више тачака за ПЛЦ блокаду

     -- До четири магнетна прекидача могу да се монтирају да истовремено надгледају граничне положаје ротације и статус отворене/затворене чељусти за аутоматизовану секвенцијалну контролу.

Методе монтаже и типичне индустријске примене

  1. Опције монтаже

     -- Аксијална хоризонтална монтажа: Промена смера обратка на монтажним линијама

     -- Уздужна вертикална монтажа: Оптерећење горе-доле плус обртно дејство за алатне машине

     -- Бочна бочна монтажа: бочно хватање и превртање у скученим станицама

  2. Типични сценарији примене

     -- 3Ц и електроника: хватање и окретање кућишта телефона, поклопци батерија и минијатурне прецизне компоненте

     -- Аутомобилске компоненте: Пренос унутрашњих пластичних делова, гумених елемената и малих одливака

     -- Паковање и логистика: промена смера за мале кутије, палете и материјале у врећама

     -- Општа аутоматизација: Пребацивање станица, окретање радног комада од 180° и монтажа позиционирања

Водич за брзи избор у 3 корака

  1. Избор проврта на основу масе радног предмета

     -- 10 ≤ 1 кг; 16 = 1 ~ 2 кг; 20 = 2 ~ 3 кг; 25 = 3 ~ 5 кг. Одржавајте минималну сигурносну маргину од 30%.

  2. Потврда угла замаха

     -- Изаберите 90С за обрт од 90°; изаберите 180С за окретање од 180°. Изаберите МРХК ако је потребно фино подешавање обртног хода.

  3. Усклађивање конфигурације

     -- Контрола положаја у затвореној петљи: Инсталирајте четири магнетна прекидача серије М9 да бисте надгледали и ротациони и статус чељусти.

     -- Ограничени распоред инсталације: Дајте приоритет интегрисаном моделу МРХК уместо склопа подељеног ротационог стола + хватаљке.

Резиме једне реченице

     СОЛХ МРХК интегрисана ротирајућа хватаљка комбинује паралелно стезање чељусти и окретање у једну компактну јединицу са стандардним подесивим углом закретања од 90°/180°, монтажом у 5 смерова и компатибилношћу са више сензора; савршено решење за лагано и средње оптерећење за окретање радног комада, утовар/истовар и пренос правца на аутоматизованим производним линијама у ограниченом простору.
