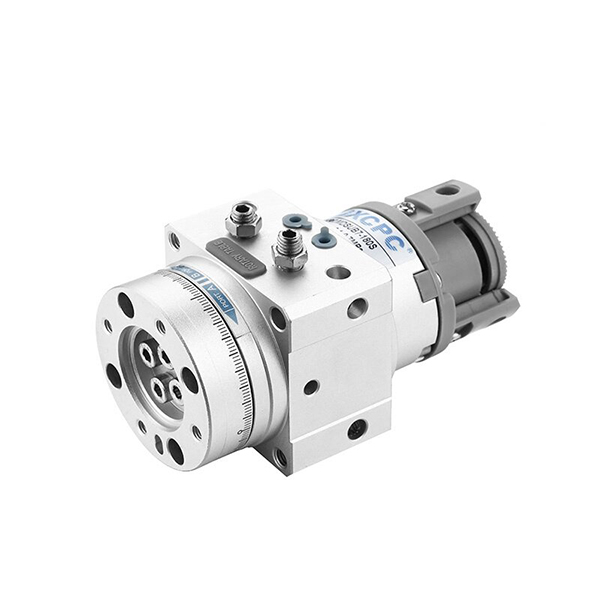

Ротациони цилиндар серије МСУБ | Компактни осцилирајући цилиндар високе прецизности

Бренд: СОЛХ од Рицхге Тецхнологи

1. Преглед производа и основне структурне карактеристике

     СОЛХ МСУБ серија је високо прецизни једнокрилни ротациони стони цилиндар дизајниран за прецизне осцилирајуће апликације са малим оптерећењем. Одликује га интегрисана компактна структура, фино подесиви угао закретања, монтажа на више површина и ултра-ниски зазор. Покривајући 4 спецификације величине (које одговарају отвору φ10/φ15/φ20/φ30), широко се примењује у ротацији манипулатора, позиционирању малог индексирања и станицама за окретање радног комада, служећи као главно решење за окретање високе прецизности за аутоматизоване прецизне производне линије.

  1.1 Интегрисани ротациони сто и структура цилиндра

     Интегрисани дизајн ротационе платформе и погонског цилиндра потпуно елиминише зазор зупчаника уз повећану укупну крутост. Стандардни модел постиже ултра-ниску толеранцију испадања, док надограђена МСУА верзија високе прецизности пружа тачност колебања платформе унутар ≤0,03 мм, обезбеђујући стабилно и поновљиво прецизно позиционирање.

 1.2 Дизајн са једним лопатицом високог оптерећења

     Усвајањем оптимизованог једнокрилног структуралног распореда, цилиндар има мању запремину и мању тежину. Његов капацитет носивости је 2~3 пута већи од традиционалних цилиндара серије ЦРБ1 исте величине, чиме се истовремено остварује минијатуризација и излаз високог обртног момента.

  1.3 Прецизно подесив угао закретања

     • Стандард Строке: 90° / 180° опционо за различите ротационе захтеве.

     • Толеранција финог подешавања: Једнокрилни дизајн подржава фино подешавање ±5° на оба краја; Двокрилни тип подржава фино подешавање ±2,5°.

     • Прецизност позиционирања: Строга толеранција угла замаха од 90°±10′ / 180°±10′, испуњавајући захтеве за високо прецизно индексирање и окретање.

 1.4 Флексибилне опције монтаже и цевовода

     • Пипинг Моде: Бочни и аксијални цевовод опциони; Модели опремљени магнетним прекидачима подржавају само бочне цеви за стабилно прикупљање сигнала.

     • Режим монтаже: Структура прирубнице са више лица подржава инсталацију у свим смеровима, ефикасно штеди унутрашњи простор опреме и прилагођава се сценаријима компактног распореда.

  1.5 Мало цурење и дуг радни век

     Усвајање прилагођене специјалне заптивне структуре како би се минимизирало унутрашње и спољашње цурење ваздуха. Стандардни дизајн рада без уља прилагођава се чистом производном окружењу и општим индустријским радним условима, смањујући трошкове одржавања и продужавајући континуирани радни век.

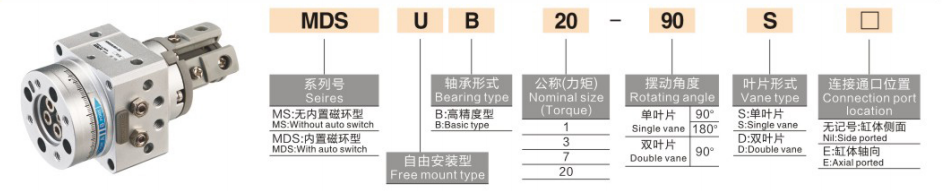

2. Комплетна правила именовања модела и примери поруџбина

  1. Типични примери модела: МСУБ7-180С, МДСУБ20-90С

  2. Стандардни примери налога

     • Стандардни немагнетни модел: МСУБ7-180С (Величина 7, угао заокрета од 180°, без магнетног прстена)

     • Модел магнетне повратне спреге: МДСУБ20-90С (Величина 20, угао заокрета од 90°, уграђени магнетни прстен за инсталацију прекидача)

3. Општи технички параметри (20℃, стандардно стање)

  3.1 Основне спецификације

     • Оперативни режим: Једнострука лопатица двоструког дејства

     • Воркинг Флуид: Компримовани ваздух (рад без уља)

     • Температура околине5℃~60℃

     • Опсег радног притиска: Величина 1: 0.2~0.7МПа; Величина 3/7: 0,15~0,7МПа; Величина 20: 0,15 ~ 1,0 МПа

     • Време замаха (@0,5МПа): 0,07~0,3с/90° (подесиво)

     • Беаринг Типе: Клизни лежај високог оптерећења

  3.2 Табела кључних параметара перформанси

4. Смернице за конфигурацију и избор језгра

  4.1 Избор величине (на основу обртног момента и оптерећења)

     • Величина 1 (φ10): Излаз обртног момента 0,3 Н·м, погодан за микро ултра-лако оптерећење (≤1 кг) и сценарије високофреквентног прецизног ротационог кретања.

     • Величина 3 (φ15): Излаз обртног момента 0,7 Н·м, идеалан за мале апликације са малим оптерећењем (1~3 кг), као што је роботска ротација зглоба руке.

     • Величина 7 (φ20): Излаз обртног момента од 0,9 Н·м, савршено одговара малим и средњим оптерећењем (3~5 кг) за позиционирање индексирања и станицама за окретање предмета.

     • Величина 20 (φ30): 2,9 Н·м високог обртног момента, применљиво за средње тешке (5~10 кг) тешке задатке ротационог позиционирања.

  4.2 Избор угла и прецизности

     • Угао заокрета од 90°: Дизајниран за окретање под правим углом и пребацивање смера, широко се користи за утовар/истовар радног комада и позиционирање управљања од 90°.

     • Угао заокрета од 180°: Погодно за ротацију у пола циклуса и окретање радног комада, остваривање позиционирања за 180° уназад и двосмерно пребацивање станица.

     • Надоградња високе прецизности: Изаберите МСУА серију за ултра-високе захтеве прецизности са прецизношћу колебања платформе ≤0,03 мм.

  4.3 Конфигурација магнетног прекидача

     • МСУБ (немагнетни): Основна економична верзија без магнетног прстена, економична за једноставно циклично кретање без захтева за повратним сигналом.

     • МДСУБ (магнетни): Уграђени магнетни прстен, компатибилан са Д-Т791/Д-Т792 магнетним прекидачима са произвољно подесивим позицијама сенсинга, подржава аутоматску контролу везе ПЛЦ сигнала.

5. Типични сценарији примене

     • Прецизни роботски системи: Примењује се на ротацију зглобова малих робота и љуљање крајњег ефектора, одликује се лаганом, компактном величином и великом поновљивошћу позиционирања.

     • Аутоматизоване станице за индексирање: Савршено за 90°/180° прецизно индексирање, позиционирање детекције и позиционирање монтажне станице у индустрији електронике и малих кућних апарата.

     • Обрада и управљање: Идеално за окретање и конверзију смера радних комада са малим оптерећењем (≤10 кг) на транспортним линијама, постижући нулти зазор и глатку ротацију без утицаја.

     • Мале ротационе платформе: Широко се користи у микро ротирајућим платформама, штампању етикета и ротацији станица за обележавање, са флексибилном инсталацијом и малим потешкоћама у одржавању.

6. Брзо поређење МСУБ и ЦРБ2 / ЦРБУ2 серије

7. Водич за брзи избор у 3 корака

     1. Избор величине: Израчунајте обртни момент на основу тежине радног предмета и радијуса ротације са фактором сигурности ≥2. Изаберите величину 1 за оптерећење ≤1 кг, величину 3 за 1 ~ 3 кг, величину 7 за 3 ~ 5 кг, величину 20 за 5 ~ 10 кг.

     2. Избор угла: Изаберите угао замаха од 90° за окретање под правим углом и управљање; изаберите угао замаха од 180° за полу-циклусно окретање и обрнуто позиционирање.

     3. Функционални избор: Изаберите МДСУБ са магнетним прстеном за повратну везу сигнала и ПЛЦ везу; надоградите на МСУА серију за захтеве за ултра-високу прецизност позиционирања.

Резиме једне реченице

     Компактни ротациони цилиндар са лопатицама серије СОЛХ МСУБ одликује се интегрисаним дизајном стола високе прецизности, подесивим углом закретања и великим капацитетом оптерећења, пружајући мали зазор, високу стабилност и прецизна ротирајућа решења за аутоматизовано окретање и индексирање са лаким оптерећењем на нивоу од 10 кг.
