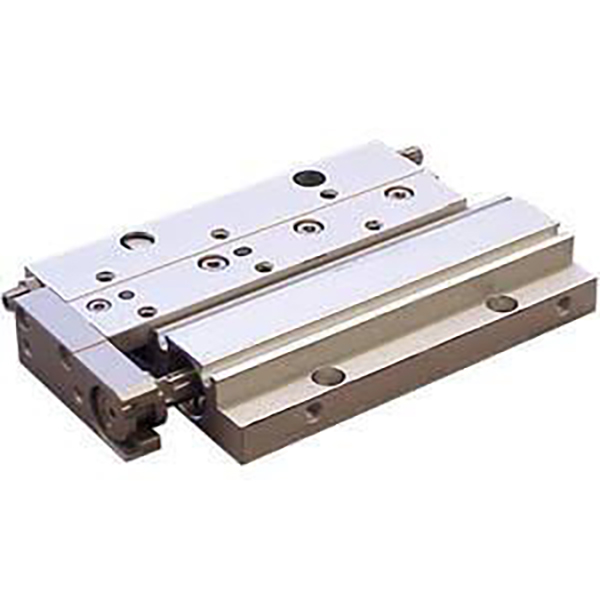

Ултра-танак пнеуматски клизни сто високе чврстоће МКСФ серије

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

     СОЛХ МКСФ серија је ултра танак, пнеуматски клизни сто високе чврстоће са дугим ходом дизајниран за опрему за аутоматизацију ограничене висине. Са паралелним распоредом цилиндричне и попречне ваљкасте водилице, двостраном конструкцијом горње/доње монтаже и носивим капацитетом средњег оптерећења, постиже ултра-ниску висину каросерије која је 40% тања од конвенционалних МКСС клизача исте спецификације. Са стабилним позиционирањем средње прецизности, глатким дуготрајним радом и високофреквентном цикличном издржљивошћу, он служи као основно решење нископрофилног клизача за прецизно руковање материјалом, монтажу и пребацивање станица у компактним аутоматизованим системима.

Позиционирање језгра и структурне карактеристике

     -- Погонска структура са двоструким дејством: Усваја стабилан рад двоструког дејства са величинама отвора у распону од φ8 до φ20мм, пружајући поуздано средње оптерећење од 20~180Н, савршено одговара сценаријима прецизног руковања средњег оптерећења.

     -- Дизајн паралелног цилиндра и попречног ваљка: Водилица и цилиндар су распоређени паралелно, одвајајући носивост од заптивног кретања клипњаче. Ова структура пружа високу крутост, ниско трење, рад без размака и изузетно глатко линеарно кретање.

     -- Ултра-танко тело ниског профила: Висина тела је само 16~27мм, 40% нижа од еквивалентних МКСС модела. То је оптималан избор за ултра-ниски клиренс и веома компактан распоред опреме.

     --Поуздане перформансе средње прецизности: Обезбеђује 0,03 мм паралелност кретања, 0,05 мм вертикалност и ±0,02 мм тачност понављања позиционирања, у потпуности испуњавајући стандардне захтеве за аутоматизовано позиционирање средње прецизности.

     -- Двострано монтирање високе прецизности: Опремљен са горњим пролазним рупама и доњим отворима са навојем, плус рупама за игле за прецизно позиционирање. Подржава позитивну и обрнуту инсталацију, гарантујући високу тачност поновљене монтаже након демонтаже и поновног састављања.

     -- Флексибилна инсталација цеви и сензора: Компатибилан са попречним и аксијалним двосмерним цевоводима. Уграђени магнетни прстен са скривеним дизајном клизног жлеба за инсталацију магнетног прекидача, штеди простор за инсталацију без структуралних сметњи.

     -- Подесиви ход и опције са више пуфера: Стандардни полиуретански пуфери на оба краја за стабилно амортизовање. Садржи 5 мм подесиви ход по крају (10 мм укупан стандардни опсег тримовања), са опционом Кс11 спецификацијом за ултра-дуго фино подешавање од 15 мм и опционим хидрауличним одбојницима за сценарије удара високе фреквенције.

Комплетно правило кодирања модела

   1. Пример модела: МКСФ12-50-М9БВ

   2. Стандардни референтни примери налога

     -- МКСФ8-20: Стандардни модел без прекидача, отвор 8 мм, ход 20 мм, двоструко дејство

     -- МКСФ20-100-2М9Б: отвор од 20 мм, дуг ход 100 мм, двоструки магнетни прекидачи за двосмерно праћење положаја

     -- МКСФ16-75-Кс11: 16 мм отвор, 75 мм ход, 15 мм продужено подешавање хода

Основне техничке спецификације (@0,5 МПа, двоструко дејство)

Основне перформансе и предности производа

     -- Ултра-танка компактна структура за екстремну уштеду простора: Са ултра-ниском висином тела од 16~27мм, 40% тањим од МКСС серије, савршено се прилагођава опреми са ултра малим зазором и густим сценаријима модуларног распореда где се конвенционални клизачи не могу инсталирати.

     -- Висока крутост и стабилан рад са дугим ходом: Унакрсна водилица са ваљцима упарена са интегрисаним монолитним телом елиминише празнине и деформације. Одржава стабилан рад без подрхтавања под максималним ходом од 100 мм и условима високофреквентног циклуса.

     -- Двострана монтажа са јаком прилагодљивошћу: Подржава фиксирање горњег отвора кроз рупу и доњу инсталацију са урезним отвором, компатибилно са позитивним и обрнутом монтажом. Опремљен рупама за игле за прецизно позиционирање како би се осигурала висока тачност понављања након поновљеног растављања и склапања.

     -- Флексибилни подесиви ход и адаптација на више станица: Стандардно фино подешавање од 5 мм по крају (укупни опсег од 10 мм). Опциона Кс11 спецификација обезбеђује 15 мм продужено подешавање хода, испуњавајући прецизне захтеве за калибрацију хода за аутоматизоване процесе са више станица.

     -- Без уља и дуг радни век уз мало одржавања: Усваја заптивање са ниским трењем и радни дизајн без уља, са веком трајања од преко 5 милиона циклуса. Применљив је и на чиста индустријска окружења и на конвенционалне аутоматизоване производне линије са минималним дневним захтевима за одржавањем.

Методе монтаже и типични сценарији примене

   1. Двоструки начини монтаже

     -- Горња монтажа: Фиксирано преко горњих пролазних рупа са горњим распоредом оптерећења. Упарен са клиновима за позиционирање за високо прецизно позиционирање и стабилно оптерећење.

     -- Боттом Моунтинг: Фиксирано преко доњих нарезних рупа за директну површинску инсталацију опреме. Одликује се чврстом монтажом и идеалан је за обрнуту монтажу.

   2. Типичне индустријске примене

     -- 3Ц Електронска индустрија: Ламинација екрана, руковање модулима, пренос ПЦБ плоче, пребацивање станице за детекцију и прецизно позиционирање електронских компоненти.

     -- Аутоматизација прецизне монтаже: Пресовање малих делова, монтажа терминала, погон завртња за закључавање и циклични рад лаганог алата.

     -- Машине за паковање: Гурање материјала, погон резног алата, ламинирање етикета и транспорт материјала на кратке удаљености.

     -- Општа опрема за аутоматизацију: Покретна каросерија опреме, преклапање производне линије и високофреквентна циклична линеарна вожња средњег оптерећења.

МКСФ вс МКСХ вс МКСС | Поређење ниског профила и компактних клизних табела

Водич за брзи избор у три корака

   1. Избор величине отвора према оптерећењу: Пречник отвора подударања према тежини радног комада: φ8 ≤ 2кг, φ12=2~5кг, φ16=5~10кг, φ20=10~15кг. Резервишите најмање 50% маргине оптерећења да бисте обезбедили стабилан дуготрајан рад.

   2. Строке Цонфирматион: Стандардни ход се креће од 10 мм до 100 мм. Дајте предност МКСФ серији за сценарије дугог хода (≥50мм); изаберите МКСХ серију за радне услове кратког хода и високе фреквенције.

   3. Усклађивање конфигурације:
     --  Детекција положаја: Опремити са двоструким М9Б магнетним прекидачима за прецизно праћење положаја двосмерног хода.

     -- Строке Фине Адјустмент: Изаберите стандардни -Кс10 (одрезивање од 5 мм) за редовну употребу; изаберите -Кс11 (15 мм продужено обрезивање) за вишеструку прецизну калибрацију.

     --  Буфферинг Оптимизатион: Усвојити стандардне полиуретанске пуфере за конвенционални рад; надоградите на хидрауличне пуфере за сценарије за високофреквентне ударе и смањење буке.

Резиме једне реченице

     СОЛХ МКСФ серија ултра-танких пнеуматских клизних столова високе крутости има 40% нижу висину тела од МКСС-а, водилицу високе крутости са попречним ваљцима, двострану монтажу и дуготрајну стабилност при средњем оптерећењу, служећи као језгро са високим трошковима и перформансама за компактну аутоматизацију са ограниченом висином и високо прецизно руковање средње фреквенције.
