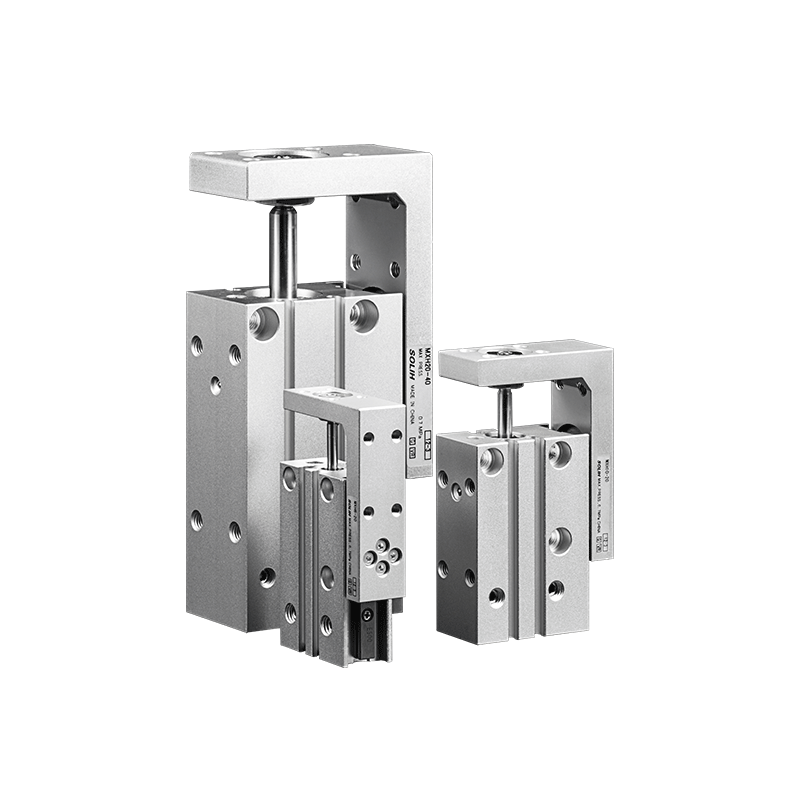

Компактни уски пнеуматски клизни сто са дугим ходом серије МКСХ

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

     СОЛХ МКСХ серија је компактни пнеуматски клизни сто уског типа опремљен системом линеарних водећих куглица које циркулишу. Интегришући лагани дизајн, високу крутост и продужене перформансе хода до 60 мм, има ултра уску ширину кућишта која штеди значајан простор за инсталацију. Са одличним капацитетом оптерећења против скретања и способношћу средње прецизности позиционирања, посебно је оптимизован за паралелну инсталацију са више клизача и операције прецизног преноса у аутоматизованим сценаријима са екстремно ограниченим простором, служећи као идеално решење за микролинеарну вожњу дугог хода за 3Ц електронику и прецизну аутоматизацију.

Основна структура и карактеристике дизајна

     --  Двоклипна погонска структура: Усваја режим вожње са двоструким клипом и двоструким дејством, пружа стабилну излазну силу и изванредне перформансе синхроног рада, обезбеђујући конзистентно линеарно кретање током високофреквентног цикличног рада.

     --  Бесконачна кружна шина водилица: Опремљен са бесконачним кружним кугличним линеарним водилицама, које карактеришу високу структурну крутост и одличну стабилност линеарног кретања. Паралелизам путовања се контролише унутар 0,05 мм за кратке потезе, ефикасно избегавајући подрхтавање кретања и одступање.

     -- Ултра-уско компактно тело: Оптимизована структура уске ширине, много тања од традиционалних клизних столова из МКСК и МКСС серије, савршено подржавајући густи распоред више слајдова један поред другог како би се максимално искористио простор опреме.

     -- Врхунски капацитет оптерећења против помака: Дозвољени обртни момент је приближно 6 пута већи од традиционалне МКСУ серије, са знатно побољшаном отпорношћу на ексцентрично оптерећење и конзолно оптерећење, прилагођавајући се сложеним условима рада једностране силе.

     --  Вишесмерна флексибилна инсталација: Подржава 4-смерну монтажу са попречним рупама/рупама са навојем и уздужним рупама са навојем. Усклађен са тространим дизајном цевовода, испуњава различите захтеве за инсталацију и распоред цевовода за уске и сложене структуре опреме.

     -- Универзална адаптација сензора: Уграђени магнетни прстен као стандард, са двостраним сензорским жлебовима компатибилним са магнетним прекидачима серије Д-М9□ и А93, остварујући прецизну детекцију положаја хода и повратну везу сигнала.

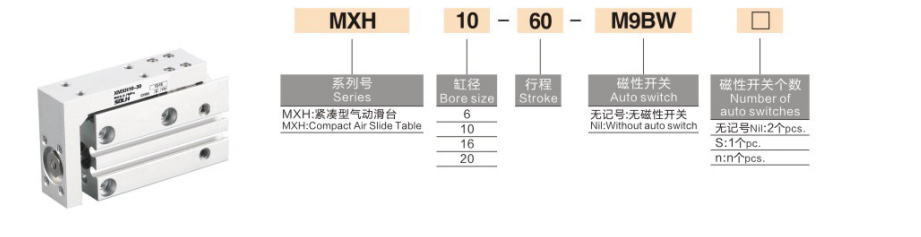

Комплетно правило кодирања модела

   1. Пример модела: МКСХ16-50З-М9НЛ

   2. Стандардни референтни пример налога

     --  МКСХ10-30-М9БВ: Пречник 10 мм, ход 30 мм, НПН магнетни прекидач са дужином жице од 1 м

Основне техничке спецификације

Референтна табела излазне силе и оптерећења (@0,5МПа)

Фактор сигурности ≥2; Вертикално оптерећење захтева верификацију дозвољеног обртног момента

Спецификација дозвољеног обртног момента (капацитет оптерећења против помака, Н·м)

Сценарији апликација и поређење избора производа

   1. Сценарији приоритетних апликација за МКСХ серију

     --  Опрема са екстремно ограниченим простором: Ултра уски дизајн кућишта подржава густу упоредну инсталацију више клизних столова, савршено уклапајући се у унутрашњост минијатуризоване аутоматизоване опреме.

     --  Средње прецизне операције дугог хода: Максимални ход до 60 мм са прецизношћу понављања од ±0,02 мм, што далеко превазилази стабилност позиционирања обичних пнеуматских цилиндара, задовољавајући захтеве средње прецизног преноса са дугим ходом.

     --  Високофреквентни пренос са малим оптерећењем: Идеално за циклично руковање и позиционирање електронских компоненти, терминала, малих пластичних делова и прецизних алата.

     --  Радни услови оптерећења против помака: Одлична отпорност на обртни момент омогућава стабилан рад под једностраном силом и сценаријима конзолне инсталације, решавајући проблеме скретања и подрхтавања обичних клизача.

Поређење серије МКСХ вс МКСК вс МКСС

Смернице за професионалну селекцију

     --  Подударање величине отвора: Контролишите хоризонтално оптерећење унутар 50% номиналне вредности и вертикално оптерећење унутар 25% номиналне вредности, са гарантованим фактором сигурности не мањим од 2 да би се обезбедио стабилан дуготрајан рад.

     -- Строке Ресерватион: Резерва 5~10мм маргине хода током избора; максимални стандардни ход серије МКСХ је 60 мм да би се избегао ограничени удар и побољшао радни век.

     -- Избор начина монтаже: Изаберите попречну монтажу за ултра уски простор; усвојите уздужну монтажу за сложене и вишеслојне сценарије инсталације како бисте уштедели укупни простор опреме.

     -- Оптимизација бафера: Опремити хидрауличним одбојником када радна брзина прелази 300 мм/с или тежина терета прелази 3 кг, ефикасно смањујући удар и вибрације на терминалу.

     -- Конфигурација сензора: Двострани жлебови сензора подржавају инсталацију двоструког магнетног прекидача, остварујући прецизну детекцију на месту и продужавања и увлачења за праћење положаја у пуном ходу.

Резиме једне реченице

     Уски компактни пнеуматски клизни сто СОЛХ МКСХ серије има ултра уско тело, високу отпорност на обртни момент, дуг ход од 60 мм и средњу прецизност ±0,02 мм, са монтажом у 4 смера и радом без уља, што је оптимално исплативо решење за густу инсталацију и лако оптерећење, високофреквентно прецизно ограничење простора.
