Преглед производа

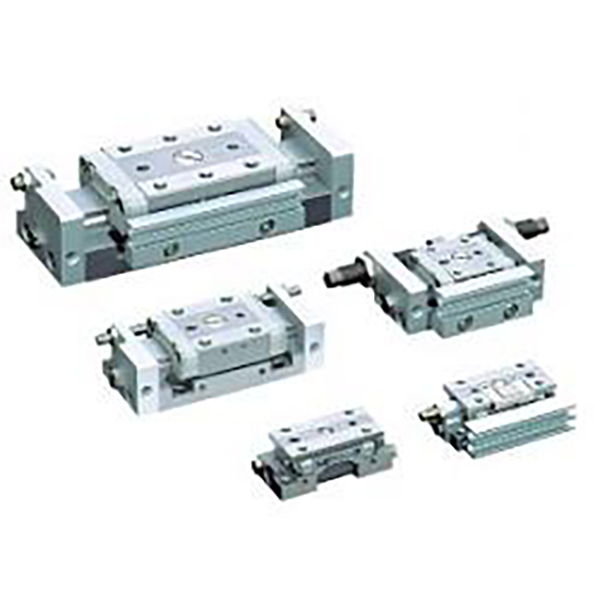

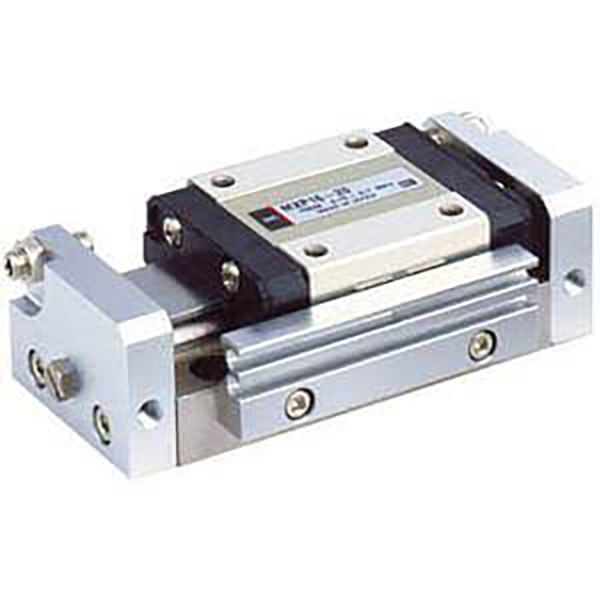

     СОЛХ МКСП серија је врхунски ултра-високе прецизности компактни пнеуматски клизни сто дизајниран за ригорозне сценарије микро-позиционирања. Усвајајући уграђену структуру водилице цилиндра и интегрисано тело од нерђајућег челика, пружа паралелизам на нивоу микрона, ултра-ниску грешку ротације и изузетну крутост. Подржавајући цевовод у двоструком смеру и стабилан циклус високе фреквенције, савршено је прикладан за 3Ц прецизну монтажу, оптичку детекцију и позиционирање микро компоненти високе прецизности, служећи као врхунски модел за софистициране минијатурне апликације за линеарну вожњу.

Основна структура и карактеристике дизајна

     --  Дриве Моде: Двосмерни рад са двосмерним дејством, величине отвора φ6/8/10/12/16мм, покрива опсег лаганог оптерећења од 10~120Н.

     -- Интегрисана премиум структура: Садржи уграђену цилиндарску линеарну водилицу и једноделно тело од мартензитног нерђајућег челика. Носиви механизам је потпуно изолован од заптивног покрета клипњаче, чиме се постиже екстремна крутост и минимално трење.

     -- Ултра-висока прецизност: Паралелност кретања 0,004 мм, паралелност монтаже 0,02 мм, тачност ротације ±0,03° (φ6/8/10) / ±0,04° (φ12/16), пружајући ултра-стабилне перформансе прецизног позиционирања водеће у индустрији.

     -- Ултра-компактно уско тело: Висина тела само 17~23мм, 10%~20% ужа од МКСЈ еквивалентних модела, омогућавајући ултра густ распоред за изузетно скучене радне просторе.

     -- Флексибилност цевовода у два правца: Подржава и бочне и аксијалне цевоводе са променљивим распоредом на лицу места, прилагођавајући се различитим захтевима за усмеравање цевовода на лицу места.

     -- Универзална компатибилност сензора: Стандардни дупли жлебови магнетног прекидача омогућавају уградњу 2 магнетна прекидача М9Б за поуздано двосмерно праћење положаја.

     -- Пуферовање и ограничавање на више нивоа: Стандардни двоструки гумени одбојници за смањење буке и удара; опциони метални лимитатори хода са једним/двоструким крајем, плус опција хидрауличног пуфера за моделе φ8 и изнад, са подесивим опсегом хода од 0~5мм за ултра-прецизну контролу позиционирања.

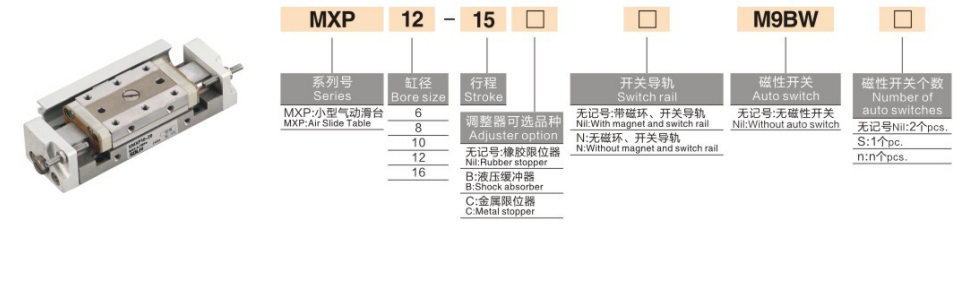

Комплетно правило кодирања модела

   1. Пример модела: МКСП8-15-Б-М9БВ

   2. Стандардни референтни примери налога

     --  МКСП6-5: Стандардни тип, без магнетног прекидача, отвор 6 мм, ход 5 мм, двоструко дејство

     --  МКСП10-20-Б-2М9Б: Отвор 10 мм, ход 20 мм, двоструко ограничење метала, 2 ком М9Б магнетни прекидачи

     -- МКСП12-25-Д: Отвор 12 мм, ход 25 мм, метална граница продуженог краја, компатибилан са аксијалним цевима

Основне техничке спецификације (@0,5 МПа, двоструко дејство)

Основне конкурентске предности

   1. Прецизност и стабилност ултра-високог микронског нивоа
     -- Има ултра низак паралелизам кретања од 0,004 мм и тачност ротације од ±0,03°, упарен са прецизношћу понављања позиционирања од ±0,01 мм. Елиминише микро-тресање и девијацију положаја, у потпуности испуњавајући строге захтеве за прецизношћу за оптичку детекцију, ламинацију микро компоненти и процесе тестирања високе прецизности.

   2. Уграђена структура цилиндра и ултра-уско компактно тело
     -- Цилиндар је уграђен унутар структуре шине водилице, смањујући ширину каросерије за 10%~20% у поређењу са МКСЈ моделима. Иновативни двосмерни бочни/аксијални дизајн цеви омогућава флексибилно пребацивање на лицу места, решавајући ограничења распореда цевовода у ултра уским густим станицама.

   3. Висока крутост и дуг радни век
     -- Једноделно тело од мартензитног нерђајућег челика и интегрисана структура водилице пружају одличну отпорност на деформације и структурну крутост. Усваја дизајн заптивки са ниским трењем без уља, компатибилан са чистим радионицама и лаким индустријским окружењима, постижући радни век без одржавања од преко 5 милиона циклуса.

   4. Високофреквентни глатки рад
     -- Врхунско заптивање са ниским трењем и високо прецизна куглична водилица обезбеђују ултра-глатко кретање. Радна брзина се креће од 50 до 500 мм/с, подржава стабилан високофреквентни циклус изнад 350 цпм без муцања или подрхтавања, идеалан за дугорочне задатке позиционирања са кратким ходом који се понављају.

   5. Флексибилна адаптација инсталације у више сцена
     -- Подржава горњу, доњу и бочну тространу монтажу са рупама за игле за прецизно позиционирање. Симетрична структура ваздушног отвора омогућава замену левог и десног цевовода на лицу места, потпуно разбијајући ограничења смера и прилагођавајући се различитим конструкцијским дизајном опреме.

Обрасци за монтажу и типичне примене

   1. Методе монтаже

     -- Горња монтажа: Фиксно кроз пролазне рупе са рупама за игле за прецизно позиционирање, погодно за горњу инсталацију радног комада и сценарије позиционирања високе прецизности који захтевају нулти померање.

     --  Боттом Моунтинг: Фиксно преко доњих навојних рупа са стабилном и поузданом структуром, применљиво за монтажу површине стандардне опреме и фиксну линеарну вожњу.

     --  Бочна монтажа: Фиксирано преко рупа са бочним навојем, савршено за опрему са ограниченим вертикалним простором и густим паралелним распоредом више клизних јединица.

   2. Типични сценарији примене

     --  3Ц Елецтроницс: Монтажа и лепљење чипа, фокусирање модула сочива, ултра-прецизно позиционирање микро компоненти, тестирање циклуса сонде

     --  Оптицал Екуипмент: прецизно кретање ЦЦД камере, фина калибрација оптичког сочива, ласерско позиционирање, вожња платформе за детекцију високе прецизности

     --  Микро прецизна монтажа: Минијатурно аутоматско закључавање шрафом, пресовање терминала, прецизно уметање компоненти, високо прецизна убода

     -- Медицинска опрема: Прецизна контрола микро пумпе, прецизно пребацивање минијатурног вентила, телескопско позиционирање малих инструмената

Поређење избора дијапозитива: МКСП вс МКСЈ вс МКСК

Водич за брзи избор у 3 корака

   1. Избор отвора према оптерећењу
     -- φ6 ≤1кг / φ8=1~2кг / φ10=2~4кг / φ12=4~6кг / φ16=6~10кг. Резервишите најмање 50% сигурносне маргине оптерећења да бисте обезбедили стабилан прецизан рад.

   2. Строке Цонфирматион Стандардни опсег хода: 5 ~ 30 мм. Дајте приоритет кратким ходовима (5~20 мм) за услове рада високе фреквенције да бисте одржали већу тачност позиционирања и оперативну стабилност.

   3. Усклађивање конфигурације

      --  Надгледање положаја: Опремите 2 М9Б магнетна прекидача за повратну информацију о положају двосмерног хода у реалном времену.

     -- Прецизно ограничење и пуферовање: Изаберите металну границу са два краја (Б) за 0~5 мм подесиво прецизно позиционирање; изаберите хидраулични тампон за моделе φ8 и више да бисте смањили удар високе фреквенције.

     --  Адаптација цевовода: Усвојите аксијалне цеви за распоред ултра уског простора и бочне цеви за конвенционалне стандардне сценарије инсталације.

Резиме једне реченице

     СОЛХ МКСП серија ултра-високе прецизности пнеуматских клизних столова има ултра-ниски паралелизам од 0,004 мм, минималну грешку ротације, уграђену интегрисану водилицу, цевоводе који се могу преклопити у два смера и опциони хидраулични тампон, који служи као врхунска микро линеарна степеница високе крутости за оптичку аутоматску детекцију и ултрапрепречну медицинску опрему.
