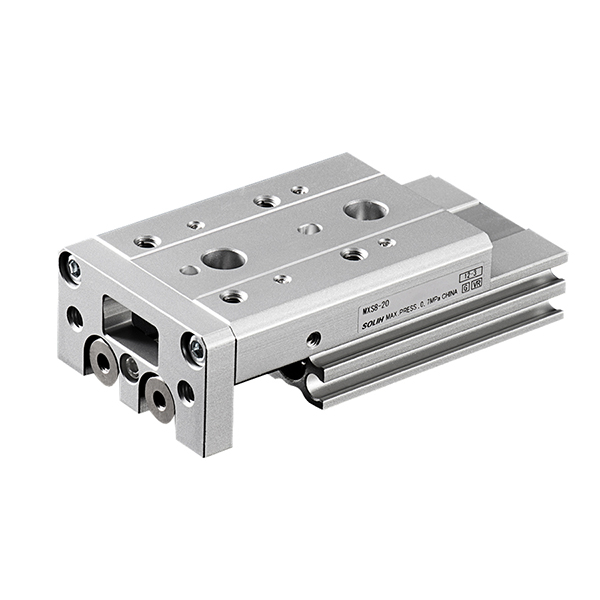

Пнеуматски клизни сто МКСС серије | Унакрсни ваљкасти тип са двоструким цилиндром

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

     СОЛХ МКСС серија је интегрисани пнеуматски клизни сто високе крутости, високе прецизности опремљен погонском структуром са двоструким клипом и професионалним попречним ваљкастим вођицама. Са ултра танким компактним телом, преднапрегнутим системом вођица са нултим зазором и удвострученим излазним потиском, пружа ултра-стабилно линеарно кретање са прецизношћу понављања до ±0,01 мм. Интегрисани дизајн све-у-једном значајно смањује запремину опреме у поређењу са традиционалним комбинацијама подељеног цилиндра + спољних вођица. Широко се примењује у прецизном линеарном преносу, монтажи поравнања, електронским и полупроводничким алатима, служећи као оптимална унапређена замена за конвенционална решења за линеарну вожњу.

Основна структура и принцип рада

     -- Двоклипни систем вожње: Прихвата структуру са двоструким клипом са двоструким дејством, обезбеђујући двоструко већи потисак од једноцилиндричних клизача са истом величином отвора. Осигурава високо синхрони рад и ефикасно елиминише скретање и љуљање током високофреквентног кретања.

     -- Врхунска попречна шина водилица: Уграђена високо прецизна попречна водилица са ваљцима са дизајном предоптерећења, нултим зазором, одличном структурном крутошћу и снажном отпорношћу на радијално оптерећење и отклон обртног момента. Стабилно одржава ±0,01 мм ултра-високу тачност понављања позиционирања за дуготрајан циклични рад.

     -- Интегрисани све-у-једном дизајн: Цилиндар и клизни сто су савршено интегрисани као једна јединица, смањујући укупну запремину инсталације за 30%~50% у поређењу са структурама подељеног типа. Не захтева ручно поравнавање током инсталације, што значајно побољшава ефикасност монтаже и конзистентност структуре.

     -- Флексибилна тространа монтажа: Подржава доњу, бочну и аксијалну инсталацију у три смера са унапред подешеним рупама за игле за прецизно позиционирање. Подржава директну инсталацију на слагање и бочну фиксну монтажу, прилагођавајући се разноврсним захтевима за распоредом компактне опреме.

     -- Уграђена адаптација сензора: Опремљен стандардним унутрашњим магнетним прстеном, са резервисаним уграђеним жлебовима на телу компатибилним са магнетним прекидачима серије Д-М9□ и А93. Уградни дизајн избегава структурне сметње и обезбеђује прецизну повратну информацију о положају хода.

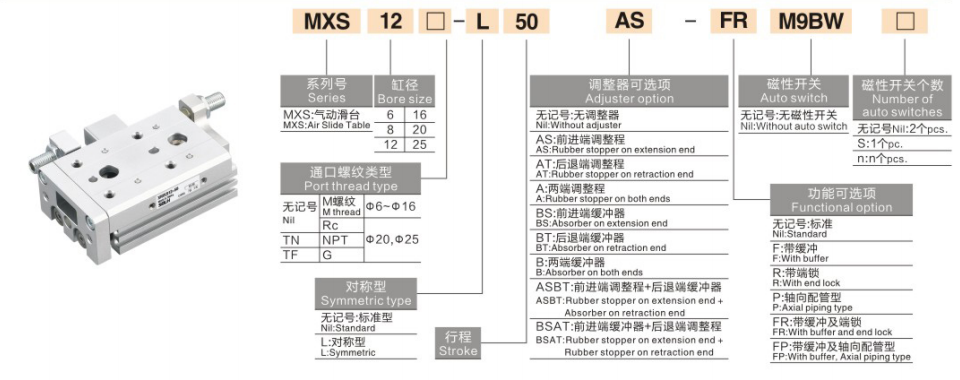

Комплетно правило кодирања модела

   1. Пример модела: МКСС16-50АС-М9БВ

   2. Стандардни референтни пример налога

     -- МКСС20-75А-ФР-М9НЛ: Пречник 20 мм, ход 75 мм, подешавање хода на два краја, аксијални цевовод, ПНП магнетни прекидач са дужином жице од 3 м

Опште основне техничке спецификације

Референтна табела излазне силе и оптерећења (@0,5МПа, хоризонтална инсталација)

Напомена: Носивост опада са дужим ходом и већом брзином; фактор сигурности ≥2; вертикално оптерећење захтева дозвољену проверу обртног момента

Сценарији примене и упутства за избор

   1. Сценарији приоритетних апликација за МКСС серију

     --  Позиционирање и пренос ултра високе прецизности: Идеалан за прецизан линеарни пренос и поравнање електронских компоненти, терминала, оптичких сочива и минијатурних модула са строгим захтевима за позиционирање од ±0,01 мм.

     -- Компактна опрема са ограниченим простором: Ултра-танка интегрисана структура смањује висину опреме за 30% у поређењу са обичним клизним столовима, савршено се уклапају у минијатурне и веома компактне аутоматизоване станице.

     -- Радни услови високе чврстоће и отпорности на скретање: Дизајн вођице са попречним ваљцима пружа одличну отпорност на обртни момент и толеранцију на ексцентрично оптерећење, погодан за вожњу по З-оси робота и станице за монтажу високе прецизности са сложеним условима силе.

     -- Високофреквентни краткоходни циклични рад: Стабилан за дуготрајан рад на високој фреквенцији унутар кратког хода од 10 ~ 50 мм, одржавајући доследну прецизност без помака или подрхтавања.

     -- Поједностављење структуре и смањење трошкова: Интегрисана структура цилиндра и вођице у потпуности замењује традиционалну подељену комбинацију "цилиндар + спољна вођица", поједностављујући механички дизајн и смањујући трошкове монтаже и одржавања.

Кључне тачке професионалне селекције

     -- Избор величине отвора: Ускладите величину отвора према тежини радног комада и начину уградње. Контролишите хоризонтално оптерећење унутар 50% номиналне вредности и вертикално оптерећење унутар 25% номиналне вредности како бисте осигурали стабилан рад.

     -- Избор потеза: Резервишите маргину хода од 5~10 мм током избора модела. Изаберите АС/АТ/А регулатор хода (фино подешавање од 0~5 мм) ако је потребно прецизно сечење хода.

     -- Усклађивање правца монтаже: Доња монтажа за хоризонтално руковање материјалом; бочна монтажа за бочну фиксну инсталацију; аксијална монтажа за слагање по З-оси и вишеслојну монтажу.

     -- Оптимизација конфигурације бафера: Стандардни гумени пуфер за конвенционални рад. Опремите хидрауличним одбојником када радна брзина прелази 300 мм/с или тежина терета прелази 5 кг да бисте смањили удар и вибрације терминала.

     -- Подешавање детекције положаја: Компатибилан са М9Б/М9Н магнетним прекидачима. Двострано уграђени жлебови подржавају инсталацију 2 прекидача да би се реализовала прецизна детекција сигнала на месту и за продужавање и за увлачење потеза.

Резиме једне реченице

     Двоцилиндрични пнеуматски клизни сто СОЛХ МКСС серије усваја врхунску унакрсну водилицу са ваљцима и интегрисану структуру све-у-једном, са удвострученим потиском, ±0,01 мм ултра-високом прецизношћу, супериорном крутошћу и капацитетом против скретања, служећи као врхунско прецизно решење за прецизну аутоматску линеарну монтажу и електронску пре-континуалну монтажу.
