РМ Серија Магнетна спојница Цилиндар без шипке | Аиртац Цомпацт вођени дуги ход

Бренд: СОЛХ од Рицхге Тецхнологи

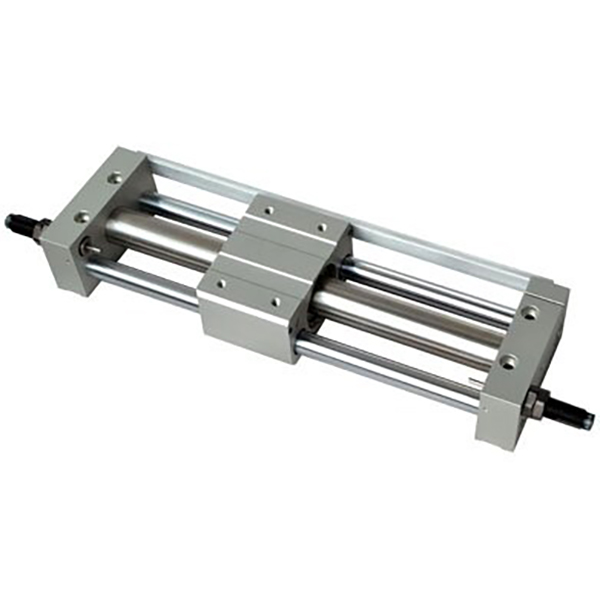

РМТ

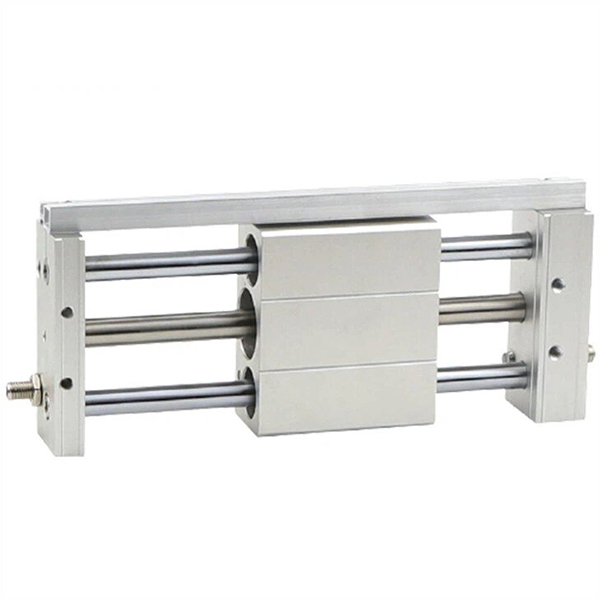

РМТЛ

Преглед производа

     СОЛХ РМ серија је главни цилиндар са магнетном спојницом без шипке у Аиртац стилу дизајниран за компактне, дугоходне и вођене линеарне захтеве вожње. Усвајајући бесконтактни магнетни синхрони пренос између унутрашњег клипа и спољашњег клизног стола, потпуно затворена структура постиже потпуну нулту цурење и рад без прашине. Покривајући четири модела са језгром, укључујући основни тип и тип вођене шипке, величина отвора се креће од φ10 до φ40 мм са максималним ходом од 2000 мм. Са уграђеним вођењем, широком температурном прилагодљивошћу и високим перформансама, савршено је прикладан за линеарни трансфер дугог хода и сценарије аутоматизације чистог простора, служећи као пожељна домаћа алтернатива СМЦ ЦИ1/ЦИ3 серији.

Класификација основног модела и структурне карактеристике

1. Комплетна класификација модела породице РМ

• РМС основни тип: Ултра-минималистичка структура без уграђеног система за вођење. За уградњу су потребни спољни потпорни носачи и линеарне водилице. Одликује се најнижим трошковима и идеалан је за пројекте осетљиве на буџет са резервисаним структурама за вођење.

• РМТ стандардни вођени тип: Опремљен са двоструким вођицама и клизним лежајевима за интегрисану функцију вођења. Може да поднесе бочна и ексцентрична оптерећења без спољних водилица, што омогућава једноставну и брзу монтажу за конвенционалне услове рада.

• РМТЛ прецизно вођени тип: Усваја проширене вођице високе прецизности и лежајеве велике крутости ради побољшања прецизности линеарног кретања. Прецизност понављања позиционирања достиже ±0,1 мм, испуњавајући захтеве за високопрецизно позиционирање хода и пренос на микро растојање.

• РМХ тип клизача високог оптерећења: Оптимизовано са ојачаним клизним шинама и структуром водилице високе чврстоће, са одличним капацитетом оптерећења и перформансама против скретања. Може се директно користити као самостални клизни сто за тешке и стабилне радне сценарије.

2. Основне структурне предности

• Погон магнетне спојнице и чисте перформансе без цурења: Уграђени магнетни низ велике снаге остварује немеханички синхрони пренос. Потпуно затворена цилиндарска цев потпуно изолује унутрашње ваздушне кругове од спољашњег окружења, постижући нулто цурење ваздуха и рад без прашине. У потпуности је у складу са хигијенским стандардима за храну, електронику и апликације за медицинско чишћење.

• Компактан дизајн без шипке и уштеда простора: Без структуре продужетка клипњаче смањује простор за уградњу за 50% у поређењу са традиционалним цилиндрима клипњаче. Одржава стабилан линеарни рад без савијања чак и под условима дугог хода од максимално 2000 мм, савршено подржавајући дизајн компактне опреме.

• Изолована структура отпорна на прашину и продужени радни век: Комора клипа и клизни сто су потпуно изоловани како би се спречило да спољна прашина, прљавштина и нечистоће уђу у унутрашњост цилиндра. Оптимизована комбинација прстена отпорног на хабање и прстена отпорног на прашину ефикасно смањује губитак трења и продужава укупан радни век.

• Интегрисани дизајн штапа са два водича (РМТ/РМТЛ/РМХ): Самостална структура за вођење елиминише потребу за спољним клизним шинама. Ефикасно се одупире бочној сили и сметњама ексцентричног оптерећења, обезбеђујући глатко и стабилно повратно кретање уз већу ефикасност инсталације.

• Конфигурација са више бафера за стабилан рад: Стандардни фиксни гумени одбојници са два краја апсорбују радни удар и смањују буку при раду. Опциони подесиви одбојници и хидраулични одбојници подржавају стабилан рад при максималној брзини од 500 мм/с, избегавајући крути удар током цикличног кретања великом брзином.

Комплетно правило кодирања модела

1. Примери модела: РМТ20-500 | РМС16-300-С

2.Стандардни референтни примери налога

• РМС16-300: 16 мм отвор, 300 мм ход, основни невођени тип без магнетног прекидача

• РМТ20-500-С: отвор 20 мм, ход 500 мм, стандардни вођени тип са магнетним додатком

• РМТЛ25-800: отвор 25 мм, ход 800 мм, вођени тип високе прецизности

Основне техничке спецификације (20℃ стандардно стање)

1. Основне опште спецификације

• Оперативни режим: Магнетна спојница са двоструким дејством, бесконтактни синхрони пренос

• Воркинг Флуид: Филтрирани компримовани ваздух (40μм филтрација, доступан рад без уља)

• Температура околине: -20 ℃ ~ 70 ℃ (индустријска класа ултра широке температуре)

• Опсег радног притиска: 0,15~0,7МПа; Доказни притисак: 1.0МПа

• Стандардна радна брзина: 50~500 мм/с

• Буффер Моде: Стандардни двоструки фиксни гумени одбојник; опциони подесиви одбојник / хидраулични пуфер

• Магнетна сила држања: 55~1400Н (постепено се повећава са величином отвора)

2. Табела кључних параметара перформанси (@0,5МПа)

Основна упутства за конфигурацију и избор

1. Избор величине проврта према оптерећењу и потиску

• φ10~φ16 (Мицро Лигхт Дути): Погодно за оптерећења ≤2кг, намењено кратком ходу прецизном преносу компоненти и операцијама микропозиционирања у минијатурној електронској опреми за аутоматизацију.

• φ20~φ25 (Општа лака дужност): Усклађен са лаким оптерећењем од 4 ~ 6 кг, идеалан за конвенционалне операције гурања и повлачења дугог хода (≤1000 мм) у општим аутоматизованим производним линијама.

• φ32~φ40 (средње оптерећење): Применљиво за сценарије средњег оптерећења од 10 ~ 16 кг, савршено прилагођено за руковање материјалом дугог хода и високофреквентним цикличним радним условима у опреми за паковање и аутоматизацију логистике.

2. Избор модела и система за вођење

• РМС основни тип: Ултра јефтино решење без уграђеног вођења. Погодно за пројекте осетљиве на буџет и опрему са унапред инсталираним спољним линеарним водилицама, које захтевају фиксацију носача са два краја.

• РМТ стандардни вођени тип: Све-у-једном дизајн двоструке водилице са уграђеним вођењем лежаја. Може да издржи конвенционална бочна оптерећења без спољних додатака за вођење, карактеришући једноставну инсталацију и широку прилагодљивост за стандардне услове рада.

• РМТЛ прецизно вођени тип: Проширене вођице високе прецизности оптимизују стабилност линеарног кретања, постижући тачност понављања позиционирања до ±0,1 мм. Најбољи избор за прецизно позиционирање, прецизну монтажу и сценарије високе линеарне потражње.

• РМХ тип клизача високог оптерећења: Ојачана клизна шина и структура водилице високе чврстоће увелико побољшавају способност против скретања и носивост. Може да замени независне клизне столове за обављање задатака вожње са великим оптерећењем и дугим ходом.

3. Избор окружења и функционалне конфигурације

• Апликација за чисто окружење: Безконтактни магнетни пренос без цурења и прашине без контакта избегава секундарно загађење. РМТ и РМТЛ самонавођени модели су пожељни за дуготрајан стабилан рад у прехрамбеним, медицинским и електронским чистим радионицама.

• Надоградња радних услова велике брзине: Опремити екстерним хидрауличким одбојницима за уклањање крајњег удара, стабилно подржавајући континуирани рад велике брзине до 500 мм/с за високофреквентне цикличне производне линије.

• Повратна информација о прецизној позицији: Додајте -С магнетну опремљену конфигурацију, компатибилну са магнетним прекидачима серије Д-М9, остварујући позиционирање хода у више тачака и повратну везу електричног сигнала у реалном времену за аутоматизовану контролу везе.

Типични сценарији индустријске примене

• Електронски пренос материјала чисте собе: Структура магнетне спојнице без прашине и нултог загађења се широко користи за руковање материјалом на велике удаљености у радионицама за полупроводнике и ЛЦД без прашине, ефикасно штитећи чисту производну средину.

• Померање линије за паковање хране и лекова: Самонавођени интегрисани дизајн поједностављује инсталацију и свакодневно одржавање, савршено испуњавајући захтеве за гурањем и повлачењем радног комада дугог хода за опрему за паковање лаке и средње оптерећености са хигијенским и поузданим перформансама.

• Аутоматизована контрола врата и штитова опреме: Компактна структура без шипке штеди 50% простора за уградњу, погодна за стабилно отварање и затварање заштитних врата опреме дугог хода, штитника за прашину и сигурносних поклопаца.

• Прецизно позиционирање дугих монтажних линија: РМТЛ високопрецизни вођени модел обезбеђује одличну линеарност и тачност позиционирања понављања, испуњавајући 1~2м прецизно позиционирање на ултра-великим удаљеностима и захтеве производних линија за циклично транспортовање.

• Реновирање компактне опреме и уштеда простора: Служи као идеална замена за традиционалне цилиндре клипњача у сценаријима дугог хода (>500 мм), у великој мери оптимизујући распоред опреме и реализујући компактан аутоматизовани дизајн опреме.

Поређење основних параметара серије РМ и ЦИ1 / ЦИ3 серије

Водич за брзи избор у три корака

1. Потврда величине отвора: Израчунајте потребан потисак на основу стварне тежине терета са фактором сигурности ≥2. Препоручена правила: ≤2кг → φ16; 4~6кг → φ25; 10~16 кг → φ40.

2. Потврда типа модела: Одаберите РМС за ултра-ниски буџет; РМТ за стандардне опште услове рада; РМТЛ за захтеве за високо прецизно позиционирање; РМХ за тешко оптерећење и сценарије против скретања.

3. Потврда спецификације потеза: Изаберите стандардни ход од 50~1000 мм за конвенционалну употребу; опциони продужени ход до 2000 мм за потребе вожње на средње велике удаљености.

Резиме једне реченице

     СОЛХ РМ серија Аиртац цилиндар са магнетном спојницом без шипке интегрише разноврсне самонавођене структуре, ултра-широку прилагодљивост температурама и чисте перформансе без цурења, служећи као домаће решење за дугоходну линеарну вожњу са високим трошковима за аутоматизовану опрему средњег буџета.
