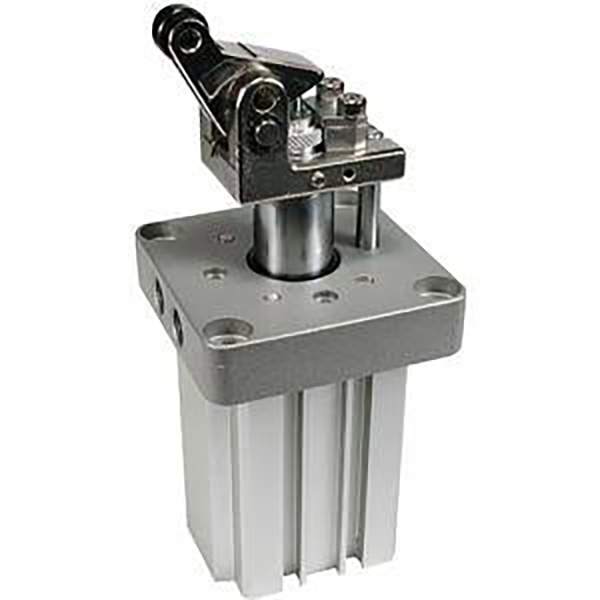

РС2Х цилиндар са чепом за тешке услове рада | Подесиви цилиндар за заустављање полуге хидрауличног одбојника

Бренд: СОЛХ од Рицхге Тецхнологи

1. Преглед производа и основне структурне предности

     СОЛХ РС2Х серија је нова генерација тешких цилиндара са граничником са полугом, професионално дизајнирана за позиционирање и ограничавање транспортних линија са великим оптерећењем. Доступан у великим величинама отвора φ50/63/80 мм, има ултра-високу силу заустављања, подесиви хидраулични одбојник, лагану компактну структуру и врхунску отпорност на удар. Посебно применљив за тешке палете од 50–500 кг и плоче за алате, служи као главна компонента за заустављање за тешке аутоматизоване транспортне линије, која се широко користи у сценаријима заустављања радног комада, позиционирања трансфера и ограничавања станице.

  1.1 Надограђене перформансе за тешке услове рада

     Као унапређена замена за традиционалну серију РС1Х, РС2Х постиже више од 30% повећања силе заустављања. Усвајајући комбиновано појачање силе полуге и структуру хидрауличног тампона, савршено издржава ударна оптерећења високе фреквенције и стабилно ограничава тешке радне комаде у распону од 50 кг до 500 кг, решавајући проблеме недовољне силе и лаког квара старих модела под великим оптерећењем цикличног рада.

  1.2 Компактна и лагана оптимизација

     У поређењу са серијом РС1Х, модел φ63-30 такта смањује укупну тежину за 22% и скраћује укупну дужину за 9 мм. Оптимизована интегрисана структура штеди простор за инсталацију док побољшава укупну структурну крутост, остварујући мању величину, мању тежину и већу стабилност.

  1.3 Подесиви хидраулични пуфер језгра

     Уграђени подесиви хидраулични одбојник као стандард. Корисници могу слободно да подешавају отпор пригушења преко ротационог диска за подешавање како би се прилагодили радним комадима различите тежине и брзине транспорта. Пуфер подржава брзу замену без алата отпуштањем завртња М4, што значајно побољшава ефикасност одржавања на лицу места и смањује време застоја.

  1.4 Дизајн полуге високе чврстоће и двоструког ваљка

     Полуга високе чврстоће је опремљена побољшаном унутрашњом бафер структуром. Доступне су две опције материјала за ваљак: смола (Л) и угљенични челик (М), са отпорношћу на хабање и перформансама против пуцања. Увећани пречник ваљка обезбеђује несметан рад котрљања и снажну способност против скретања, ефикасно избегавајући заглављивање и оштећење ексцентричног оптерећења током заустављања под великим оптерећењем.

 1.5 Потпуно заменљиве и разноврсне конфигурације

     Инсталационе димензије су потпуно заменљиве са традиционалном серијом РС1Х, подржавајући директну замену и надоградњу без модификације оквира учвршћења. Опционе проширене функције укључују механизам за закључавање против одскока, ручно откључавање и прекидач за детекцију полуге, испуњавајући захтеве контроле сложених услова рада са великим оптерећењем.

  1.6 Структура без уља и дугог века трајања

     Опциони режими двоструког дејства, двоструког и једносмерног дејства са опругом покривају различите оперативне захтеве. Чврста хромирана клипњача и тврдо анодизирано тело цилиндра пружају одличну отпорност на хабање и ударце. Дизајн рада без уља прилагођава се чистом окружењу и радним условима заваривања отпорним на прскање уз ниске трошкове одржавања и дуг век трајања.

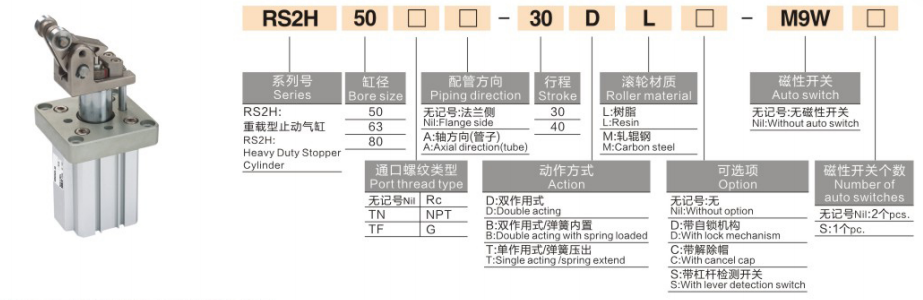

2. Комплетна правила именовања модела и примери поруџбина

  1. Типични примери модела: РС2Х63-30ЛМ9БВ, РС2Х80-40ТЛ-ДСР

  2. Стандардни примери поруџбина

    • Општи модел за тешке услове рада: РС2Х63-30ЛД-М9БВ (φ63 отвор, 30 мм ход, смолни ваљак, двоструког дејства, са М9БВ магнетним прекидачем)

    • Модел закључавања високе сигурности: РС2Х80-40ТМ-КСЦ102 (проврт φ80, ход 40 мм, ваљак од угљеничног челика, једносмерни, са механизмом за закључавање против одскока)

3. Општи технички параметри (20℃, 0,5МПа стандардно стање)

  3.1 Основне спецификације

     • Оперативни режим: Двосмерни, опруге, двосмерни, опруге једносмерног дејства

     • Опсег радног притиска: 0,05~1,0МПа; Доказни притисак: 1,5 МПа

     • Температура околине: -10℃~60℃ (окружење без леда)

     • Буффер Систем: Стандардни уграђени подесиви хидраулични одбојник + гумени одбојник са два краја

     • Режим подмазивања: Рад без уља

     • Метод инсталације: Стандардна монтажа на прирубницу, доступна је монтажа на 4 стране магнетног прекидача

  3.2 Стандардна комбинација проврта и хода

  3.3 Теоријска сила заустављања (јединица: кН @0,5 МПа, излаз полуге)

  3.4 Поређење тежине производа (Јединица: кг @ Стандардни ход)

4. Смернице за конфигурацију и избор језгра

 4.1 Избор материјала за ваљак

     • Смолни ваљак (Л): Ниска бука и заштита од гребања површина палета. Идеалан за мала/средња оптерећења (50–200 кг) и рад велике брзине (≤0,5 м/с), штитећи радне предмете уз обезбеђивање стабилног заустављања.

     • Ваљак од угљеничног челика (М): Ултра висока отпорност на хабање и јака отпорност на ударце. Погодно за тешка оптерећења (200–500 кг), вожњу бициклом високе фреквенције (≥1000 пута дневно) и тешке индустријске услове рада са дугим веком трајања.

  4.2 Избор режима рада

     • Двоструко дејство (Д): Двосмерно контролисано стезање и отпуштање са максималном силом заустављања. Оптимизовано за рад са великим оптерећењем и високим фреквенцијама старт-стоп.

     • Двоструко дејство са опругом (Б): Аутоматско отпуштање након нестанка струје, давање приоритета сигурности опреме и особља. Савршено за опасне станице и сценарије заштите од искључења.

     • једносмерни (Т): Продужење опруге, начин увлачења компресије ваздуха. Штедљив и исплатив, применљив за сценарије заустављања са малим оптерећењем и ниским фреквенцијама.

  4.3 Опциони функционални додаци за тешке услове рада

     • Механизам за закључавање (-КСЦ102): Аутоматско закључавање након заустављања ради спречавања одскока и померања радног предмета, погодно за брзе станице са малим оптерећењем и против померања.

     • Функција ручног откључавања: Ручно отпустите ручицу током нестанка струје или квара опреме, обезбеђујући безбедно и практично одржавање на лицу места.

     • Прекидач за детекцију полуге: Детектује продужетак полуге и статус ресетовања, подржава контролу ПЛЦ везе и аутоматизовано блокирање за интелигентне производне линије.

5. Типични сценарији примене

     • Линије за транспорт палета за тешке услове рада: Специјализовано за заустављање, позиционирање преноса и спречавање померања 200–500 кг тешких алатних плоча у аутомобилској индустрији, индустрији кућних апарата и логистици, пружајући стабилне перформансе ограничавања тешког оптерећења.

     • Тешке станице за заваривање и алатне машине: Примењује се за стезање заваривачких инструмената са великим оптерећењем, ограничавање утовара/истовара алатних машина и позиционирање тешког калупа. Структура пуфера је отпорна на јак удар и спречава ерозију шљаке заваривања.

     • Аутоматизовани системи складиштења и трансфера: Користи се за стереоскопско заустављање палета у складишту, позиционирање АГВ пристајања и ограничење механизма за преокрет за тешке услове рада, са стабилним кретањем и поузданим повратним сигналом.

     • Брзе транспортне линије за тешке услове рада: Погодно за заустављање тешких предмета велике брзине (≤0,8м/с) на ваљцима и тракама. Подесиви хидраулични одбојник обезбеђује несметан процес заустављања без утицаја.

6. Водич за брзи избор у 3 корака

     1. Избор величине отвора: Изаберите отвор према тежини радног комада и брзини транспорта. Пратите безбедносни стандард: теоретска сила заустављања ≥ стварно оптерећење × 2. φ50 за оптерећење испод 200 кг, φ63 за оптерећење од 200–350 кг, φ80 за оптерећење изнад 350 кг.

     2. Избор материјала за ваљак: Одаберите ваљак од смоле (Л) за сценарије са малим оптерећењем и великом брзином; изаберите ваљак од угљеничног челика (М) за сценарије великог оптерећења и високе фреквенције.

     3. Избор функционалне конфигурације: Изаберите ваљак са двоструким дејством (Д) + угљенични челични ваљак за тешке и високофреквентне радне услове; додати механизам за закључавање (-КСЦ102) за захтеве против одскока; усвојити опружни тип (Б) за станице са приоритетом сигурности.

Резиме једне реченице

     СОЛХ РС2Х серија унапређеног цилиндра за затварање за тешке услове рада има 30% већу зауставну силу, лагану компактну структуру, подесиви хидраулички одбојник и опције са двоструким ваљцима, пружајући професионална решења за заустављање високе стабилности, отпорна на ударце и лака за одржавање за аутоматизоване транспортне линије од 50–500 кг тешког оптерећења.
