РСК Сериес Стоппер Цилиндер | Пнеуматски стоп цилиндар фиксне монтажне висине

Бренд: СОЛХ од Рицхге Тецхнологи

1. Преглед производа и основне структурне карактеристике

     СОЛХ РСК серија је граничник цилиндар фиксне висине монтаже дизајниран за аутоматизовано позиционирање транспортне линије и ограничавање радног комада. Покрива величине отвора од φ12мм до φ50мм са стандардним ходом од 10мм до 30мм. Са чврстом структуром фиксне висине, уграђеним одбојником, 10 опционих типова крајева шипке и монтажом на 4 стране магнетног прекидача, РСК цилиндар пружа јефтина и високопоуздана решења за заустављање за блокирање транспортне станице, позиционирање палета и ограничавање радног комада, служећи као стандардна језгра система за аутоматизоване транспортне системе.

  1.1 Чврста конструкција фиксне висине

     За разлику од РСГ серије са подесивом висином, РСК серија има неподесив дизајн фиксне висине за монтажу. Има једноставнију структуру, већу укупну крутост и бржу инсталацију на лицу места, савршено се уклапа са распоредом станица са фиксном висином и елиминише процедуре калибрације висине.

  1.2 Разноврсна адаптација са више шипки

     Опремљен са 10 типова опција за крајеве шипке, укључујући округлу шипку, коси рез, ваљкасте и полужне структуре, у потпуности покривајући сценарије заустављања лаких, средњих и тешких оптерећења. Типови полуга (Л/Б/Ц/Д/Е) усвајају уграђени хидраулични тампон дизајн са одличном апсорпцијом енергије и снажном отпорношћу на ударе за високофреквентне и тешке услове рада.

  1.3 Флексибилна инсталација и распоред прекидача

     Тело цилиндра подржава инсталацију магнетног прекидача са 4 стране (компатибилно са прекидачима серије Д-А9□/М9□/П3ДВА) без додатног прибора за монтажу. Доступна су два стандардна начина монтаже: Б-тип монтажа кроз рупу (стандардна) и А-тип монтажа са дуплим навојем, прилагођавање различитим оквирима опреме и инсталационим просторима.

  1.4 Дизајн без уља и дугог века трајања

     Опциони режими двоструког дејства, двоструког дејства са повратом опруге и једноструког дејства (продуживање опруге) испуњавају различите захтеве деловања. Стандардни гумени пуфер обезбеђује стабилан рад. Клипњача има тврду хромирану обраду, а тело цилиндра је подвргнуто тешком процесу анодизације, постижући изузетну отпорност на хабање и отпорност на удар. Дизајн рада без уља прилагођава се чистом радном окружењу без прашине уз ниске трошкове одржавања.

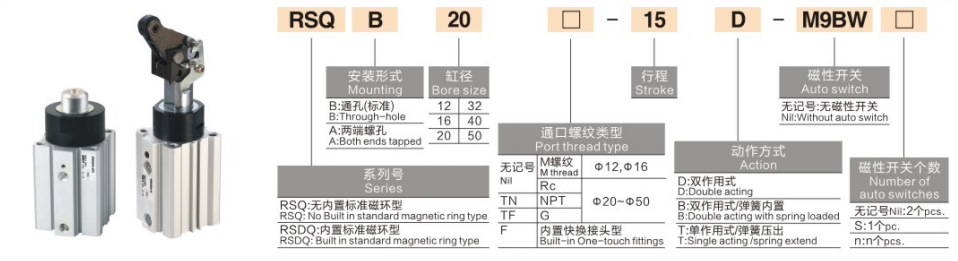

2. Комплетна правила именовања модела и примери поруџбина

  1. Типични примери модела: РСКБ20-15, РСДКЛ32-20

  2. Стандардни примери налога

     • Стандардни модел немагнетног прстена: РСКБ20-15 (без магнетног прстена, монтажа кроз отвор, φ20 отвор, 15 мм ход, стандардни округли крај шипке)

     • Модел хидрауличног пуфера са магнетним прстеном: РСДКЛ32-20 (уграђени магнетни прстен, монтажа кроз отвор, φ32 отвор, 20 мм ход, крај за заустављање типа полуге)

3. Општи технички параметри (20℃, 0,5МПа стандардно стање)

  3.1 Основне спецификације

     • Оперативни режим: Двоструког дејства, двоструког дејства са повратом опруге, једносмерног дејства (продужна опруга)

     • Опсег радног притиска: 0,05~1,0МПа; Доказни притисак: 1,5 МПа

     • Температура околине: -10℃~70℃ (без прекидача); -10℃~60℃ (са прекидачем)

     • Радна брзина клипа: 50~500 мм/с

     • Буффер Моде: Стандардни гумени пуфер; Типови полуга опремљени уграђеним хидрауличним одбојником

     • Режим подмазивања: Рад без уља

  3.2 Стандардна комбинација проврта и хода

3.3 Теоријска сила заустављања (Јединица: Н @0,5 МПа, двоструко дејство)

3.4 Тежина производа (Јединица: кг при ходу од 20 мм, РСК серија)

4. Врсте краја шипке и применљиви сценарији

5. Типични сценарији примене

     • Заустављање монтажне линије: Примењује се на заустављање палета, позиционирање станица и спречавање померања за линије за склапање електронских и кућних апарата. Дизајн фиксне висине савршено одговара стандардним распоредима транспортних линија.

     • Ограничавање линије транспортера: Погодно за заустављање радног комада на тракастим и ваљкастим транспортерима, позиционирање трансфер станица и блокирање дивергентних/спајаних линија. Више опција за крајеве шипке прилагођава се различитим нивоима оптерећења.

     • Аутоматизоване станице за обраду: Идеално за ограничавање утовара/истовара алатних машина, позиционирање машине за паковање и заустављање станице за инспекцију, пружајући стабилан и циклични рад против сметњи.

     • Сценарији заустављања у тешким условима: Користи се за заустављање тешких палета и алатних плоча, позиционирање станице за заваривање. Хидраулични тампон полуге ефикасно се одупире јаким ударима и високофреквентним вибрацијама.

6. Водич за брзи избор у 3 корака

  1. Избор величине отвора: Изаберите отвор према стварном оптерећењу заустављања. Придржавајте се правила: теоријска сила заустављања ≥ стварно оптерећење × 2 фактор сигурности. φ16~φ20 за мало оптерећење, φ32 за средње оптерећење, φ40~φ50 за тешко оптерећење.

  2. Избор потеза: Стандардни ход се креће од 10 мм до 30 мм. Резервишите 5~10 мм додатне маргине хода на основу висине радног комада да бисте избегли механичке сметње.

  3. Избор краја шипке

￮ Лагано оптерећење и мала брзина: Изаберите округлу шипку или тип резања са косом

￮ Велика брзина и мало оптерећење: Одаберите тип ваљка

￮ Велико оптерећење и удар високе фреквенције: Одаберите тип хидрауличке полуге тампон (Б/Ц/Д/Е)

Резиме једне реченице

     СОЛХ РСК серија цилиндра са фиксном висином има чврсту фиксну монтажну структуру, различите опције крајева шипке, инсталацију прекидача са 4 стране и дуговечне перформансе без уља, пружајући економична, стабилна и отпорна стандардна решења за заустављање за различите аутоматизоване транспортне траке и станице за обраду.
