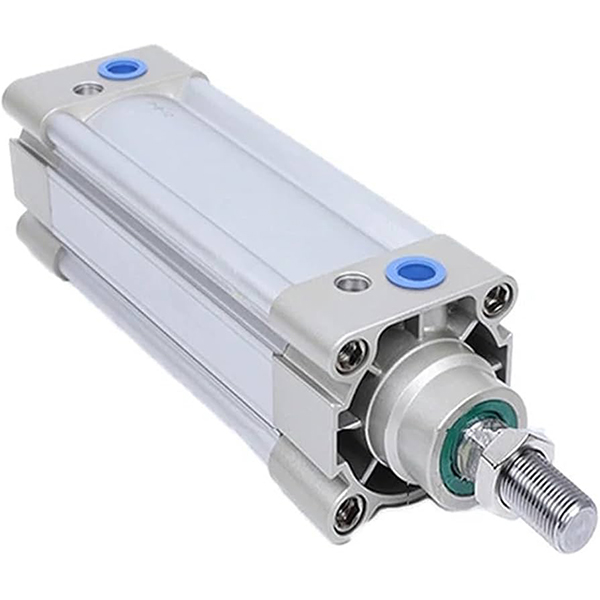

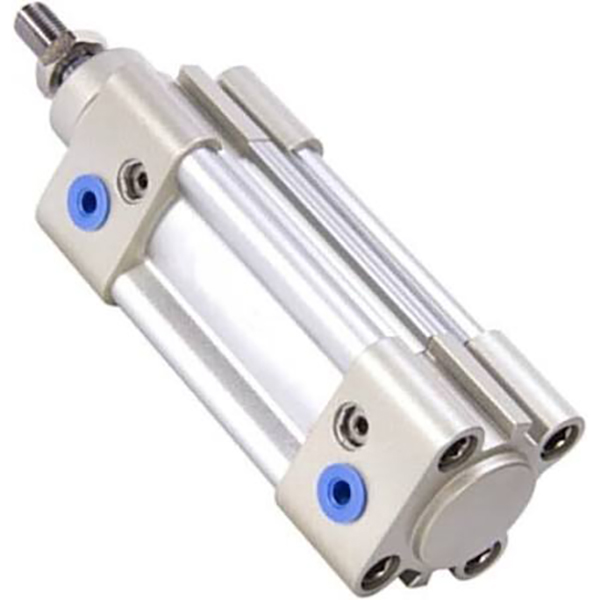

Стандардни профилни цилиндар без полуге САИ серије ИСО15552

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

     Двоструки профилни цилиндар серије СОЛХ САИ је у складу са међународним стандардом ИСО 15552 (оригинални ИСО6431) / ВДМА 24562. Исте монтажне димензије као СИ, СЕ и ФЕСТО ДНЦ серије за директну размену. Са високим перформансама, стабилним перформансама и дугим радним веком, то је најраспрострањенији ИСО стандард цилиндар средњег квалитета за опрему за аутоматизацију.

Основна структура и карактеристике дизајна

   1. Усклађеност са стандардом: ИСО15552 / ВДМА24562, потпуно заменљиве монтажне димензије и прибор.

   2. Структура: интегрисана четвртаста алуминијумска цев од алуминијумског профила у облику слова М без изложених вучних шипки, високе крутости и антикорозије. Двострани сензорски жлебови за ЦМСЕ / ДМСЕ / ЦС1 магнетне прекидаче.

   3. Варијанте операције

     -- САИ: Стандардни модел са једним штапом двоструког дејства

     -- РЕЧЕ: Двоструки штап двоструког дејства, одличан анти-торзиони капацитет

     -- САИЈ: Двоструки штап са подесивим ходом

     -- ЈЕДРО: Цилиндар који се може закључати, задржава терет када се изгуби довод ваздуха

     -- САИФ: Интегрисани цилиндар електромагнетног вентила

     -- Суфикс -С: Уграђени магнетни прстен за сензор положаја (без -С = немагнет)

   4. Систем јастука: Стандардни двоструки подесиви ваздушни јастук + ППВ еластична тампон подлога, ефикасно смањују удар и буку под великом брзином и великим оптерећењем.

   5. Заптивање: Двоструки И-тип једносмерне компензационе заптивке са жлебом за складиштење уља, низак почетни притисак (0,1 МПа), рад без уља. Клипњача од тврдог хрома од 45# челика, отпорна на хабање и рђу.

Комплетно правило кодирања модела

  1. Пример модела: САИ50×150-С-ФА

   2. Стандардни примери налога

     -- САИ63×200-С: Боре63, ход200, уграђени магнет, основни тип

     -- САИД40×100-ФБ: Отвор 40, ход 100, двострука шипка, задња прирубница

     -- САИЛ80×300-С-ЛБ: Отвор 80, ход 300, тип који се може закључати, монтирање на ногу

Основне техничке спецификације

Теоретска сила потиска и вуче @0,6 МПа (појединачни штап, јединица:Н, фактор сигурности ≥2)

Типови монтаже и изведени модели

   1. Опције монтаже

     -- Основни тип, ЛБ ножни носач, ФА/ФБ прирубница, ЦА/ЦБ спојница, ТЦ/ТЦМ клин. Опциони додаци: плутајући зглоб, око шипке, И/И/У/Ф конектор.

   2. Главни низ изведеница

     -- РЕЧЕ: Двоструки штап двоструког дејства

     -- САИЈ: Двоструки штап са подесивим ходом

     -- ЈЕДРО: Цилиндар са закључавањем за држање средњег положаја

     -- САИФ: Интегрисани цилиндар електромагнетног вентила

Водич за брзи избор у 3 корака

   1. Избор проврта: Израчунајте потребан потисак према оптерећењу, резерва ≥50% сигурносне границе; надоградите 1~2 величине под оффсет оптерећењем / конзолним оптерећењем.

   2. Потврда потеза: Додајте сигурносну маргину од 20 ~ 50 мм ефективном путу; максимални стандардни ход 1000 мм, прилагођен до 2000 мм.

   3. Усклађивање конфигурације

     -- Повратна информација о позицији: Изаберите -С модел магнета, ускладите ЦМСЕ/ДМСЕ магнетне прекидаче;

     -- Монтажа: ЛБ носач за хоризонтално тешко оптерећење; ФА прирубница пожељна за вертикалну уградњу;

     -- Посебна функција: Изаберите САИД за дупли штап, САИЈ за подесиви ход, САИЛ за закључавање положаја, САИФ за компактан распоред.

Резиме једне реченице

     СОЛХ САИ ИСО15552 профилни цилиндар без везице може директно заменити ФЕСТО ДНЦ, СЕ и СИ серију, опремљен подесивим ППВ пуфером и богатим варијантама, исплативим општим линеарним актуатором за аутоматизацију извоза, паковање и опрему за машине алатке.
