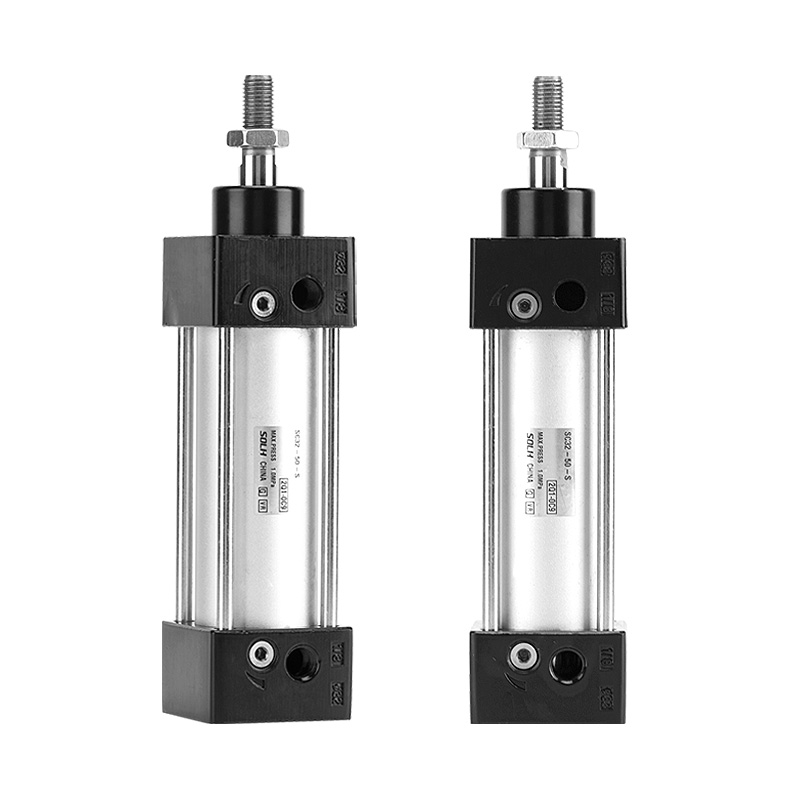

Стандардни ваздушни цилиндар серије СЦ (тип полуге двоструког дејства)

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

     Стандардни цилиндар с полугом СОЛХ СЦ, основни модел је једноструког типа двоструког дејства. Четири вучне шипке закључавају предње и задње крајње поклопце за чврсту структуру, комплетан прибор за монтажу, широк распон хода. Широко се користи за гурање, руковање материјалом и позиционирање у линијама за аутоматизацију, што је најпопуларнији економични стандардни пнеуматски цилиндар.

Основна структура и карактеристике дизајна

     -- Структура: Четири вучне шипке повезују алуминијумску цев и завршне поклопце, високе крутости, отпорне на ударце, стабилан дуготрајан рад.

     -- Тип деловања: Једноструки штап двоструког дејства, двосмерна излазна сила.

     -- Материјал: цев од тврдог анодизираног алуминијума, двосмерна заптивка клипа; чврста хромирана клипњача од 45# челика.

     -- Јастук: Подесиви ваздушни јастук на оба краја за смањење удара и буке при раду.

     -- Инсталација сензора: Жлебови сензора на подручју клипњаче за ЦМСГ/ДМСГ/ЕМСГ магнетне прекидаче за откривање положаја клипа.

     -- Предност: Краћа дужина тела испод исте величине отвора у поређењу са ИСО15552 профилним цилиндром, конкурентна цена.

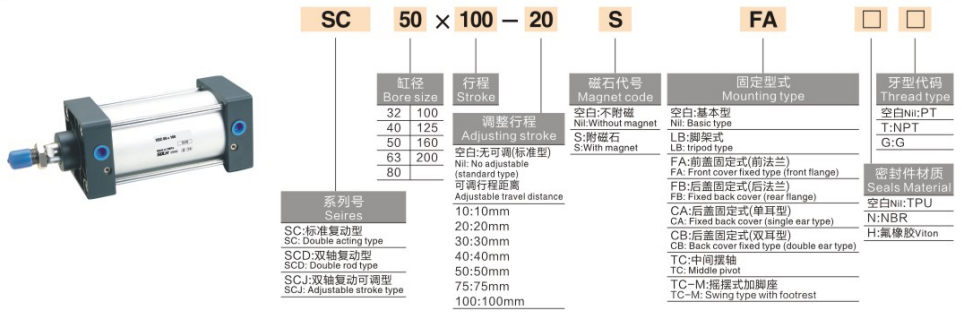

Комплетно правило кодирања модела

   1. Пример модела: СЦ50×100-С

   2. Дериватни модели

     -- СЦД: Двоструки штап двоструког дејства, против торзије

     -- СЦЈ: Двоструки штап са подесивим ходом

     -- СЦФ: Интегрисани цилиндар соленоидног вентила

     -- СЦЛ: Цилиндар који се може закључати, задржава оптерећење када је ваздух искључен

   3. Стандардни примери налога

     -- СЦ63×150-С: Отвор63, ход 150, уграђени магнет, основни тип

     -- СЦЈ40×200-С: Отвор40, ход200, подесиви ход, са магнетом

Основне техничке спецификације

Теоретски потисак @0,5 МПа (појединачни штап, јединица:Н, фактор сигурности ≥2)

Врсте монтаже и прибор

   1. Опције монтаже

     --  Основни тип, ФА/ФБ прирубница, ЦА/ЦБ спојница, ЛБ ножни носач, ТЦ/ТЦМ1 клин.

   2. Опциони додаци

     -- Плутајући зглоб, око шипке, И/И/У/Ф конектор, ЦМСГ/ДМСГ/ЕМСГ магнетни прекидачи.

Водич за брзи избор у 3 корака

   1. Избор проврта: Израчунајте потребан потисак на основу оптерећења, резерва ≥50% сигурносне границе; величина надоградње за конзолно / оффсет оптерећење.

   2. Потврда хода: Додајте сигурносну маргину од 10 ~ 20 мм на ефективном путу; максимални стандардни ход 1000 мм.

   3. Усклађивање конфигурације

     -- Повратна информација о позицији: Одаберите -С модел магнета и ускладите магнетне прекидаче;

     -- Монтажа: Изаберите прирубницу /подножје / спојницу према распореду машине;

     -- Посебна функција: СЦД за двоструку шипку, СЦЈ за подесиви ход, СЦЛ за закључавање оптерећења.

Резиме једне реченице

     СОЛХ СЦ серија економичног стандардног цилиндара за вучне шипке са подесивим ваздушним јастуком и богатим могућностима монтаже, идеалан јефтин линеарни актуатор за опште аутоматизоване задатке гурања, преноса и позиционирања.
