Ултра-танак компактни пнеуматски цилиндар СДА серије

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

     СОЛХ СДА серија квадратног ултра танког компактног цилиндара, класични економични компактни актуатор. Дужина тела само 1/2~1/3 стандардног цилиндра англијске шипке. Монтажна димензија заменљива са Аиртац АЦК и СМЦ ЦК2 серијама. Погодно за гурање кратког хода, стезање и позиционирање под ограниченим простором за инсталацију, широко се користи у 3Ц аутоматизацији, машинама за паковање и опреми за причвршћивање.

Структура и главне карактеристике

     -- Ултра танко квадратно алуминијумско кућиште, подржава уграђену инсталацију ради уштеде простора;

     -- Тврда анодизирана цијев, хромирана клипњача, отпорна на хабање и антикорозивна;

     -- Пуне варијанте: двоструко дејство, једноструки повратни опруг, двострука шипка, подесиви ход, верзија опремљена магнетом;

     -- Уграђени гумени браници на оба краја за апсорпцију удара и смањење буке;

     -- Двосмерни заптивач ниског трења са складиштем масти, дуг радни век без уља;

     -- Околни жлебови сензора за флексибилну инсталацију магнетног аутоматског прекидача.

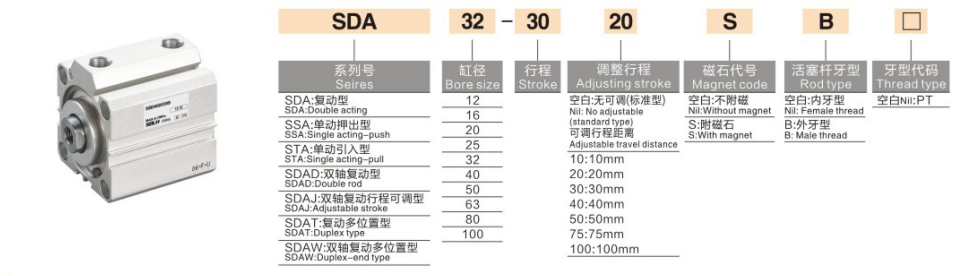

Правило кодирања модела

   1. Пример: СДА20-50-С-Б

     -- СДА: Назив серије; ССА=продужити опругу; СТА = увлачење опруге; СДАД=двоструки штап; СДАЈ=подесиви ход

     -- 20: Величина отвора: 12/16/20/25/32/40/50/63/80/100 мм

     -- 50: Дужина хода 5~200 мм

     -- -С: Уграђени магнетни прстен

     -- -Б: Клипњача са спољним навојем; празно=унутрашња нит

Техничке спецификације

Теоријска сила потиска и вуче @0,5 МПа (појединачна шипка)

Резиме једне реченице

     СОЛХ СДА економичан ултра танак компактни пнеуматски цилиндар са бројним варијантама, заменљив са АЦК & ЦК2, идеалан јефтин краткоходни актуатор за аутоматске апликације стезања и гурања који штеде простор.
