СЕ серија ИСО15552 квадратни стандардни цилиндар без полуге без полуге

Бренд: СОЛХ од Рицхге Тецхнологи | Извези верзију каталога

Преглед производа

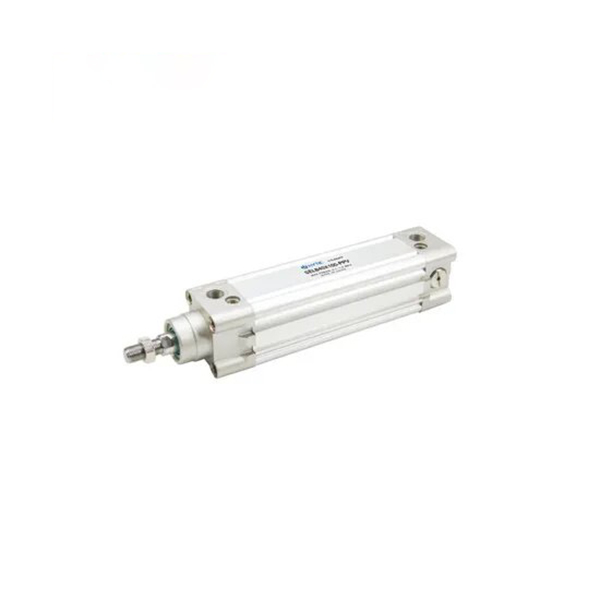

     Квадратни стандардни цилиндар серије СОЛХ СЕ без спојне шипке је у складу са међународним стандардом ИСО 15552 / ВДМА 24562. Усвојите интегрисану квадратну алуминијумску цев са подесивим ваздушним јастуком са два краја и жлебовима за монтажу сензора са 3 стране. Погодно за општу аутоматизацију, дуги ход, високофреквентне циклусе и апликације средњег оптерећења. Директна механичка размена са СМЦ ЦП96С и ФЕСТО ДНЦ серијом.

Основна структура и карактеристике дизајна

   1. Структура: Интегрисана четвртаста алуминијумска цев без вучних шипки, усклађена са предњим и задњим поклопцима, подесиви ваздушни јастук на оба краја, висока крутост и компактан распоред.

   2. Материјал: цев од тврдог анодизираног алуминијума, ливени завршни поклопци високе чврстоће, чврста хромирана клипњача од 45 # челика, лагана и отпорна на хабање.

   3. Варијанте операције

     -- СЕ: Стандардни модел са једним полугом двоструког дејства

     -- СЕД: Двоструки штап двоструког дејства за анти-торзију

     -- СЕЈ: Двоструки штап са подесивим ходом

     -- БСЕ: Цилиндар са закључавањем за држање средњег положаја

     -- Суфикс -С: Уграђени магнетни прстен за магнетни прекидач (без -С = без магнета)

   4. Заптивање: НБР+ПА композитно двоструко заптивање типа И са компензацијом за складиштење уља, ниским притиском при покретању и дугим веком трајања.

   5. Јастук: Независно подесиви ваздушни јастук на оба краја да апсорбује удар, смањује вибрације и буку.

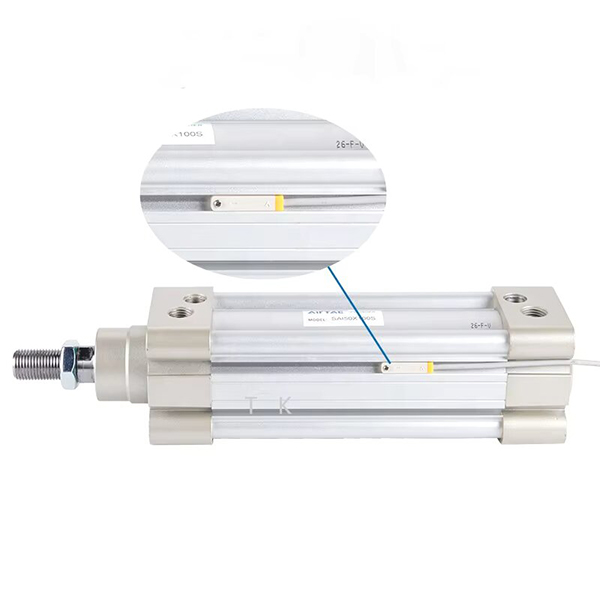

   6. Распоред сензора: Тространи жлебови за монтажу (горе / лево / десно) за ЦМСЕ / ДМСЕ магнетне прекидаче, флексибилан угао за уградњу.

   7. Заменљивост: стандардна димензија ИСО15552, директна замена за СМЦ ЦП96С и ФЕСТО ДНЦ.

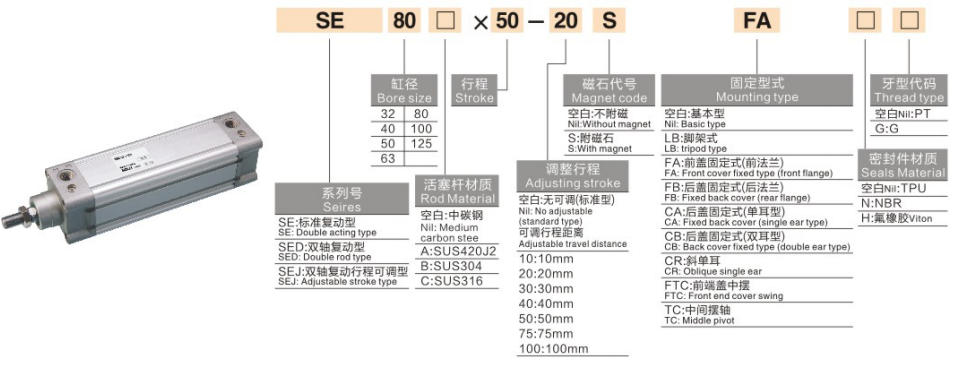

Комплетно правило кодирања модела

   1. Пример модела: СЕ50-200-С-ФА

   2. Стандардни примери налога

     -- СЕ63-150-С-ЛБ: Отвор63, ход 150, уграђени магнет, монтажа на ногу

     -- СЕД40-100-ФБ: Отвор40, ход100, двострука шипка, монтажа на задњој прирубници

     -- БСЕ80-300-С: Отвор 80, ход300, тип који се може закључати са уграђеним магнетом

Основне техничке спецификације

Теоретска сила потиска и вуче @0,5 МПа (појединачна шипка, јединица:Н)

   1. СЕ, једноструки штап двоструког дејства

Типови монтаже и изведени модели

   1. Опције монтаже

     -- Основни тип: Директна инсталација кроз рупе на крају поклопца

     -- ЛБ Носач: Пожељно за хоризонтално средње тешко оптерећење

     -- ФА/ФБ прирубница: Предња/задња прирубница за вертикалну инсталацију

     -- ЦА/ЦБ спојница: Једнострука/двострука спојница за окретно кретање на шаркама

   2. Главни низ изведеница

     -- СЕ / СЕД / СЕЈ: Једнострука шипка, двострука шипка, двострука шипка подесивог хода

     -- БСЕ: Цилиндар са могућношћу закључавања за произвољно заустављање у средњем положају

     -- Прилагођена верзија за високе температуре: Специјална заптивка за -20 ~ + 150 ℃

Водич за брзи избор у 3 корака

   1. Избор проврта: Израчунајте потребан потисак, резерву ≥50% сигурносне границе; дати приоритет СЕ за тешко оптерећење и дуги ход.

   2. Потврда потеза: Додајте сигурносну маргину од 10 ~ 20 мм; стандардни максимални ход 1000 мм, прилагођен до 1800 мм.

   3. Усклађивање конфигурације

     -- Повратна информација о позицији: Изаберите СЕ-С модел магнета, ускладите ЦМСЕ/ДМСЕ магнетне прекидаче;

     -- Монтажа: ЛБ ножни носач за хоризонтално оптерећење, ФА прирубница за вертикалну инсталацију;

     -- Средњи захтев за закључавање: Изаберите БСЕ цилиндар који се може закључати.

Резиме једне реченице

     СОЛХ СЕ ИСО15552 квадратни цилиндар без споне може директно да замени ФЕСТО ДНЦ и СМЦ ЦП96С, опремљен подесивим ваздушним јастуком и обилним облицима за монтажу, савршени дугоходни линеарни актуатор за опрему за аутоматизацију средњег оптерећења.
