Пилотски 5-портни електромагнетни вентил серије СИ

Бренд:СОЛХ од Рицхге Тецхнологи

Позиционирање производа

     СОЛХ СИ серија је главни 5-портни електромагнетни вентил са пилот-операцијом, ултра-компактног кућишта, ултра-ниске потрошње енергије и знатно побољшаног капацитета протока. Служи као главна компонента за контролу смера за реципрочно кретање цилиндра и пнеуматско укључивање кола на сву аутоматизовану производну опрему, потпуно заменљива са оригиналном СМЦ СИ серијом.

Класификација величине пуне серије и обим подударања

Техничке спецификације Универзалног језгра

  1. Типови кола:

     -- 5/2-смерни (повратак са једном опругом/двоструки намотај за закључавање);

     -- 5/3-смерни (3 централне функције: центар затворен / централни издув / централно напајање притиска)

  2. Опсег радног притиска

     -- Унутрашњи пилот: 0,1 ~ 0,7 МПа

     -- Екстерни пилот (компатибилан са вакуумом): -100 кПа ~ 0,7 МПа

  3. Радна температура: -10 ~ 50 ℃ (без залеђивања у извору ваздуха)

  4. Потрошња снаге завојнице: Стандардна завојница 0,35В; штедљиви калем мале снаге само 0,1В

  5. Степен заштите: Утични конектор ИП65; база за монтажу колектора ИП67

  6. Век трајања: калем за заптивање празнина до 200 милиона циклуса; еластична заптивка до 70 милиона циклуса

  7. Стандардне опције напона: ДЦ12В / ДЦ24В (масовни маинстреам); АЦ110В / АЦ220В

Предности структуралних и основних перформанси

  1. Структура за монтажу разводника за брзо укључивање

     -- Директно причврстите на базу колектора серије СС5И, брзо склапање и растављање, лако одржавање једног вентила без демонтаже целог острва вентила.

  2. Ултра-ниска завојница за уштеду енергије

     -- Опциони калем мале снаге од 0,1 В, ниско стварање топлоте, савршено погодан за дуготрајне услове рада под напоном, значајно смањује фабрички компримовани ваздух и трошкове струје.

  3. Одлично оптимизована тркачица високог протока

     -- Дизајн оптимизован за унутрашњу линију, капацитет протока повећан за око 80% у поређењу са електромагнетним вентилима старе генерације, остварујући већу брзину проширења/увлачења цилиндра без губитка притиска.

  4. Уграђени екран пилот филтера

     -- Интегрисана ситна филтерска мрежица на улазу пилот вентила да блокира прашину и нечистоће, ефективно смањује стопу грешака при заглављивању калемова и продужава радни век.

  5. Вишесмерни флексибилни изглед порта

     -- Ваздушни отвори доступни у три смера са стране/горње/доње, слободно подешавају цевовод како би се избегле механичке сметње унутар компактних оквира опреме.

  6. Модуларна интеграција острва вентила

     -- Савршено усклађен са СС5И3 / СС5И5 / СС5И7 / СС5И9 серијом вишестаница, реализује централизовано обједињено довод и одвод ваздуха, уредан распоред ожичења и штеди простор за инсталацију ормарића.

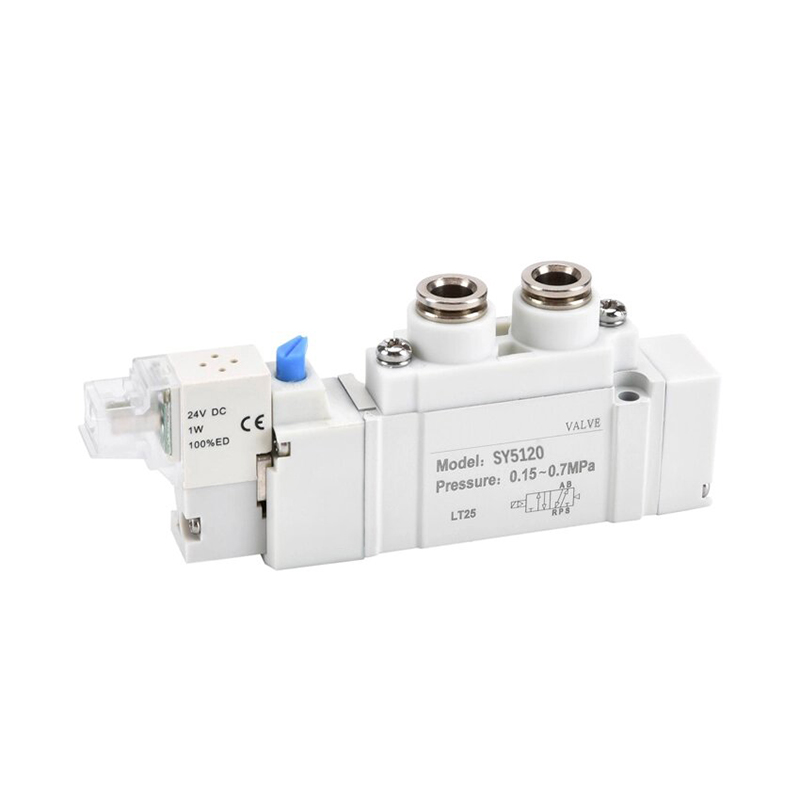

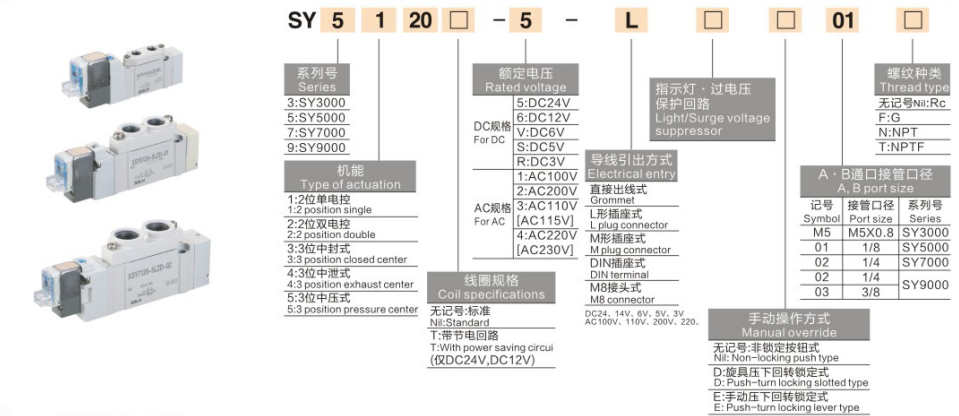

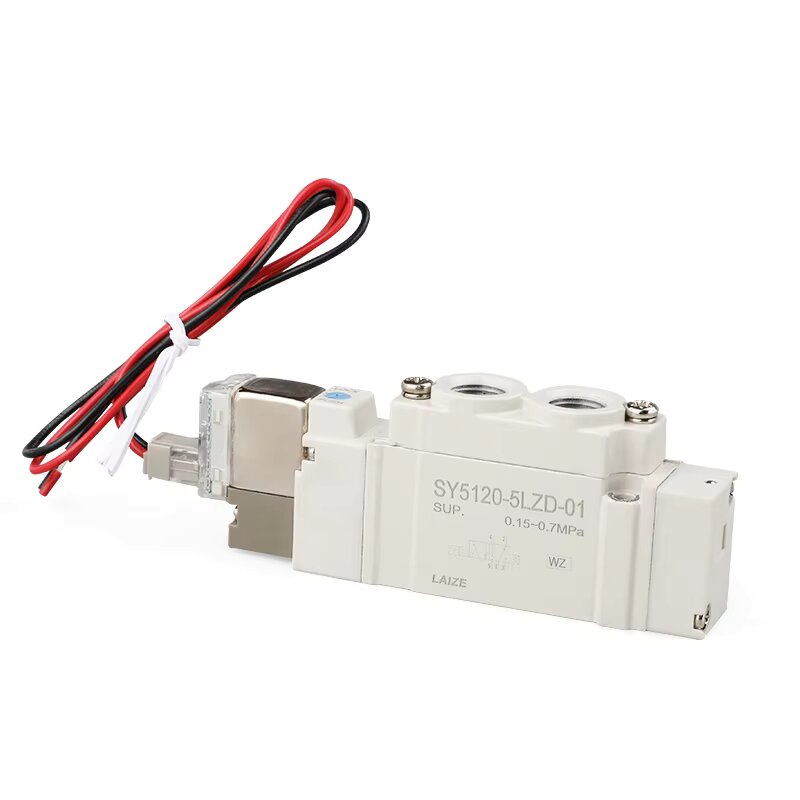

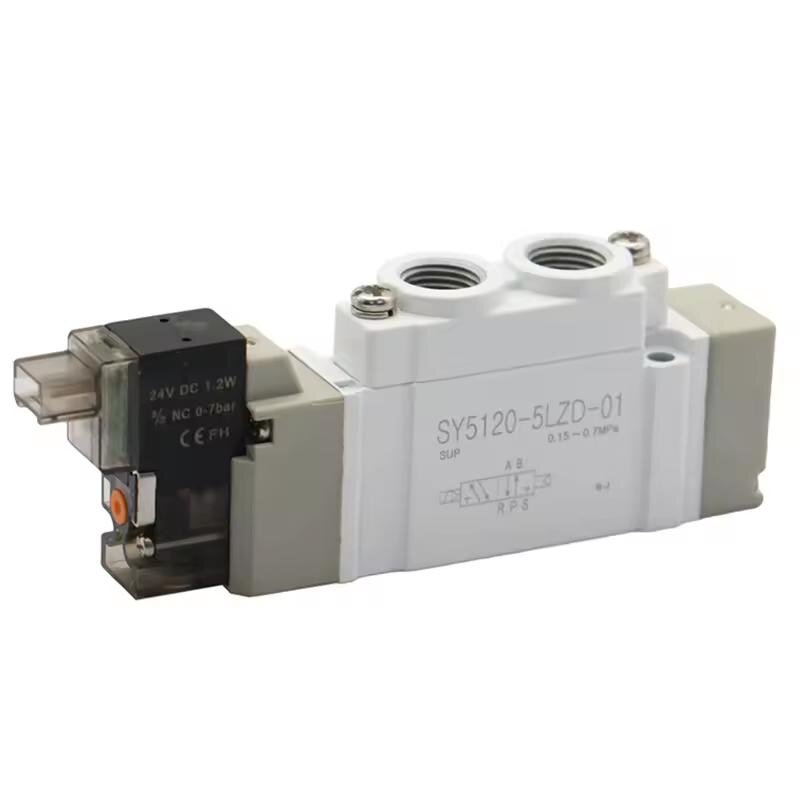

Комплетно правило кодирања модела (пример: СИ5120-5ЛЗД-01)

  1. СИ: Серијски код пилот-управљаног 5-портног електромагнетног вентила

  2. 5: Број серије величине (5 = средња серија СИ5000)

  3. 1: Код функције кола

     1 = 5/2 повратна опруга са једном завојном опругом;

     2 = 5/2 двоструки калем за закључавање;

     3 = 5/3 троположајни вентил

  4. 2: Интерни структурни основни код

  5. 0: Стандардни тип монтаже на базу

  6. 5: Код напона завојнице (5 = ДЦ24В, маинстреам)

  7. ЛЗ: Конфигурација утичнице и заштите

     Л = утичница у облику слова Л; З = уграђени ЛЕД индикатор + круг заштите од пренапона

  8. Д: Ручни код за поништавање (функционисање одвијача за закључавање са окретањем)

  9. 01: Величина навоја порта (01 = Рц1/8")

Типични сценарији индустријске примене

     -- Аутоматизоване монтажне производне линије, полупроводничка прецизна опрема, машине за паковање

     -- Производне линије за штанцање и заваривање аутомобила, инструменти за медицинско тестирање

     -- Пнеуматске роботске хватаљке, линеарни клизни цилиндри, ротирајући индексни актуатори

     -- Пребацивање цилиндра напред/повлачење, укључивање-искључивање пнеуматског кола и контрола брзине

Једна реченица

     Резиме СОЛХ СИ серија пилотски управљаних 5-портних електромагнетних вентила покрива СИ3000/СИ5000/СИ7000/СИ9000 опсег пуне величине са калемом за уштеду енергије од 0,1В, степеном отпорности на прашину и водоотпорност ИП65/ИП67, 80% већим протоком од старих модела и компатибилним управљачким вентилом који се може склопити за утичницу СС5. аутоматизација цилиндара у електроници, аутомобилској индустрији, амбалажи и медицинској опреми.
