Цилиндар са двоструком шипком серије ТН

ТН Сериес Твин Схафт Цилиндер | Компактан јефтин пнеуматски цилиндар са двоструком шипком

Бренд: СОЛХ од Рицхге Тецхнологи

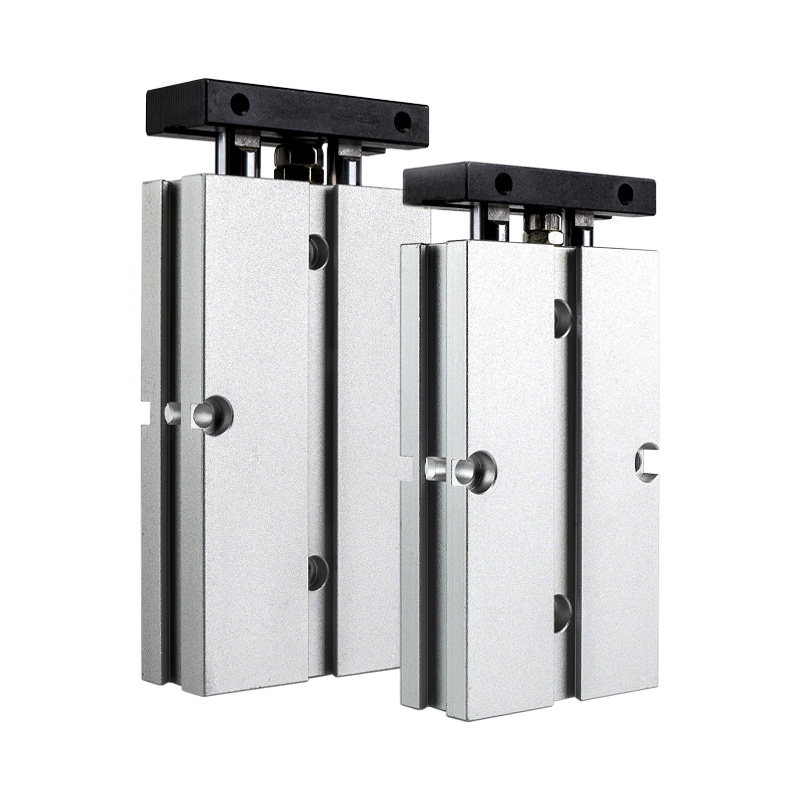

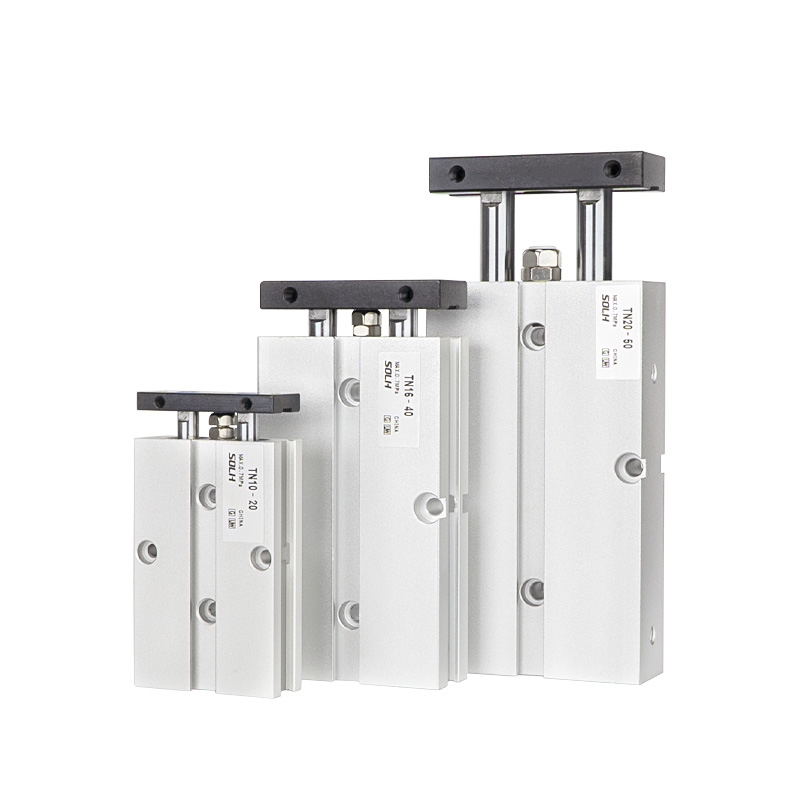

Преглед производа и основна структура

     СОЛХ ТН серија је исплатив компактни цилиндар са двоструком осовином који има једноклипну структуру са двоструком шипком и вођење клизних лежајева. Дизајниран за инсталацију која штеди простор и разноврсну монтажу, долази са стандардним уграђеним магнетним прстеновима и подесивим бафером хода. Са прецизношћу против ротације од ±0,2° и одличним перформансама против скретања, ТН цилиндар се широко примењује у сценаријима аутоматизације са малим оптерећењем, укључујући прецизно позиционирање, пресовање радног комада, блокирање материјала и линеарно преношење, пружајући изванредну универзалност и повољне цене за стандардне аутоматизоване станице.

1. Основне структурне предности

• Стабилан синхрони рад са двоструком шипком: Усваја једноклипну и двоструку паралелну конфигурацију шипке од тврдог хрома са продуженом клизном чауром. Синхрона структура са двоструком шипком ефикасно се одупире торзији и љуљању, постижући поуздане перформансе против прогиба са толеранцијом ротације од ±0,2° за задатке вођења са малим оптерећењем.

• Подесиви бафер и фино подешавање потеза: Опремљен предњом подесивом гуменом подлогом против судара за прецизно фино подешавање хода и меко пуферовање; упарен са фиксним задњим одбојником за смањење радног удара и буке, обезбеђујући стабилно повратно кретање.

• Монтажа са 3 стране која штеди простор: Уграђени дизајн кућишта подржава флексибилну инсталацију одоздо, одозго и са стране. Резервисани бочни жлебови омогућавају директну монтажу магнетног прекидача без додатних носача, максимизирајући искоришћеност простора опреме.

• Стандардна магнетна конфигурација: Уграђени магнетни прстен (С суфикс) је стандардно опремљен за све моделе серије ТН без немагнетне верзије, омогућавајући погодну детекцију положаја хода за универзалне аутоматизоване апликације.

2. Основна диференцијација производа (референца за избор кључних)

• ТН против ТР серије: ТН усваја стандард предузећа са компактнијом величином, нижом ценом и без опције отвора φ6; ТР прати ЈИС индустријски стандард са већом крутошћу, отпорношћу на велика оптерећења и комплетним величинама отвора укључујући φ6.

• ТН против ЦКСС / ЦКССЈ серије: ТН има структуру са једним клипом са стандардним излазом једног потиска, приступачнију и која штеди простор; ЦКСС и ЦКССЈ усвајају дизајн са двоструким клипом са двоструким потиском и супериорним перформансама при великим брзинама, погодним за велика оптерећења и сценарије високе прецизности.

Класификација основне подсерије (тип штапа)

Серија ТН покрива два главна типа штапова како би задовољила једностране операције и билатералне захтеве за кретање кроз тип за различите аутоматизоване станице са малим оптерећењем.

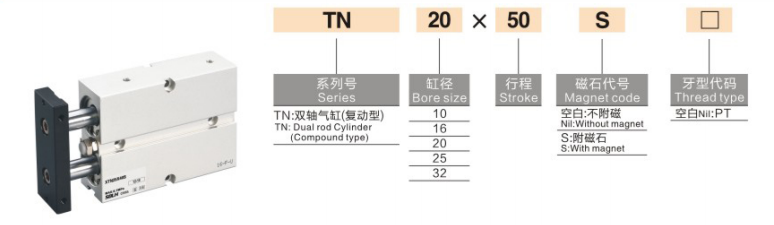

Комплетна правила именовања модела

Пример модела: ТН20×50С

1. Дефиниција кода именовања

1. Код серије: ТН (једнократна шипка) / ТНВ (двострука шипка)

2. Величина отвора: 10 / 16 / 20 / 25 / 32 мм (φ6 отвор није доступан, разликује се од ТР серије)

3. Стандард Строке: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 мм (макс. ход: 200 мм)

4. Конфигурација магнетног прстена: С (стандардни уграђени магнетни прстен, обавезна конфигурација, без немагнетне верзије)

5. Тхреад Типе: Подразумевана ПТ (Рц) нит; опциони Г навој (суфикс Г) / НПТ навој (суфикс Т)

6. Магнетиц Свитцх: Опциони ЦС1-Ј, ЦС1-Г, Д-М9Б и други модели, директно инсталирани на бочним резервисаним жлебовима

Општи стандардни технички параметри

(Стандардни услови испитивања: 20℃ нормална температура, сув ваздух)

• Оперативни режим: Вожња са једним клипом двоструког дејства

• Опсег радног притиска: 0.15~1.0МПа

• Прооф Прессуре: 1.5МПа

• Температура околине: -20℃~70℃ (окружење без леда)

• Радна брзина: 30~500 мм/с

• Прецизност против ротације: ±0,2° (стабилна прецизност вођења малог оптерећења)

• Буффер Моде: Предњи подесиви гумени јастук против судара + задњи фиксни гумени одбојник (без опције ваздушног одбојника)

• Величина порта за цевовод

￮ φ10: М5×0,8

￮ φ16/20/25/32: ПТ1/8 (Рц1/8)

• Начин монтаже: Уграђена инсталација кућишта + тространа монтажа (доњи / горњи / бочни), дизајн који штеди простор

Теоретски подаци о потиску и напетости (@0,5МПа, јединица: Н)

Структура са једним клипом са стандардним излазом једног потиска, исплатива за конвенционалне сценарије са малим оптерећењем

Водич за брзи избор

1. Избор буџета и простора: Изаберите ТН серију за ултра-компактан простор и јефтине захтеве за лагано оптерећење; изаберите ТР серију за стандард ЈИС, рад са великим оптерећењем и захтеве φ6 отвора.

2. Избор потиска и перформанси: Усвојите ЦКСС/ЦКССЈ цилиндре са два клипа за двоструки потисак и сценарије велике брзине преузимања и постављања; изаберите ТН/ТР цилиндре са једним клипом ако стандардни појединачни потисак испуњава радне захтеве.

3. Избор типа штапа: Изаберите стандардни ТН једнокрајни штап за конвенционални рад у једном правцу; изаберите ТНВ двоструку шипку за билатералну монтажу и двосмерно синхроно кретање.

4. Напомена о магнетној конфигурацији: Сви цилиндри серије ТН су стандардно опремљени магнетним прстеном С (обавезна конфигурација), није потребан додатни избор.

Резиме једне реченице
