ВМ2 (ВМ200) Серија средњи 2/3 отвора механички клапни вентил

Бренд: СОЛХ од Рицхге Тецхнологи

Позиционирање производа

     ВМ2 (ВМ200) серија је механички вентил са 2/3 порта средње величине, потпуно заменљив са СМЦ стандардним моделима. Усвајајући поуздану конструкцију заптивача, одликује се изузетним високим капацитетом протока (Цв≈0,87), универзалним Рц1/4 стандардним прикључком, робусном индустријском конструкцијом и комплетним измењивим главама актуатора. То је главни механички контролни вентил за детекцију границе хода, ручни рад и укључивање ваздушних кругова на свим врстама аутоматизованих машина.

Основне техничке спецификације

  1 Основни параметри

     -- Шифра серије: ВМ200 (скраћено име ВМ2)

     -- Типови кола: 2-портна (ВМ22к), 3-портна (ВМ23к, нормално затворен НЦ као стандард)

     -- Структура: директно делујући тип са одличним заптивачем и дугим веком трајања

     -- Применљива течност: компримовани ваздух, инертни гас

     -- Опсег радног притиска: 0 ~ 1,0 МПа (некомпатибилно са вакуумом)

     -- Температура околине и средње температуре: -5 ~ +60 ℃ (није дозвољено залеђивање)

     -- Порт Тхреад: Рц1/4 (02); опционо НПТ1/4 (Н02), Г1/4 (Ф02)

     -- Перформансе протока: ефективна површина пресека 19 мм², Цв = 0,87

     -- Нето тежина: Стандардни модел 90 г

     -- Распоред цеви: бочни порт (01), доњи порт (00)

     -- Захтеви за подмазивање: Без подмазивања; ИСО ВГ32 турбинско уље за подмазивање опционо

  2. Укупне спољне димензије (мм)

     -- Верзија бочног порта: 17 × 44 × 25

     -- Верзија доњег порта: 17 × 44 × 30

Дефиниција кола и радна логика (3 порта / 2 порта)

  1. Модел са 3 порта (ВМ23к, најчешће коришћен)

     -- Прикључак 1(П): Главни улаз за довод ваздуха

     -- Порт 2(А): Излаз контролног сигнала

     -- Порт 3(Р): Издувни отвор

     -- НЦ нормално затворена логика: неактивиран → П одсечен од А, А повезан са Р; Након активирања → П се повезује са А, А прекида издувни гас Р

  2. Модел са 2 порта (ВМ22к)

     -- Порт 1(П): Улаз течности

     -- Порт 2(А): Контролни излаз

     -- Нормално затворен: Ваздушни канал се отвара када се притисне, прекида се одмах након отпуштања

Комплетан портфељ заменљивих глава актуатора

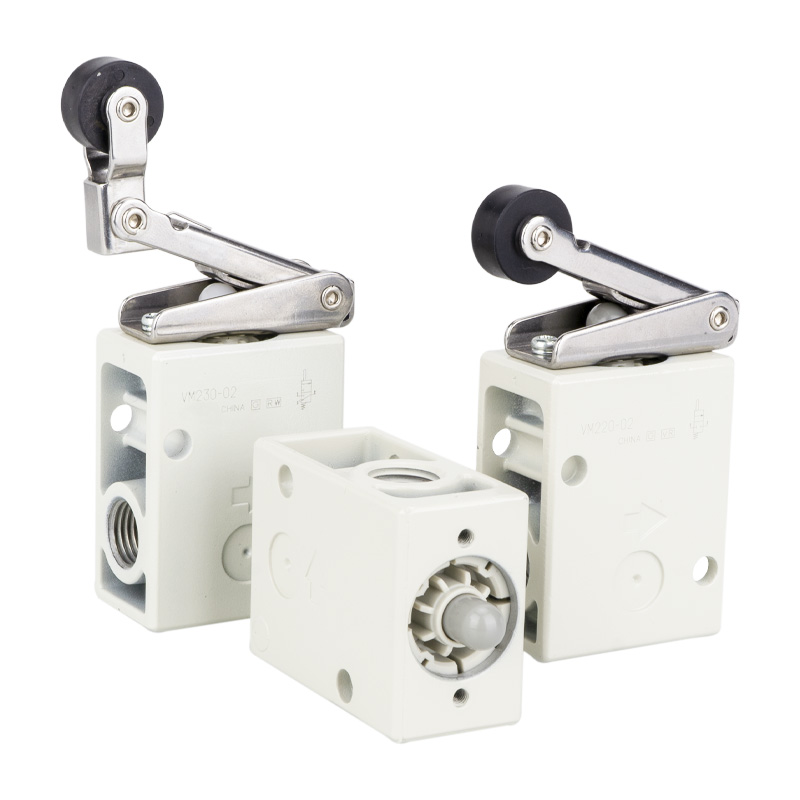

 1. Тип ваљкасте полуге (за детекцију границе хода, најпопуларнији)

     -- ВМ231/221: Стандардна ПОМ пластична ваљкаста полуга

     -- ВМ231С/221С: Ваљак од каљеног челика за тешке услове рада отпорне на хабање

     -- ВМ233/223: Једносмерна ваљкаста полуга против одскока

  2. Равни тип клипа

     ВМ230/220: Стандардни равни клип

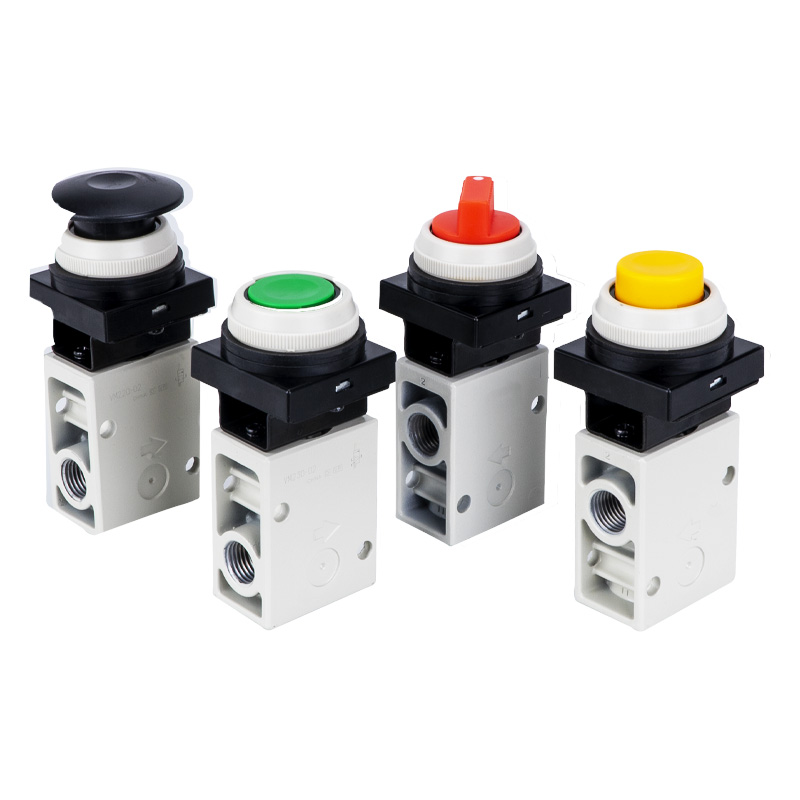

3. Тип дугмета (за ручни покретни рад)

     -- ВМ232/222: Стандардно равно дугме

     -- ВМ232И/222И: Глава жуте печурке високе видљивости за хитно заустављање

     -- ВМ232Г/222Г: Зелено индикаторско дугме

 4. Опциони специјални актуатори

     Полуга шарке, полуга за пребацивање, окретно дугме које се може закључати, двосмерна полуга и друге прилагођене главе окидача

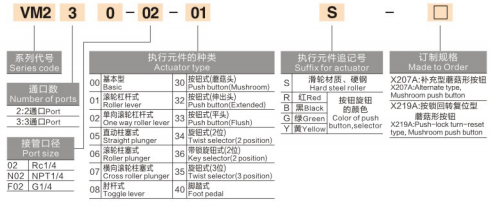

 Објашњење кода модела

   1. (Пример: ВМ231-02-01С)

     -- ВМ231: 3-портно коло + актуатор са ваљком

     -- 02: Величина навоја порта (Рц1/4=02; Н02=НПТ1/4; Ф02=Г1/4)

     -- 01: Изглед бочног порта (00 = изглед доњег порта)

     -- С: ваљак од каљеног челика (без суфикса = стандардни ПОМ ваљак)

     -- Суфикс боје: А=стандардна црна; И=жута печурка; Г=зелено дугме

  2. Уобичајени стандардни модели

     -- ВМ231-02-01А: 3 порта, ПОМ ваљак, Рц1/4, бочни прикључак (универзални модел опште намене)

     -- ВМ231С-02-01А: 3-порт, ваљак од каљеног челика, Рц1/4, бочни прикључак (тешки радни услови отпорни на хабање)

     -- ВМ230-02-00А: 3-порт, раван клип, доњи прикључак

     -- ВМ232И-02-01А: 3 порта, жуто дугме за заустављање у случају нужде, бочни прикључак

Основне предности производа

     -- Средње високе перформансе протока: Цв=0,87, скоро 8 пута већи капацитет протока од мини ВМ1 (Цв=0,11), савршено одговара пнеуматским круговима средњег протока

     -- Универзални Рц1/4 порт: Стандардна главна величина навоја за опрему за аутоматизацију са одличном компатибилношћу између модела

     -- Поуздано заптивање отвора: добра непропусност, отпорност на контаминацију прашине, брз одзив и продужени радни век

     -- Подршка за двоводни распоред цеви: опције бочног и доњег порта за флексибилан распоред уградње густог панела

     -- Потпуна покривеност актуатора: Полуга са ваљком, клип, равно дугме и глава печурке на располагању за покривање механичког ограничења, ручног покретања и хитног заустављања у свим сценаријима

     -- Робусна конструкција за тешке услове рада: Метално тело вентила; С суфиксом каљени челични ваљак опционо за тежак индустријски континуирани рад

     -- Дизајн без подмазивања: Ниско оптерећење одржавања, чист и еколошки прихватљив рад ваздушног круга

Типични сценарији примене

     -- Сензор ограничења хода опреме: детекција пуне позиције цилиндра / клизног стола са покретачем ваљкасте полуге

     -- Ручна јог контрола: пуштање машине у рад на лицу места и управљање панелом преко тастера

     -- Сигурносна блокада у случају нужде: жута глава печурке за брзо искључивање ваздушног круга

     -- Пребацивање убода и фиксирања: пнеуматска контрола петље за стезање / откопчавање

     -- Аутоматизоване производне линије: сигнал положаја радне станице и кола механичке сигурносне блокаде

     -- Машине за паковање, текстил и штампање: Високофреквентне механичке контролне петље окидача

Поређење избора: ВМ1 ВС ВМ2 Брза референтна табела

Резиме једне реченице

     Механички вентил средње величине СОЛХ ВМ2 опремљен је универзалним Рц1/4 портом, Цв=0,87 високим капацитетом протока, заменљивим актуаторима целог опсега и опцијама двоструких бочних/доњих цеви, делујући као стандардни главни механички контролни вентил за сва пнеуматска склопна кола индустријске аутоматизације.
