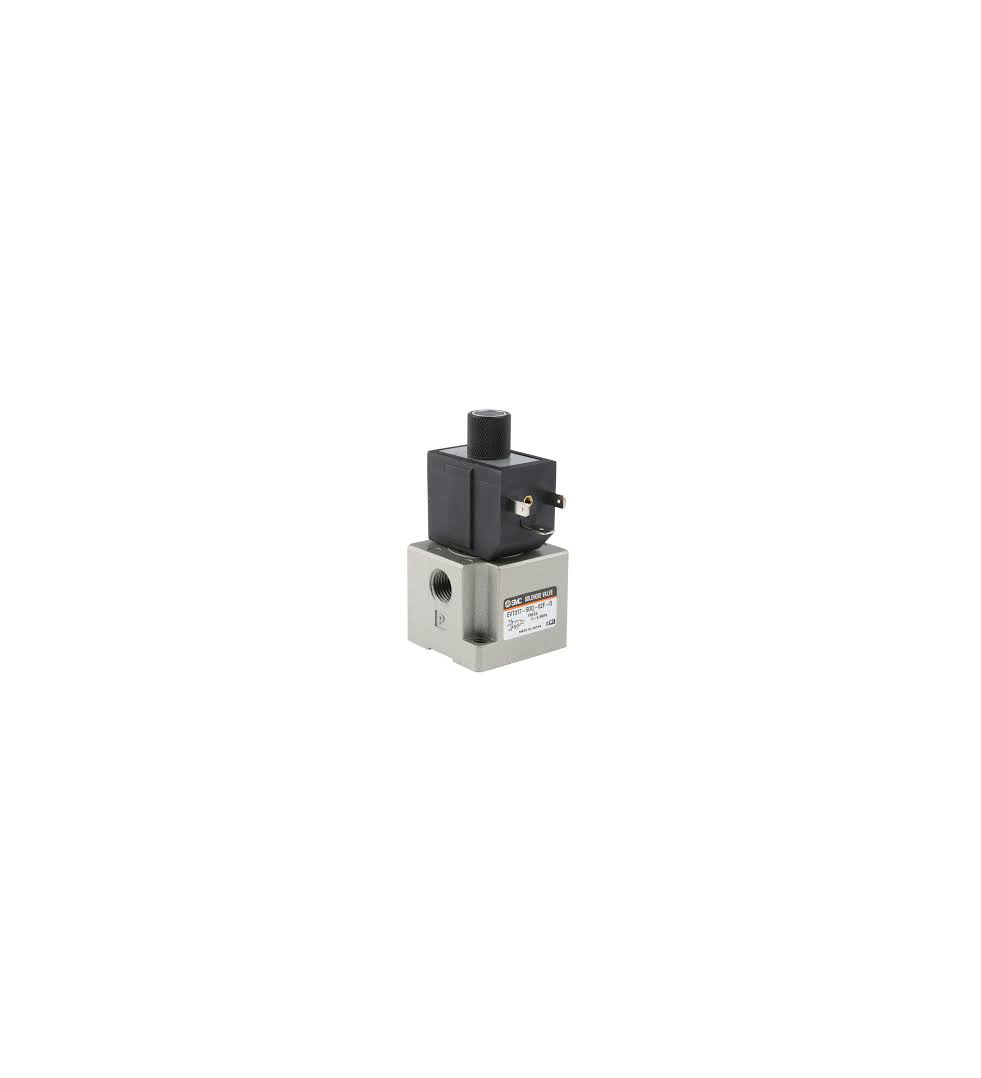

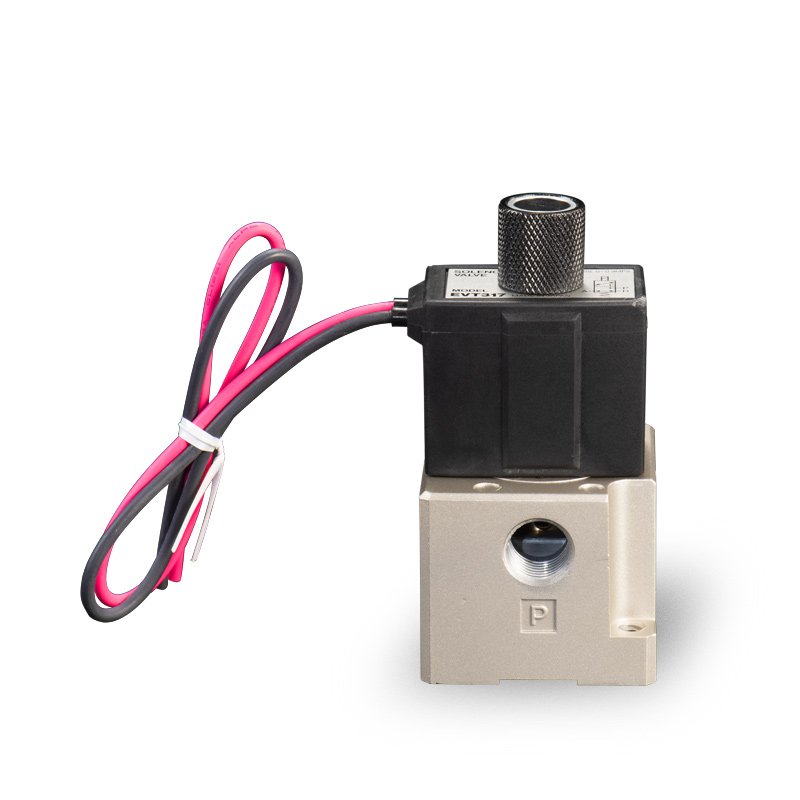

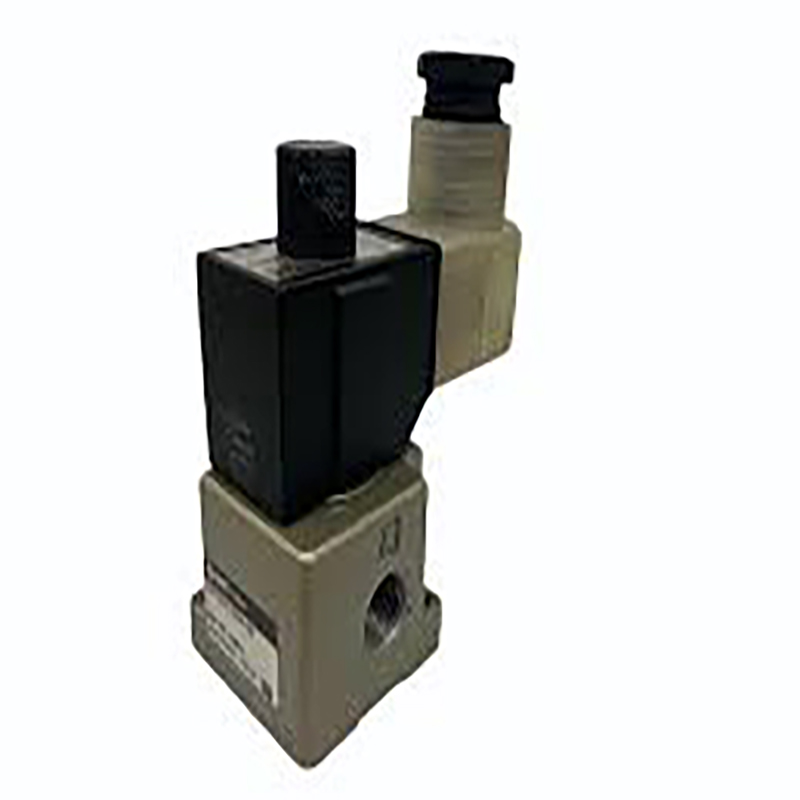

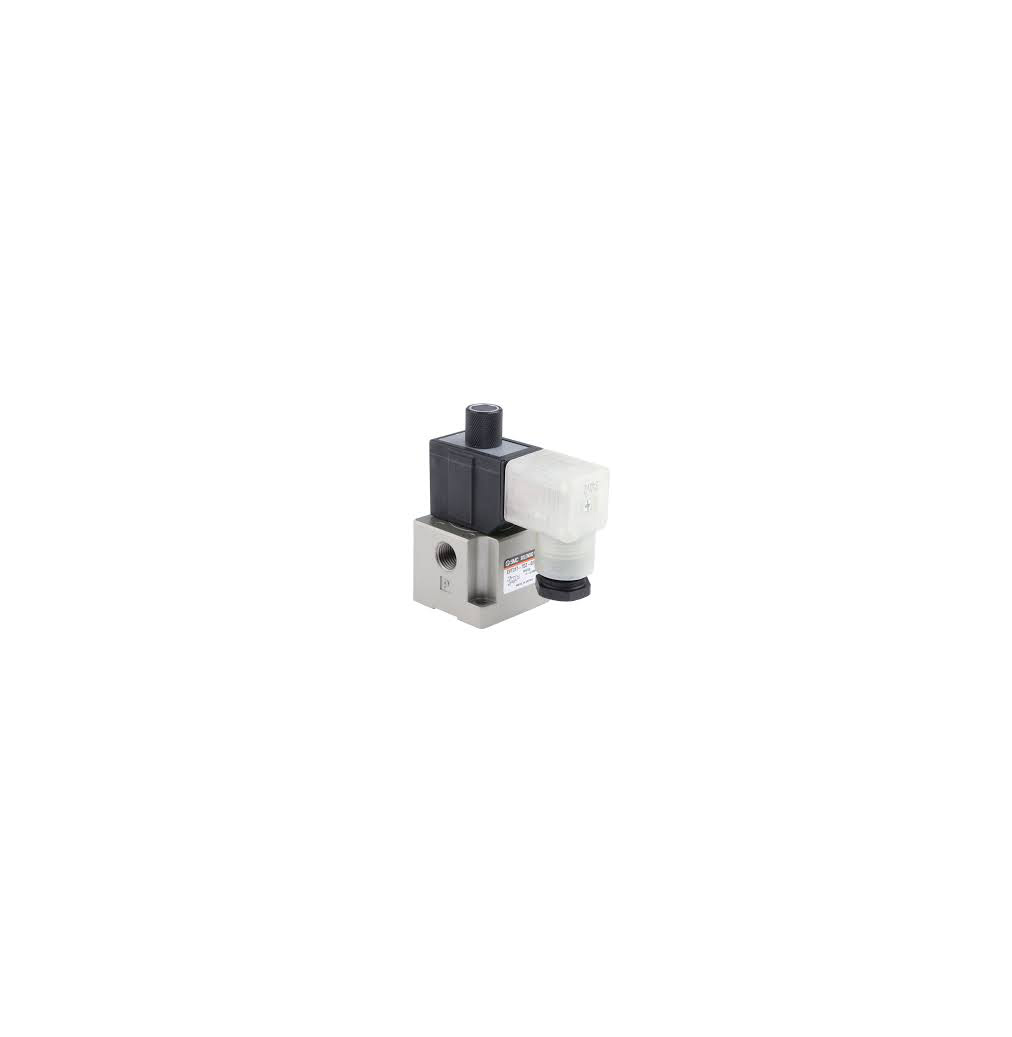

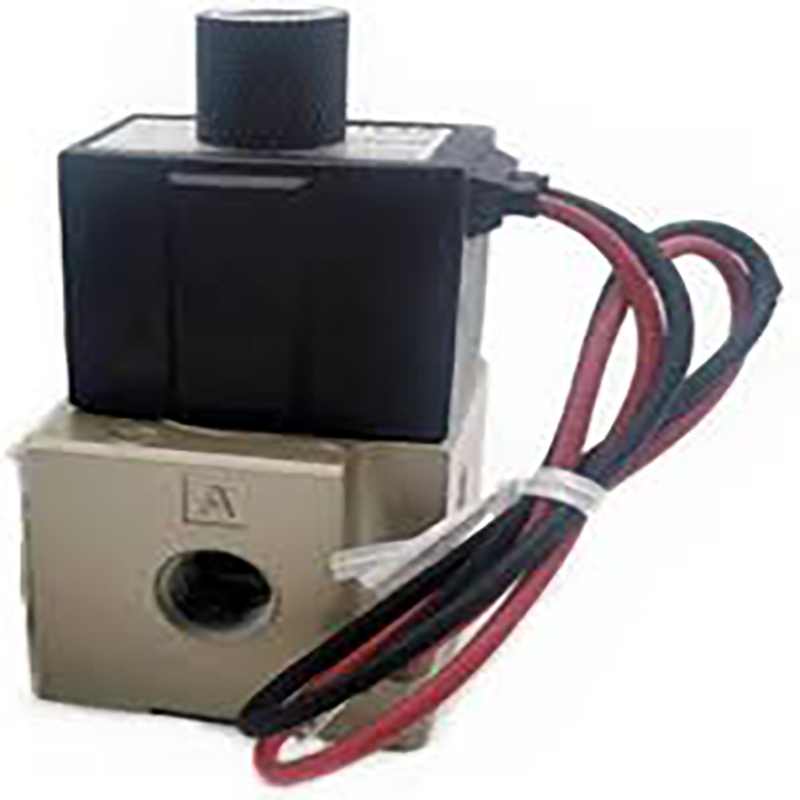

ВТ317 Серија 3 електромагнетног вентила – директна отвора

Бренд:СОЛХ од Рицхге Тецхнологи

Позиционирање производа

     Серија ВТ317 је електромагнетски вентил са 3 порта директног дејства са еластичном заптивном структуром према СОЛХ стандарду. Развијен за кругове компресованог ваздуха и инертног гаса, остварује контролу укључивања и искључивања ваздушних кругова, пребацивања и издувавања. Подржавајући покретање при нултом притиску и рад са позитивним притиском и вакуумом, овај компактни преклопни вентил високог протока одговара радним условима високог циклуса различите аутоматизоване опреме.

Основне кључне карактеристике

     -- Директна конструкција полуге са покретањем без притиска За рад није потребан минимални пилот притисак. Стабилне перформансе у пуном опсегу позитивног притиска 0–0,9 МПа; Вакуумска варијанта подржава притисак до -101,2 кПа, прилагодљива радним окружењима ниског притиска, вакуума и средњег високог притиска.

     --6 функција интегрисаних у један вентил, флексибилно пребацивање цевовода6 преклопних режима рада укључујући нормално затворен (НЦ), нормално отворен (НО), разделник протока и селектор вентил. Једна јединица задовољава различите захтеве пнеуматских кола са изузетном флексибилношћу конфигурације.

     --Компактно тело са Супериорним капацитетом протокаМини укупна димензија: 45×89,5×45 мм; коефицијент протока Ц=2,6 дм³/(с·бар). Брз одзив унутар ≤30 мс и максимална фреквенција пребацивања до 10 Хз, савршено погодна за брзо пребацивање ваздушног пута.

     --Еластично заптивање и дизајн без подмазивања.Премијум еластичне заптивне компоненте пружају поуздану непропусност и продужени радни век. Рад без подмазивања одржава гасна кола чистима и еколошки прихватљивим, а истовремено смањује трошкове рутинског одржавања.

 Уграђени мануелни прекидач без закључавања за једноставно пуштање у рад Стандардно ручно дугме без закључавања олакшава отклањање грешака на лицу места, инспекцију опреме и ручно пребацивање у хитним случајевима, поједностављујући процедуре инсталације и одржавања.

     --Снажна компатибилност која се може монтирати на разводник Подржава сложени склоп колектора и одговара стандардним системима острва вентила, идеалан за централизовану пнеуматску контролу и интегрисане петље са више вентила.

Пуне техничке спецификације

     -- Изглед порта: 3 порта

     -- Оперативна структура: директно делујући тип куке

     -- Тип заптивке: еластична гумена заптивка

     -- Применљиви медијум: компримовани ваздух, инертни гас

     --Радни притисак: 0–0,9 МПа; Вакумски модел: -101,2 кПа ~ 0,1 МПа

     --Притисак доказа: 1,5 МПа

     -- Температура околине: -10 ℃ ~ +50 ℃

     --Време одговора: ≤ 30 мс

     --Максимална радна фреквенција: 10 Хз

     --Захтеви за подмазивање: Без подмазивања

     --Ручни рад: Ручно преклапање без закључавања

     --Величина навоја порта: Рц 1/4 (02)

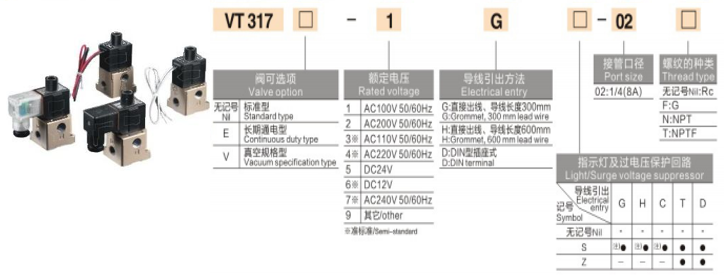

     -- Опциони напон завојнице: ДЦ12В / ДЦ24В, АЦ110В / АЦ220В и прилагођени напони

     -- Класа заштите: структура отпорна на прашину 4. Типични сценарији примене· Пнеуматске контролне петље за аутоматизоване монтажне линије, роботске руке и стезне уређаје

     -- Системи за дување ваздуха, млаз течности и вакуум адсорпције

     --Машине за паковање, штампање, текстил, дрво и прераду хране

     --Опрема која захтева покретање при нултом притиску, компатибилност са вакуумом, високофреквентни циклус и компактан простор за инсталацију

     --Централизована острва вентила и интегрисана пнеуматска управљачка кола

Резиме једне реченице

     СОЛХ ВТ317 директног дејства 3-портни електромагнетски вентил има покретање при нултом притиску, потпуну вакуумску компатибилност, шест преклопних функција, компактне перформансе високог протока и рад без одржавања, који служи као економичан универзални вентил за контролу укључивања-искључивања и пребацивања свих аутоматизованих пнеуматских кола.
