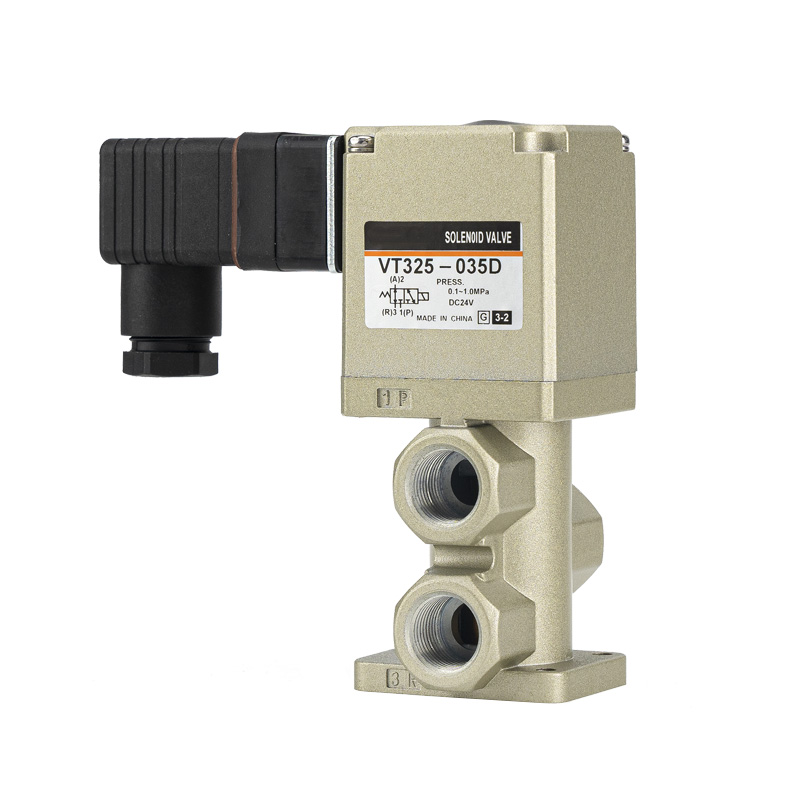

Електромагнетски вентил ВТ325 серије са 3 прикључка – директан начин рада

Бренд:СОЛХ од Рицхге Тецхнологи | СОЛХ Стандард

1. Позиционирање производа

     СОЛХ ВТ325 серија је електромагнетни вентил директног дејства са 3 порта са 3 порта и потпуно еластичним заптивачем. Дизајниран за кругове компресованог ваздуха и инертног гаса, он врши укључивање-искључивање ваздушног круга, пребацивање смера и контролу издувних гасова. Подржавајући покретање при нултом притиску и компатибилан са позитивним притиском и условима пуног вакуума, ВТ325 служи као високофреквентна, стабилна и поуздана пнеуматска компонента за аутоматизацију опште индустријске аутоматизације.

2. Основне кључне карактеристике

-- Директна структура куке и покретање без притиска

     Није потребан минимални радни притисак. Стабилно ради у пуном опсегу позитивног притиска од 0–1,0 МПа. Вакум верзија подржава радни притисак до -101,2 кПа, потпуно прилагодљив радним сценаријима ниског притиска, вакуума и високог притиска.

--6‑у‑1 мултифункционални дизајн за универзалне цеви

     Променом начина повезивања порта, један вентил остварује 6 функционалних режима, укључујући НЦ (Нормално затворен), НО (Нормално отворен), поделу протока и избор протока. Покрива различите пнеуматске логичке захтеве са одличном свестраношћу и флексибилном конфигурацијом.

--Ултра-висок капацитет протока и брзи одзив

     Опремљен оптимизованим унутрашњим пролазима за проток, вентил испоручује велики коефицијент протока од Ц=6,1 дм³/(с·бар). Постиже брзо време одзива ≤30 мс и подржава максималну фреквенцију пребацивања од 5 Хз, савршено погодно за пнеуматско пребацивање велике брзине и контролу довода ваздуха великог протока.

--Еластично заптивање и рад без подмазивања

     Прихвата висококвалитетне еластичне заптивне материјале за одличну непропусност, перформансе против старења и дуг радни век. Рад у потпуности без подмазивања осигурава чиста гасна кола, еколошку прихватљивост и значајно смањене дневне трошкове одржавања.

--Компактна структура и флексибилна инсталација

     Мини и компактно тело штеди простор за инсталацију. Подржава методе директног излаза жице и утичнице. Опремљен стандардним дугметом за ручно преклапање без закључавања за практично отклањање грешака на лицу места, инспекцију и ручно пребацивање у хитним случајевима.

--Развојна компатибилност и јака компатибилност

     Подржава густу монтажу разводника и инсталацију на слагање. Димензионално компатибилан са стандардним индустријским вентилским острвима, што га чини идеалним за модуларне централизоване пнеуматске системе управљања и аутоматизовану интегрисану опрему.

3. Пуне техничке спецификације

     --Конфигурација порта: 3-порт, 2-позицијски појединачни соленоид

     --Тип операције: Директно делујући тип лутке

     -- Метода заптивања: Еластична гумена заптивка високих перформанси

     -- Применљива течност: компримовани ваздух, инертни гас

     --Радни притисак: 0–1,0 МПа; Тип вакуума: -101,2 кПа ~ 0,1 МПа

     --Притисак доказа: 1,5 МПа

     --Осег температуре околине: 5℃ ~ 50℃

     --Време одзива: ≤30 мс (тестирано на 0,5 МПа)

     --Максимална радна фреквенција: 5 Хз

     --Подмазивање: Дизајн без подмазивања

     --Ручни рад: Стандардни тип без закључавања; тип закључавања алата опционо

     -- Величина порта: Рц 1/4, Рц 3/8

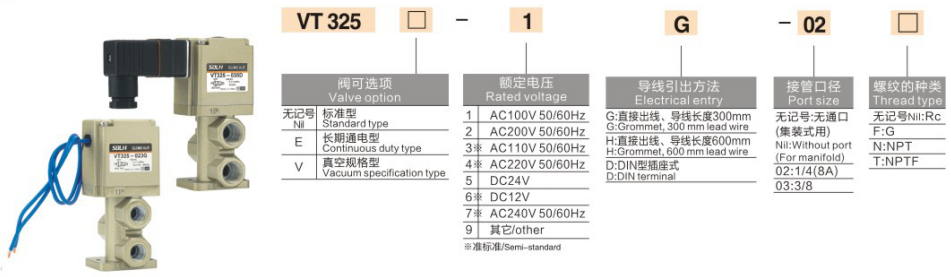

     -- Напон завојнице: ДЦ24В, АЦ110В, АЦ220В и прилагодљиве опције

4. Типични сценарији примене

     --Пнеуматска контрола за аутоматизоване производне линије, роботске руке и стезне елементе

     --Удувавање прашине, млаз течности и вакуумска адсорпција и системи за прекид вакуума

     --Машине за паковање, штампање, прераду текстила и дрвета

     -- Опрема за аутоматизацију која захтева старт нултог притиска, компатибилност са вакуумом и високофреквентно пребацивање

     --Централизована острва вентила и разводна модуларна пнеуматска управљачка кола

Резиме једне реченице

     СОЛХ ВТ325 3-портни електромагнетски вентил директног дејства карактерише покретање при нултом притиску, потпуна вакуумска компатибилност, 6-у-1 мултифункционално пребацивање, ултра-висок капацитет протока и перформансе без одржавања, служећи као високо-трошковно пнеуматско решење за индустријску аутоматизацију високих перформанси система.
