ВЗМ500 (ВЗМ5) 5/2-краки механички вентил серије

ВЗМ500 (ВЗМ5) 5/2-краки механички вентил серије | Пнеуматски контролни вентил са еластичном заптивком средњег протока

Бренд: СОЛХ од Рицхге Тецхнологи | СМЦ компатибилан 5-портни пнеуматски вентил са механичким активирањем

1. Преглед производа

     СОЛХ ВЗМ5 (ВЗМ500) серија је асредњи 5/2-краки механички контролни вентил потпуно компатибилан са СМЦ стандардом. Усвајајући високопоуздану структуру еластичне гумене заптивке, има стабилно заптивање, брз одзив и одличне перформансе средњег протока са Цв вредношћу до 0,6. Опремљен стандардним Рц1/8 портом и комплетним опционим главама актуатора, подржава механичко окидање ограничења, ручну контролу покрета и блокаду сигурносног кола. Са флексибилном монтажом стопала и интегрисаном инсталацијом у колектор, издржљивошћу на високим фреквенцијама и широком прилагодљивошћу притиска, служи као стандардни главни модел за синхронизацију са два цилиндра, пнеуматско пребацивање кола и механичку контролу ограничења у аутоматизованим производним линијама.

2. Основне техничке спецификације

3. Дефиниција порта и режим кола

  3.1 Стандардни 5/2-смерни режим (двострука контрола / механичка контрола)

     1(П) = прикључак за довод ваздуха, 2(А) = позитиван излазни прикључак, 3(Б) = обрнути излаз, 4(ЕКСХ) = издувни отвор, 5(ЕКСХ) = издувни отвор. Реализује двосмерно пребацивање и брзо испуштање пнеуматских актуатора.

  3.2 Опциони 5/3-смерни режим (средња позиција)

     Опциони средњи затворени тип и средњи тип растерећења притиска, прецизно прилагођавање пнеуматском позиционирању, одржавању притиска и прецизним захтевима контроле хода.

  3.3 Спецификација пилот порта

     ЕКСХ пилот порт прихвата М5×0,8 навој. Екстерна пилот верзија подржава независну контролу извора ваздуха, погодну за централизовану пнеуматску контролу и сценарије усклађивања петље великог протока.

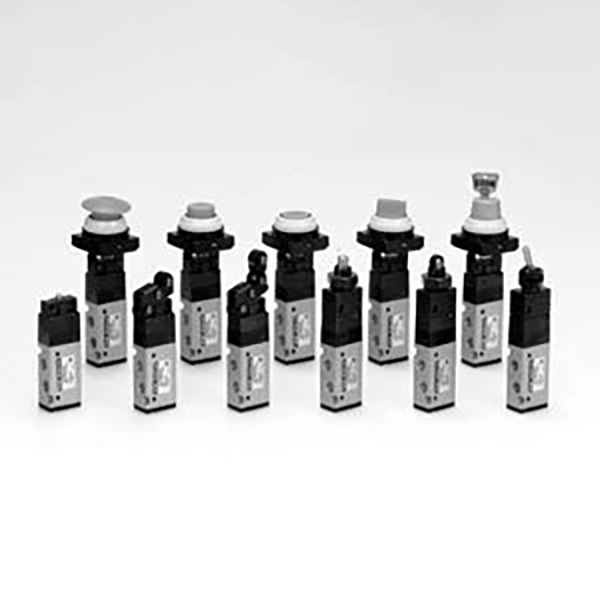

4. Опције главе актуатора пуне серије

5. Правила кодирања модела и уобичајени модели

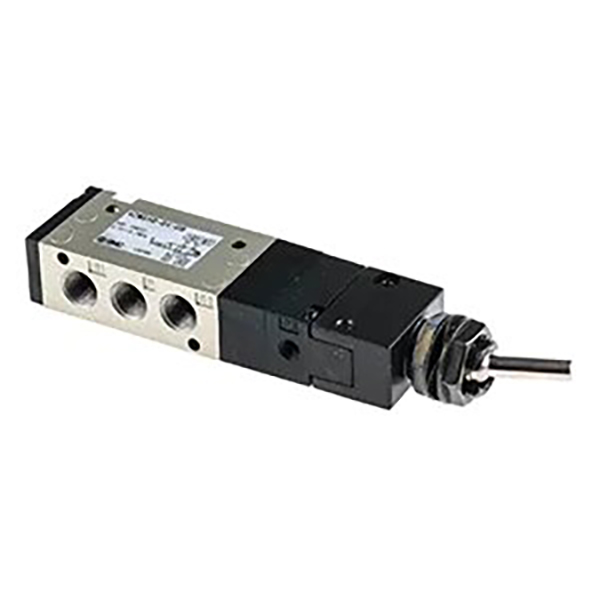

  5.1 Тумачење модела (Пример: ВЗМ550-01-08)

     • ВЗМ550: Стандардна 5/2-крака еластична заптивка основни механички вентил

     • Код луке: 01=Рц1/8; Н01=НПТ1/8; Ф01=Г1/8

     • Код актуатора: 08=ручица; 01=ваљкаста полуга; 30=дугме; 37=пусх-пулл

     • Опциони суфикс: -Л=са држачем; -3=5/3-пут; П = тип екстерног пилота

  5.2 Популарни стандардни модели

     • ВЗМ550-01-01: 5/2-смерна, основна полуга са ваљком, Рц1/8 порт, пожељно за опште механичке граничне сценарије

     • ВЗМ550-01-30: 5/2-смерни, тип дугмета, Рц1/8 порт, погодан за ручну опрему и отклањање грешака

     • ВЗМ550-01-37: 5/2-смерни, пусх-пулл тип, Рц1/8 порт, за ручно закључавање и контролу против погрешне операције

     • ВЗМ550-01-02: 5/2-смерна, једносмерна ваљкаста полуга, Рц1/8 порт, професионална контрола ограничења против одскока

6. Основне предности производа

  6.1 Стандардни средњи велики проток

     Опремљен универзалним Рц1/8 портом и коефицијентом протока Цв=0,6, савршено се уклапа у пнеуматска кола средњег протока, остварујући стабилно синхроно дејство двоструких цилиндара и поуздано повезивање више покретача.

  6.2 Еластично заптивање високе стабилности

     Усваја еластичну заптивну структуру интегрисаног гуменог језгра вентила, без цурења, стабилног задржавања притиска и брзог одзива. Пружа дуг радни век и ултра ниске трошкове одржавања у конвенционалним индустријским условима рада.

  6.3 Режими окидача са пуном покривеношћу

     Комплетне опције актуатора, укључујући ваљак, клип, полугу за пребацивање, дугме и типове пусх-пулл, у потпуности покривају механичко ограничење, аутоматско окидање, ручно отклањање грешака и сценарије примене сигурносне блокаде.

 6.4 Разноврсна флексибилна инсталација

     Подржава независну инсталацију држача за стопала и инсталацију интегрисаног кластера. Произвољни ЕКСХ прикључци могу да се повежу за издувне цеви, прилагођавајући се густом распореду панела и ограниченом простору за инсталацију.

  6.5 Индустријска издржљивост високе фреквенције

     Подржава до 300ц.п.м високофреквентни циклични рад, са одличном отпорношћу на ударце и вибрације. Стабилно се прилагођава дуготрајном континуираном раду тешке индустријске опреме.

  6.6 Екстерни пилот прошириви дизајн

     Опциони режим екстерне пилот контроле реализује даљинску и централизовану контролу извора ваздуха, испуњавајући одговарајуће захтеве главних кола великог протока и аутоматизованих интегрисаних пнеуматских система.

7. Типични сценарији примене

     • Синхрона контрола са два цилиндра: Обезбедити синхроно кооперативно деловање двоструких цилиндара у аутоматизованој опреми ради побољшања конзистентности рада.

     • Пнеуматско пребацивање кола: Преклапање/деклампирање држача и уређаја, пребацивање станица и контрола смера пнеуматске петље.

     • Механички лимит триггеринг: Окидање сигнала на месту ударца и механичка заштита од блокаде преко покретача ваљкасте полуге.

     • Ручна контрола рада: Отклањање грешака у опреми, ручно покретање/заустављање и ручна контрола на панелу преко типки тастера и типова пусх-пулл.

     • Сигурносно заштитно коло: Ресетовање у случају нужде и заштита сигурносне блокаде врата са актуаторима који се могу закључати и са гљивастим актуаторима.

     • Општа аутоматизација индустрије: Високофреквентна контрола положаја и вишеактивна веза за опрему за паковање, штампање и електронску производњу.

8. Поређење избора модела серије ВМ

Резиме једне реченице

     5/2-краки механички вентил серије СОЛХ ВЗМ500 (ВЗМ5) интегришеРц1/8 стандардни порт, Цв0.6 средње велики проток, пуна серија мултифункционалних актуатора и флексибилни начини инсталације, као стандардна главна компонента језгра за аутоматизовану двоцилиндричну синхрону контролу и системе за пнеуматско пребацивање кола.
