2С серија 2/2 електромагнетски вентил за течност (директно деловање + пилотско управљање)

Бренд:СОЛХ од Рицхге Тецхнологи

Преглед производа

  1. СОЛХ 2С серија су 2/2-смерни нормално затворени електромагнетни вентили за затварање течности, подељени у две пуне линије производа:

     -- 2С директног дејства (серија малих отвора 030/050)

     -- Пилотски 2С (150~500 великих отвора серије)

  2. Дизајниран за аутоматску контролу укључивања/искључивања чисте воде, компримованог ваздуха, уља за подмазивање, расхладне течности за сечење и слабо корозивних цевовода течности. Компактна интегрисана структура са заптивачем отпорним на цурење; калемови подржавају дуготрајно континуирано напајање.

     -- Тип директног дејства: Потпуно отварање под нултим диференцијалним притиском од 0 МПа, идеално за гране микро-течности ниског притиска

     -- Тип са пилотским управљањем: велики отвор и велики капацитет протока за главне доводне цевоводе са цевима великих димензија

  3. Широко усклађен са расхладним круговима алатних машина, линијама за прскање за чишћење, одводним системима ваздушног компресора, опремом за третман воде, аутоматизацијом течности за паковање хране.

Две линије производа Потпуна класификација: НЦ директног дејства ВС НЦ којим управља пилот

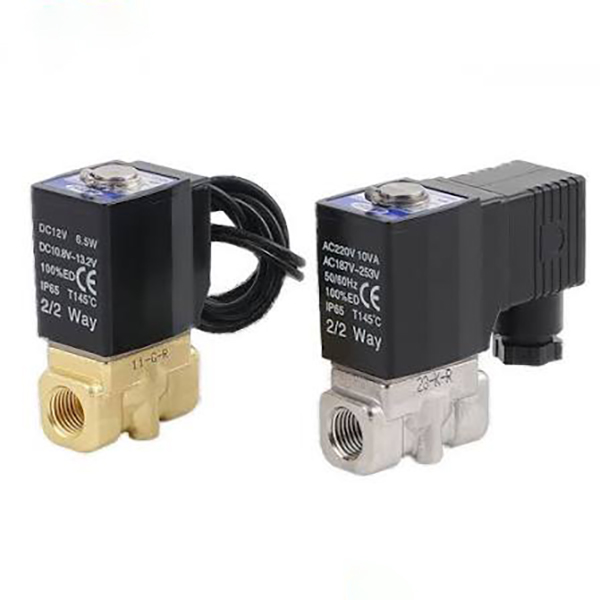

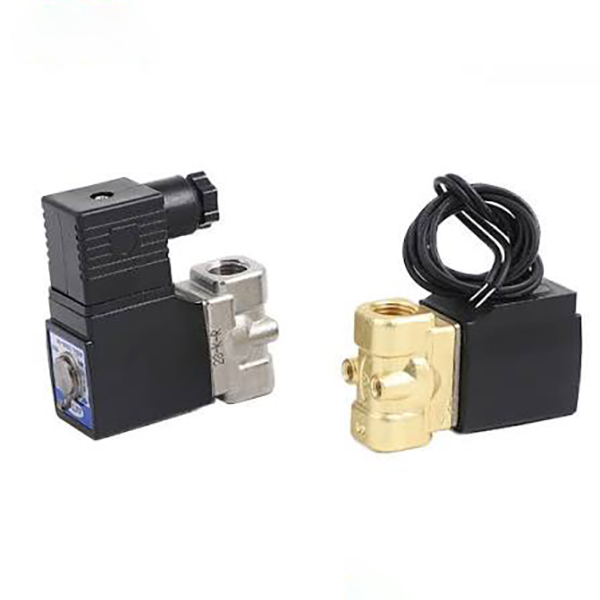

 1. 2С нормално затворено директног дејства (пример модела: 2С-Л030-08)

     -- Принцип рада:Нема помоћне пилотске ваздушне коморе; електромагнетни калем директно повлачи вретено арматуре да отвори/затвори седиште вентила. Потпуно отворен чак и под нултим притиском воде/ваздуха од 0 МПа.

        * Искључење: Опруга притиска заптивку да би потпуно прекинула течност цевовода;

        * Укључено: Завојница повлачи арматуру нагоре да отвори отвор вентила за пролаз течности

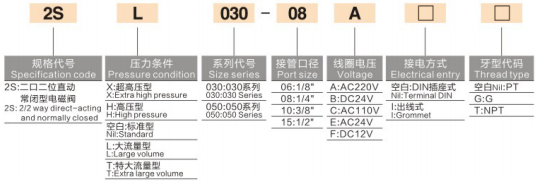

    -- Комплетно правило кодирања модела:2С - Суфикс притиска - Серија величине - Навој порта - Напон завојнице - Тип ожичења - Стандардни навој

        * 2С: 2/2 НЦ електромагнетни вентил директног дејства

        * Суфикс степена притиска: Празан = Стандард / Л = Велики проток / Т = Екстра велики проток / Х = Висок притисак / Кс = Екстра висок притисак

        * Серија величина: 030 (мини), 050 (средње мали)

        * Шифра порта: 06=Г1/8, 08=Г1/4, 10=Г3/8, 15=Г1/2

        * Шифра напона: А=АЦ220В, Б=ДЦ24В, Ц=АЦ110В, Е=АЦ24В, Ф=ДЦ12В

        * Ожичење: Празан = ДИН утичница, И = Тип кабла

        * Навој: Празан=ПТ конусни навој, Г=Г паралелни БСПП, Т=НПТ амерички навој

     -- Основне предности:

        *Покретање са нултим диференцијалним притиском, без ограничења минималног радног притиска, стабилан рад за микро кругове флуида ниског притиска

        * Ултра-компактно тело, произвољан угао монтаже без ограничења гравитације

        * Брз одзив у милисекунди за брзе циклусе укључивања и искључивања

     -- Сценарији примене:

       Мала ЦНЦ машина за расхладно уље у спреју, мини машина за прање веша микро спреј, 3Ц опрема за микро ваздушно/водно одсецање, вакуумско помоћно снабдевање водом, мали цевоводи (Г1/8 ~ Г1/2).

  2.  2С пилотски нормално затворена серија

     -- Принцип рада:Уграђени минијатурни отвор за контролу пилота; ослања се на средњи притисак цевовода за подизање главне дијафрагме/калем. Минимални диференцијални притисак од 0,05 МПа потребан за потпуно отварање. Завојница контролише само мали отвор за испуштање пилота са малом потрошњом енергије.

        * Искључено: Пилот отвор запечаћен, узводни притисак компримира главну заптивку да затвори цевовод

        * Укључено: притисак у пилот комори испушта, средњи притисак подиже главни калем за проток течности велике запремине; максимална величина отвора до Φ50 (Г2 инча)

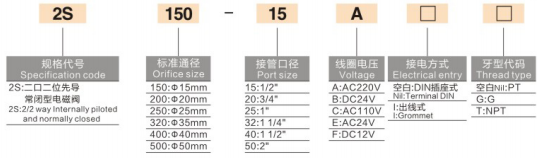

     -- Комплетно правило кодирања модела:2С - Величина отвора - Навој порта - Напон завојнице - Тип ожичења - Стандардни навој

        * 2С: 2/2 путни НЦ електромагнетни вентил са пилотским управљањем

        * Величина оквира отвора: 150 (Φ15), 200 (Φ20), 250 (Φ25), 320 (Φ35), 400 (Φ40), 500 (Φ50)

        * Шифра порта: 15=Г1/2, 20=Г3/4, 25=Г1, 32=Г1-1/4, 40=Г1-1/2, 50=Г2

        * Кодови напона/ожичења/навоја су потпуно у складу са варијантама са директним дејством

    -- Основне предности:

        * Велики прави отвор, ултра-висок проток, минималан пад притиска у цевоводу за централизоване цеви за довод воде/ваздуха

        * Мали калем мале снаге покреће тело вентила великог отвора, ниско стварање топлоте, погодно за непрекидан рад 24 сата

        * Широки канал протока није лако зачепити, компатибилан са индустријском циркулишућом расхладном водом која садржи мање суспендоване нечистоће

     --Сценарији примене:

        Главни доводни/одводни цевоводи ваздушног компресора, главни водени кругови за чишћење распршивача велике монтажне линије, колекторске цеви за обраду воде, опрема за штанцање за хлађење главних уљних водова, индустријски системи за снабдевање водом за тешке услове рада.

Универзалне заједничке карактеристике производа (директно + пилот управљање)

  1. Стандардна нормално затворена (НЦ) функција Фабричка поставка

     Аутоматско искључивање када се нестане струје, спречава преливање течности и цурење током гашења опреме ради веће безбедности система.

  2. Вишеструки опциони материјали за заптивање

     -- Стандардна НБР нитрилна гума: универзална за воду, ваздух, уље за подмазивање

     -- Опциони ЕПДМ етилен пропилен: отпоран на киселине/алкалије, топлу воду и чисту течност намењену за храну

  3. Издржљив високотемпературни калем мале снаге

     Изолациони намотај отпоран на топлоту за дуготрајно напајање, стабилна изолација против опекотина; Двоструке опције ожичења (ДИН утичница / проводник) за флексибилан распоред ормара.

  4. Мулти Интернатионал Тхреад Стандардс фор Екпорт

     ПТ британски конус, Г БСП паралелни, НПТ амерички навој опционо, компатибилан са домаћом аутоматизацијом и иностраним производним линијама.

  5. Прилагођавање под пуним притиском

     Серија директног дејства подржава стандардно / велики проток / висок / изузетно висок притисак прилагођавање; пилот серија изворно оцењена за стандардни индустријски притисак флуида 0,05~1,0МПа.

  6. Универзална монтажа без гравитације

     Може се уградити вертикално, хоризонтално или обрнуто, одговара скученом унутрашњем распореду електро ормана.

Јединствена табела општих техничких спецификација

Упоредна табела пуне селекције директног ВС пилота

Сегментирани типични сценарији апликација

  1. Опсег примене НЦ директног дејства

     -- Убризгавање расхладног уља у једној тачки и микро спреј за мале ЦНЦ алатне машине

     -- Вакуумско помоћно водоснабдевање и мини ваздушни круг за укључивање/искључивање за 3Ц аутоматизацију опреме

     -- Мале ултразвучне машине за чишћење, лабораторијске петље за контролу микро течности

     -- Огранак за одржавање опреме, прекидач за воду/гас у једној тачки за мале уређаје

  2.Опсег примене НЦ пилота

     -- Комплетан одвод машине за ваздушни компресор и затварање главног ваздушног цевовода

     -- Контрола главног воденог круга за опрему за чишћење распршивањем великих монтажних линија

     -- Опрема за пречишћавање воде у расутом стању и циркулишуће расхладне цеви са високим протоком

     -- Амбалажа за храну, хемијска опрема са великим запорним вентилом за течност

Правила просуђивања за избор језгра

     -- Статички притисак у цевоводу <0,05 МПа, повремено довод микро течности → Мора се изабрати 2С директног дејства

     -- Величина цеви ≥Г1/2, главни колектор високог протока, стабилан дуготрајни притисак воде/ваздуха → Изаберите 2С са пилотским управљањем

     -- Топла вода, за храну, слаба киселина/алкална средина: Наведите ЕПДМ заптивку приликом наручивања

     -- Централизовано ожичење унутар контролног ормарића машине: Одредите приоритет типу ожичења ДИН утичнице

     -- Опрема за влажну употребу на отвореном: Одаберите тип жичаног кабла са водоотпорном кабловском уводницом

Усклађена комплетна решења за пнеуматска и флуидна кола

  1. Мало расхладно коло

     -- АФЦ јединица за ваздух → 3В серија 3/2 електромагнетни вентил → ПУ цеви → 2С вентил директног дејства (контрола петље расхладне воде)

  2. Завршите машински главни колектор за воду

     -- Главна цев резервоара за воду / ваздушног компресора → 2С пилот вентил великог отвора → вишестанички разводни водови за прскање

  3. Радионички круг за течност отпоран на експлозију

     -- Јединица за третман извора ваздуха отпорна на експлозију → 50-ВПЕ 3-краки вентил отпоран на експлозију + прилагођени 2С пилот вентил отпоран на експлозију

Резиме једне реченице

     СОЛХ 2С серија 2/2 са нормално затвореним течним електромагнетним вентилом се дели на модел са малим отвором са директним покретањем са нултим притиском и варијанту великог отвора мале снаге са великим протоком са пилот-операцијом, са опционим НБР/ЕПДМ заптивкама, вишенапонском компатибилношћу, широко се користи за аутоматске алате за воду, ваздух, уље, опрему за аутоматску контролу воде за пречишћавање хране и опрему за искључивање воде.
