2/2-смерни електромагнетски вентил серије 2В (директно деловање + пилотско управљање)

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

     СОЛХ 2В серија је универзални индустријски 2/2-смерни нормално затворен електромагнетни вентил за затварање течности, подељен у две структурне линије: директног дејства 2В (030/050 мале серије) и пилотски управљане 2В (150~500 серије великих отвора). Обавља аутоматску контролу укључивања/искључивања за чисту воду, компримовани ваздух, уље за подмазивање, расхладну течност за сечење и слабо корозивне цевоводе течности.

       * Тело вентила од месинга са вишеслојним антикорозивним заптивачем; двоструке опције директног покретања са нултим притиском и пилот типа високог протока за избор целог опсега

       * Стандардизоване спецификације димензија и навоја, компатибилне са ПТ/Г/НПТ мулти-нит за глобални извоз

       * Намотај отпоран на ниске температуре подржава стабилно дуготрајно непрекидно напајање

     Широко усклађен са опремом за пречишћавање воде, расхладним круговима алатних машина, линијама за чишћење спрејом, цевоводима ваздушних компресора и системима за аутоматизацију флуида у целој индустрији.

Две линије производа Потпуна класификација: НЦ директног дејства ВС НЦ којим управља пилот

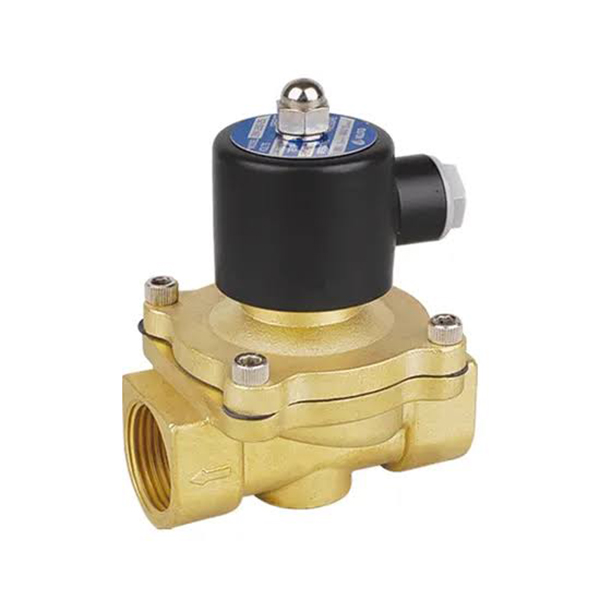

  1. 2В нормално затворено директног дејства (пример модела: 2В-Л030-08)

     --Воркинг Принципле:Електромагнетни калем директно покреће унутрашњу арматуру да отвори/затвори седиште главног вентила, омогућавајући потпуно отварање под 0МПа нултим средњим притиском.

        * Искључење: Опруга притиска заптивну заптивку да би у потпуности прекинула течност цевовода

        * Укључено: Електромагнетна сила подиже калем да би се остварила двосмерна циркулација течности

           Нема помоћне пилот коморе, ултра-једноставна структура са брзином одзива у милисекунди.

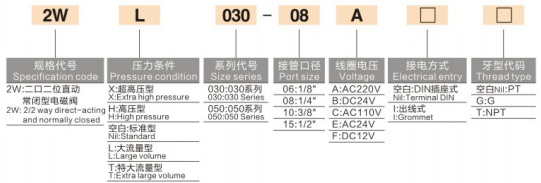

    -- Комплетно правило кодирања модела

     2В - Суфикс притиска/протока - Серија величине - Навој прикључка - Напон завојнице - Тип ожичења - Стандардни навој

        * 2В: 2/2-смерни нормално затворени електромагнетни вентил директног дејства

        *  Суфикс за притисак и проток: Празан=Стандардни/Л=Велики проток/Т=Изузетно велики проток/Х=Високи притисак/Кс=Изузетно висок притисак

        *  Серија величина: 030 (минијатурна), 050 (средње мала)

        *  Код порта: 06=Г1/8, 08=Г1/4, 10=Г3/8, 15=Г1/2

        *  Код напона: А=АЦ220В, Б=ДЦ24В, Ц=АЦ110В, Е=АЦ24В, Ф=ДЦ12В

        *  Режим ожичења: Празан = ДИН утичница (стандардно за контролни орман), И = водоотпорна жица (опрема за спољну влажност)

        *  Стандардни навој: Празан=ПТ британски конусни навој, Г=Г паралелни навој, Т=НПТ амерички навој

   --  Цоре Адвантагес

       *  Покретање са нултим диференцијалним притиском, без ограничења минималног радног притиска, стабилно отварање под вакуумом, микропритиском и микропроточним воденим круговима

        *  Ултракомпактно тело, произвољан угао монтаже за скучени распоред ормарића за опрему

        *  Брз милисекундни одговор укључено-искључено, погодно за повремене циклусе старт-стоп високе фреквенције

        *  Мало тело вентила са ниским трошковима потрошног материјала, економичан први избор за контролу гранања у једној тачки

     --  Сценарији апликација

      Убризгавање расхладног уља у једној тачки за мале ЦНЦ машине алатке, мини машине за чишћење распршивањем, микро контрола ваздуха/воде за 3Ц аутоматизовану опрему, мали прекидачи ваздушних компресора, контрола укључивања/искључивања лабораторијских микро флуида.

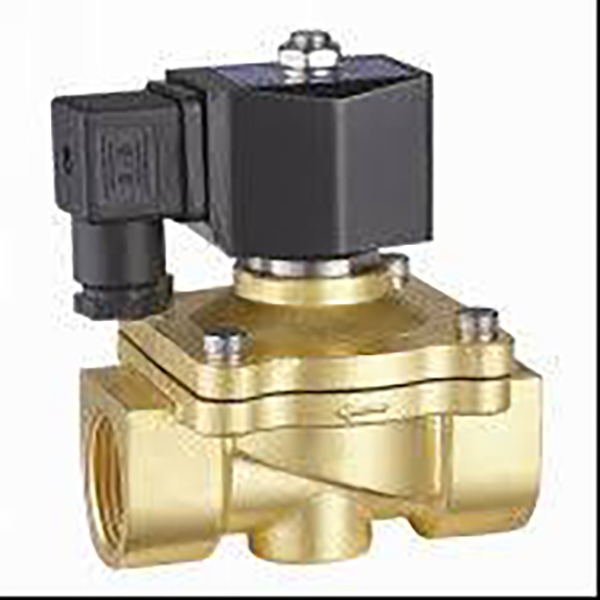

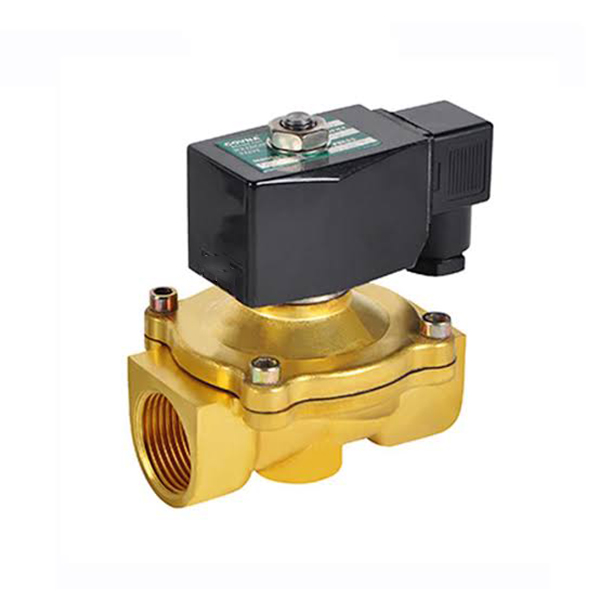

  2. 2В пилотски нормално затворен (пример модела: 2В250-25)

     -- Принцип рада:Уграђени пилот отвор за одзрачивање, ослањајући се на средњи притисак цевовода за подизање главног калема великог пречника; калем контролише само мали пилот отвор са малом потрошњом енергије и малом производњом топлоте. Минимални диференцијални притисак покретања 0,05 МПа, вентил се не може потпуно отворити без средњег притиска.

        * Искључено: Пилот рупа је запечаћена, притисак унутрашње шупљине притиска заптивку да затвори цевовод

        * Укључено: притисак у пилот комори испушта, утичнице за средњи притисак отварају главни вентил за проток течности велике запремине, максимални отвор до Φ50 (Г2 инча)

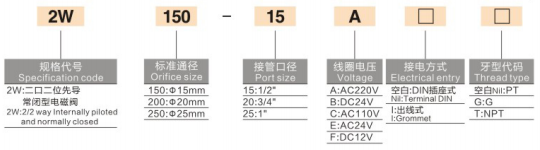

    --Комплетно правило кодирања модела

        2В - Величина отвора - Навој прикључка - Напон завојнице - Тип ожичења - Стандардни навој

        *  2В: 2/2-смерни нормално затворени електромагнетни вентил са пилотом

        *  Стандардна величина отвора: 150 (Φ15), 200 (Φ20), 250 (Φ25), 320 (Φ35), 400 (Φ40), 500 (Φ50)

        *  Шифра порта: 15=Г1/2, 20=Г3/4, 25=Г1, 32=Г1¼, 40=Г1½, 50=Г2

        *  Кодови напона, ожичења и навоја су потпуно заменљиви са серијом директног дејства, компатибилним резервним деловима завојнице

  3. Цоре Адвантагес

     -- Екстра велики отвор за висок средњи проток, ултра низак губитак притиска у цевоводу, идеалан за централизоване водоводне/ваздуховодне мреже за цео вод

     -- Завојница мале снаге покреће тело вентила великог пречника, низак пораст температуре у непрекидном раду од 24 сата, перформансе против опекотина

     -- Широки канал протока није лако зачепити, подржава циркулишућу индустријску расхладну воду са ситним суспендованим нечистоћама

     -- Један пилот вентил може да замени више малих директних вентила, поједностави распоред главног цевовода и смањи трошкове набавке

  4.Сценарији апликација

     Контрола главног воденог кола за велику опрему за чишћење распршивањем, ваздушни компресор са пуним одводом машине и затварањем главног ваздушног цевовода, циркулациони систем за хлађење, колекторске цеви са великим протоком, опрема за третман воде, општи главни прекидач течности за паковање хране и хемијску опрему.

Универзалне заједничке основне карактеристике (директно + пилот управљање)

  1.Униформ НЦ нормално затворена функција (фабрички подразумевано)

     Аутоматско искључивање када се нестане струје, ефикасно спречава преливање, цурење воде/ваздуха током гашења опреме за већу сигурност система.

  2. Двоструки опциони материјали за заптивање

     -- Стандардна НБР нитрилна гума: универзална за чисту воду, компримовани ваздух и уље за подмазивање опште радне услове

     -- Опциони ЕПДМ етилен пропилен: отпоран на топлоту, отпоран на слабе киселине и алкалије, намењен за топлу воду, чисту течност за храну и опрему за кисељење

  3. Универзални компатибилни калемови са више спецификација

     Потпуна покривеност АЦ & ДЦ напоном, изоловани калем мале снаге који подржава дуготрајно континуирано напајање; двоструке шеме ожичења (ДИН утичница / водоотпорна жица) прилагодљива ожичењу унутрашње опреме и опреме на отвореном.

  4.Мулти Интернатионал Екпорт Тхреад Стандардс

     Три опције навоја: ПТ британски конус, Г паралелни БСПП, НПТ амерички навој, одговара домаћој опреми за аутоматизацију и извозним захтевима прекоморских производних линија.

  5. Универзална монтажа без гравитације

     Тело вентила се може инсталирати вертикално, хоризонтално или обрнуто без утицаја на перформансе отварања/затварања, савршено за компактни распоред ормара.

  6. Потпуно прилагођавање нивоа притиска

     Директна серија подржава стандардне/високи притисак/екстрависоки притисак/велики проток прилагођене верзије; пилот серија се природно прилагођава конвенционалном опсегу притиска индустријске течности од 0,05 ~ 1,0 МПа.

Јединствена табела општих техничких спецификација

Упоредна табела пуне селекције директног ВС пилота

Сегментирани типични сценарији апликација

  1. 2В НЦ применљива поља директног дејства

     -- Убризгавање расхладног уља у једној тачки и микро спреј за мале ЦНЦ машине алатке, једноставна контрола микро течности у станици

     -- Вакуумско помоћно водоснабдевање и мала пнеуматска грана за укључивање/искључивање за 3Ц аутоматизацију опреме

     -- Мала ултразвучна опрема за чишћење, лабораторијске петље за контролу микро флуида

     -- Огранак за одржавање опреме, прекидач за воду/гас у једној тачки за мале уређаје

  2. 2В пилотски управљана НЦ применљива поља

     -- Ваздушни компресор са пуним одводом машине, вентил за прекид главног ваздушног цевовода у радионици

     -- Главна контрола воденог круга за велику опрему за чишћење распршивањем на монтажној линији

     -- Циркулациони систем за третман воде, индустријске расхладне цеви са великим протоком

     -- Главни прекидач за течност великог отвора за паковање хране и комплетну хемијску опрему

Правила просуђивања за избор језгра

     -- Притисак воде/ваздуха у цевоводу испод 0,05 МПа, испрекидани микро медијум, вакуумски круг → Мора се изабрати 2В тип директног дејства

     -- Величина цеви ≥Г1/2, пренос великог протока кроз цео вод, дуготрајно стабилан цевовод под притиском → Изаберите 2В пилотски цевовод

     -- Топла вода, пречишћена вода, радни услови течности са слабом киселином: Наведите ЕПДМ заптивку за храну приликом наручивања

     -- Централизовано ожичење унутар контролног ормана машине: Одредите приоритет типу ожичења ДИН утичнице; опрема за распршивање и влажну опрему на отвореном изаберите И водоотпорни тип жице

     -- Водени круг високог притиска и станице високог протока могу да изаберу прилагођена тела вентила са суфиксом Х/Л/Т

Усклађена комплетна решења за пнеуматска и флуидна кола

  1. Мало расхладно коло

     АФЦ јединица за ваздух → 3В серија 3/2 електромагнетни вентил → ПУ пластичне цеви → 2В вентил директног дејства (контрола укључивања/искључивања круга расхладне воде)

  2. Завршите машински главни колектор за воду

     Резервоар за воду / главна цев ваздушног компресора → 2В пилот вентил великог пречника → испорука грана до сваке станице за прскање

  3. Радионички круг за течност отпоран на експлозију

     Јединица за третман извора ваздуха отпорна на експлозију → 2В пилот вентил са прилагођеним намотајем отпорним на експлозију, упарен са аутоматским контролним цевоводима отпорним на експлозију

Резиме једне реченице

     СОЛХ 2В серија од месинга 2/2-смерни нормално затворени течни електромагнетни вентил обезбеђује покретање при нултом притиску мале варијанте директног дејства и мале снаге, великог протока, велике пилот-оперисане варијанте, са опционим НБР/ЕПДМ заптивком за храну, компатибилношћу са више навоја и више напона, широко се користи за аутоматску контролу воде, ваздуха, алата за обраду уља, контролу воде за пречишћавање хране. опрема за аутоматизацију флуида.
