4В серија 5/2 & 5/3 пнеуматски електромагнетни вентил | Пилотски управљани регулациони вентил

Бренд: СОЛХ од Рицхге Тецхнологи

1. Преглед производа и основна структура

     СОЛХ 4В серија је најуниверзалнијапилотски пнеуматски регулациони вентил за индустријску аутоматизацију, покривање5/2 начин (5-порт 2-положај) и5/3 начин (5-порт 3-положај) конфигурације. Специјално дизајниран за телескопско кретање, средње заустављање и контролу држања притиска цилиндара двоструког дејства, има структуру типа калема и унутрашњи пилот погон. Као стандардна електронска пнеуматска контролна компонента, широко је прихваћена у аутоматизованим машинама, опреми за паковање, алатима за обраду и системима пнеуматског преноса са стабилним перформансама и разноврсним функцијама.

  1.1 Стандардна дефиниција интерфејса са пет портова

     • П Порт: Главни улаз ваздуха, повезан са извором довода ваздуха

     • А/Б радни портови: Излазни прикључци, повезани са две коморе цилиндара двоструког дејства за контролу извлачења и увлачења

     • Р/С издувни портови: Издувни отвори за смањење притиска, обично опремљени пригушивачима за смањење буке и глатку вентилацију

  1.2 Основне структурне карактеристике

     • Структура језгра вентила: Високо прецизан дизајн калема клизног стуба, ниско трење и осетљиво пребацивање

     • Дриве Моде: Унутрашњи пилот погон, ниска потрошња енергије и стабилне перформансе уназад

     • Применљиви објекат: Подударање целог опсега за пнеуматске цилиндре двоструког дејства

2. 5/2-краки вентил – основна контрола уназад

     Структура 5/2 је главни основни модел серије 4В, подељен на типове једноструке електричне контроле и двоструке електричне контроле, прилагођавајући се различитим захтевима пнеуматске логике и безбедности.

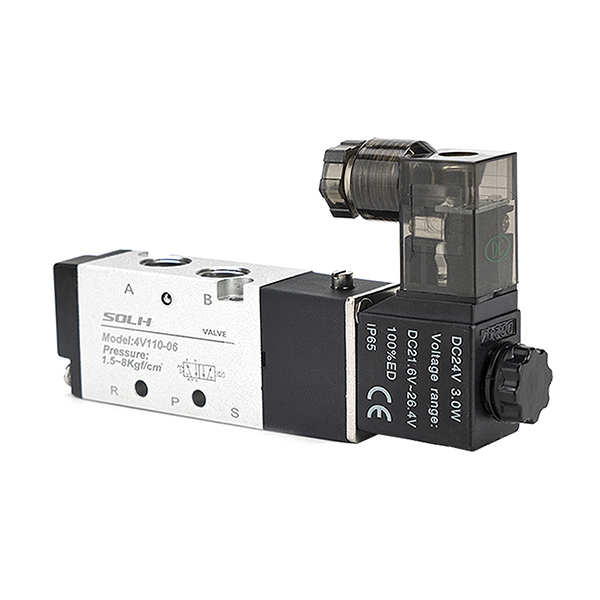

  2.1 Појединачна електрична контрола (4В110/210/310/410)

     • Принцип рада: Опремљен са једним електромагнетним намотајем и опругом за ресетовање. Вентил се окреће уназад када се укључи и аутоматски се ресетује силом опруге када се искључи.

     • Основне карактеристике: Дизајн ресетовања без напајања са перформансама без грешке, једноставном структуром и исплативим.

     • Типичне апликације: Обичан цилиндар повратно кретање, механизам за ресетовање у случају нужде, једноставна опрема за стезање и позиционирање.

  2.2 Двострука електрична контрола (4В120/220/320/420)

     • Принцип рада: Двоструки намотаји за алтернативно управљање без ресет опруге. Вентил задржава свој тренутни положај након искључивања сафункција задржавања меморије.

     • Основне карактеристике: Висока прецизност позиционирања, уштеда енергије (потрошња енергије само током вожње уназад), стабилно држање позиције искључено.

     • Типичне апликације: Прецизно позиционирање станице, заустављање средњег хода, дуготрајно задржавање притиска и сценарији закључавања у фиксној позицији.

3. 5/3-путни вентил – прецизна контрола средњег положаја

     Структура са три положаја 5/3 додаје средње неутрално стање на основу преокретања у два положаја, остварујући три основне међуфункције како би се испунили захтеви напредне пнеуматске контроле (Применљиви модели: 4В130/230/330/430).

  3.1 Затворени центар (тип Ц)

     Функција: Сви прикључци потпуно затворени у средњем положају. Остварује закључавање цилиндра и држање притиска, подржава заустављање вешања и заштиту од пада.

     Сценарио: Убодно закључавање, вертикални цилиндар против пада, средњи положај фиксни граничник.

  3.2 Издувни центар (Е тип)

     Функција: А/Б радни портови комуницирају са издувним отворима на средњем положају. Систем ослобађа притисак и цилиндар слободно плута.

     Сценарио: Сигурносно растерећење притиска опреме, ручно превлачење и отклањање грешака, заштита од механичког ресетовања.

  3.3 Центар притиска (тип П)

     Функција: П довод ваздуха комуницира са оба А/Б порта у средњем положају, претварајући цилиндар двоструког дејства у излаз једносмерног дејства.

     Сценарио: Синхроно стезање, двосмерно одржавање притиска, контрола баланса специјалних сила.

4. Правила кодирања модела и заједничке спецификације

  1. Логика кодирања: 4В [Шифра величине] [Код контроле/средње функције] - [Величина порта]

  2. Типични уобичајени модели

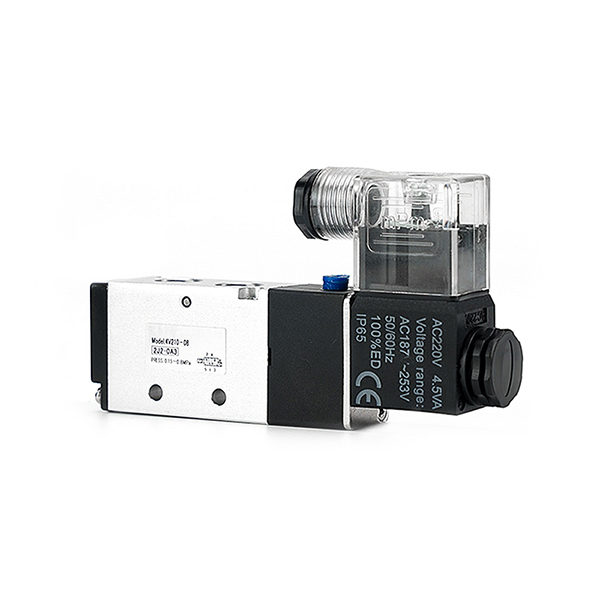

     • 4В210-08: Г1/4 порт, једна електрична контрола, 5/2 начин (најуниверзалнији стандардни модел)

     • 4В220-08: Г1/4 порт, двострука електрична контрола, 5/2 начин (позиционирање меморије без напајања)

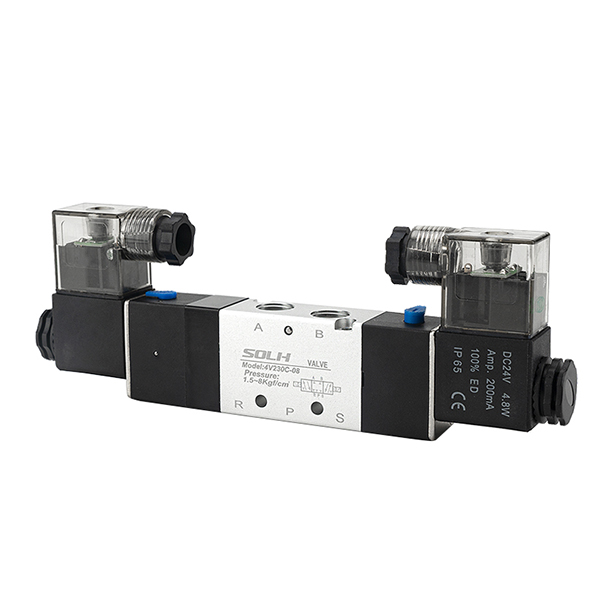

     • 4В230Ц-08: Г1/4 порт, 5/3 затворен центар (закључавање цилиндра и задржавање притиска)

     • 4В310-10: Г3/8 порт, једнострука електрична контрола, 5/2 начин (контрола главног кола великог протока)

5. Основни технички параметри

6. Смернице за професионалну селекцију

  6.1 5/2 начин избора у два положаја

     • Једнострука електрична контрола: Приоритет за конвенционално реципрочно кретање и сценарије сигурносног ресетовања, са аутоматским враћањем при гашењу и безбедним радом.

     • Двострука електрична контрола: Приоритет за станице за позиционирање, сценарије средњег заустављања и дуготрајног задржавања, са меморијом за искључење и прецизним позиционирањем.

  6.2 5/3 избор у три положаја

     • Тип Ц (затворени центар): За средње закључавање цилиндра, држање вешања и заштиту од пада.

     • Тип Е (издувни центар): За сигурносно растерећење притиска опреме, слободно плутање и сценарије ручног отклањања грешака.

     • Тип П (центар притиска): За синхроно стезање, двосмерну стабилизацију притиска и специјалну пнеуматску контролу баланса.

Резиме једне реченице

     СОЛХ 4В серија покрива 5/2 и 5/3 смјерне пнеуматске вентиле са једним/двоструким електричним управљањем и три међуфункције, што је преферирана стандардна компонента за индустријско пнеуматско окретање, позиционирање, одржавање притиска и сигурносну контролу цилиндара двоструког дјеловања.
