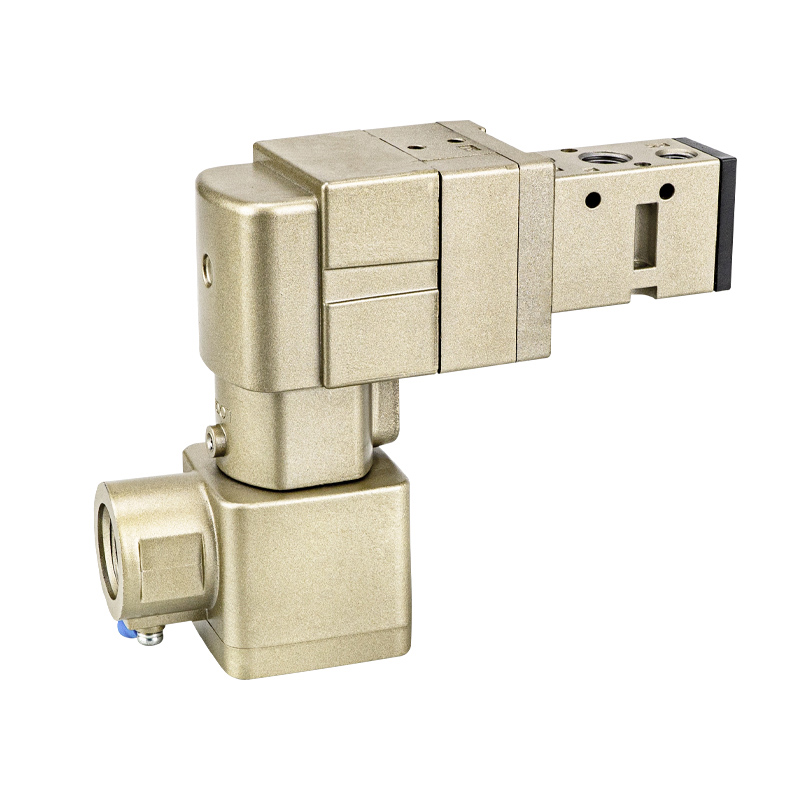

50-ВФЕ / 50-ВПЕ серија пилотских електромагнетних вентила отпорних на експлозију

Бренд:СОЛХ од Рицхге Тецхнологи

 И. Преглед производа

     СОЛХ 50 серија је производна линија електромагнетних вентила отпорних на експлозију са пилотским управљањем подељена на два основна модела:

     --50-ВФЕ: 5/2-смерни ватроотпорни електромагнетни вентил

     --50-ВПЕ: 3/2-смерни ватроотпорни електромагнетни вентил

     Цела серија је сертификована са Ек д Ⅱ БТ4 сертификатом отпорности на ватру, обавезним Цхина Ек-ЦЦЦ сертификатом за заштиту од експлозије и међународним ТИИС одобрењем за заштиту од експлозије, са ИПКС6 оценом водоотпорности и отпорности на прашину. Погодан је за окружења са запаљивим и експлозивним гасом Зоне 1 и Зоне 2, укључујући премазе, литијумске батерије, хемикалије, мастило, амбалажу за прашину и опрему која подржава нафту и гас.

     Сви калемови деле уједначену потрошњу енергије од 3,5 В, дизајн без подмазивања и подржавају два облика уградње: индивидуалну монтажу са навојем и острво разводног вентила са више станица.

Основна разлика између два модела

     --50-ВФЕ: За двосмерни погон цилиндара двоструког дејства

     --50-ВПЕ: Компатибилан са вакуумским негативним притиском и круговима цилиндра са једним дејством

     Кућиште и калемови отпорни на експлозију су потпуно заменљиви између два модела, док су ваздушни пролази вентила и базе разводника потпуно незаменљиви.

2. Универзалне стандардне спецификације отпорне на експлозију (примењиво на оба модела)

2.1: Параметри безбедности од експлозије

     -- Ознака експлозије: Ек д Ⅱ БТ4 Гб (Максимална температура површине Т4: 135 ℃); опционе нискотемпературне Т5 / Т6 верзије

     --Класа заштите: ИПКС6, отпоран на прскање воденог млаза, стабилан у влажним и прашњавим радним окружењима

     --Сертификати: Кина обавезна Ек-ЦЦЦ, јапански ТИИС, ИЕЦ међународни стандард заштите од експлозије, РоХС еколошка усклађеност

     -- Опасне зоне: Експлозија гаса зона 1, зона 2; компатибилан са етиленом, пропиленом, растварачем боје и радним окружењима са запаљивом прашином

     -- Опције ожичења: Т-тип металне ватроотпорне кабловске уводнице, Л-тип ватроотпорне кутије за ожичење за спречавање цурења електричних варница

     --Напони завојнице: ДЦ24В / ДЦ12В, АЦ220В / АЦ110В; константна снага намотаја од 3,5 В, ниско стварање топлоте за сигурност од експлозије

2.2 Општи механички параметри

     --Радни медијум: суви чист компримовани ваздух, инертни гас; вакуумски рад доступан само за 50-ВПЕ

     --Подмазивање: Без подмазивања, у складу са АФЦ комбинованом јединицом ваздуха без уља; АЦ/БЦ троструке јединице уљне магле су забрањене за вакуумска кола

     --Ручно преклапање: ручни пин који се може закључати / не закључати, опционо за тестирање кола под статусом искљученог напајања

     --Инсталација: Вентил се може монтирати под било којим углом без ограничења гравитације

     --Максимална фреквенција пребацивања: циклус од 1Хз; Време одзива ≤45мс (тестирано под стандардним доводом ваздуха од 0,5 МПа)

     --Радна температура: Т4 верзија: -10℃ ~ +50℃; Т6 верзија за ниске температуре: -10℃ ~ +40℃ (није дозвољено унутрашње залеђивање)

3.  50-ВФЕ серија са 5 портова електромагнетни вентил отпоран на експлозију (50-ВФЕ3000 / 5000 серија)

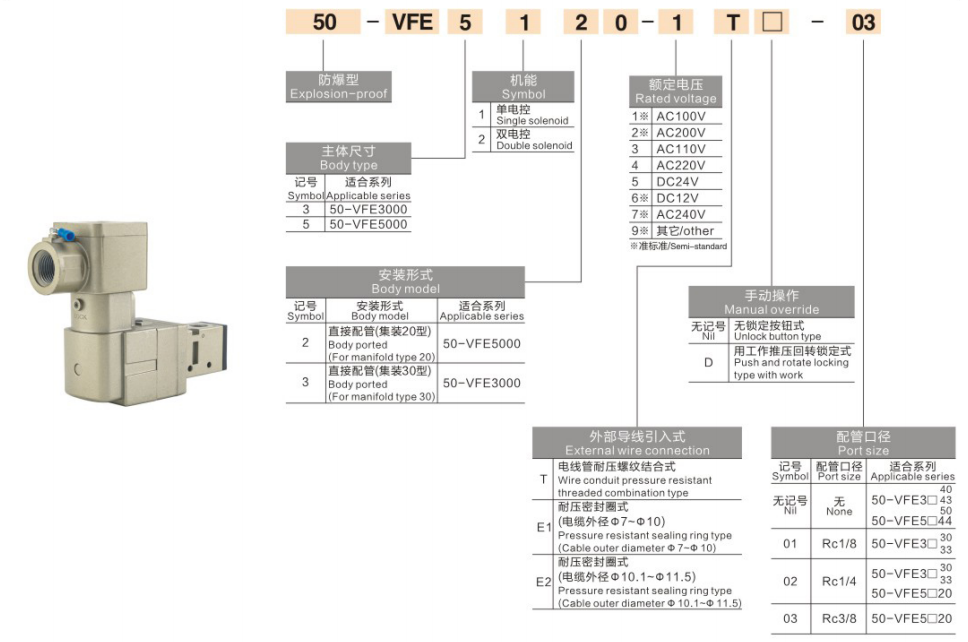

3.1 Дефиниција кода модела (пример: 50-ВФЕ51201Т)

     --50: Шифра серије отпорне на ватру

     --ВФЕ: 5/2-смерни еластични заптивач пилот калема

     --5: 5000 спецификација високог протока

     --1: Повратак опруге са једним соленоидом

     --2: Директна монтажа са навојем

     --0: Стандардна конфигурација

     --1: Г1/4 навој порта

     --Т: Метална ватроотпорна кабловска уводница

Под-спецификације модела

     --50-ВФЕ3000:Компактан мали проток, ефективна површина пресека 18мм², Цв=1.0, Г1/8 порт

     --50-ВФЕ5000:Главни стандардни проток, ефективна површина пресека 45 мм², Цв=2,5, Г1/4 главни порт

3.2 Структура и логика ваздушног кола (5/2 начин)

    --Дефиниција порта:П улаз за напајање, А излаз, Б излаз, Р1/Р2 два независна издувна отвора; главни вентил + пилот вентил централизовани издувни гас, није потребна посебна пилот издувна цев да би се поједноставио распоред ожичења

     --Структура калема:Еластична заптивка пилотске калемове; минимална разлика притиска од 0,15 МПа потребна за погон калема, не може да се мења под вакуумским негативним притиском

Функционални режими

    --Певајле соленоид (суфикс 1):Под напоном → П→А, Б→Р2; ресетовање опруге за искључивање → П→Б, А→Р1, једносмерно ресетовање цилиндра

    --Двоструки соленоид (суфикс 2):Функција меморије закључавања, одржава положај вентила након нестанка струје, идеално за дуготрајне стезне станице

3.3 Одговарајући прибор за инсталацију

     --Монтажа са навојем:Директан Г1/8, Г1/4 навојни прикључак, компатибилан са КК2 утичним спојницама и ПУ/ПА пнеуматским цевима

     --Острво разводног вентила:Наменска база разводника са 5 портова 50-ВВ5ФЕ3 (за серију 3000) / 50-ВВ5ФЕ5 (за серију 5000), подржава до 10 станица централизовано снабдевање ваздухом; разводни ваздушни канали одговарају само ВФЕ вентилима, мешовити склоп са ВПЕ вентилима са 3 порта је забрањен

3.4 Типичне примене (само за кола са цилиндрима са двоструким дејством)

     -- Пренос двоструког дејства, чеп, штанцање стезних цилиндара на производним линијама отпорним на експлозију

     -- НАМУР пнеуматски кугласти вентил / контрола преклапања актуатора лептир вентила за хемијске цевоводе

     --Централизована аутоматизација острва вентила за радионице за премазивање и прашину литијумских батерија

     --Сви пнеуматски системи отпорни на експлозију који захтевају двосмерно кретање цилиндара за извлачење и увлачење

3.5 Напомена о ограничењу

     Вакумска кола су строго забрањена. Без довољне разлике притиска под негативним притиском, калем се не може померити, што доводи до губитка усисне чаше и квара цилиндра. Компатибилан само са стандардним доводом ваздуха од 0,2 ~ 0,9 МПа.

4. 3-портни електромагнетски вентил серије 50-ВПЕ (50-ВПЕ500 / 700 серија)

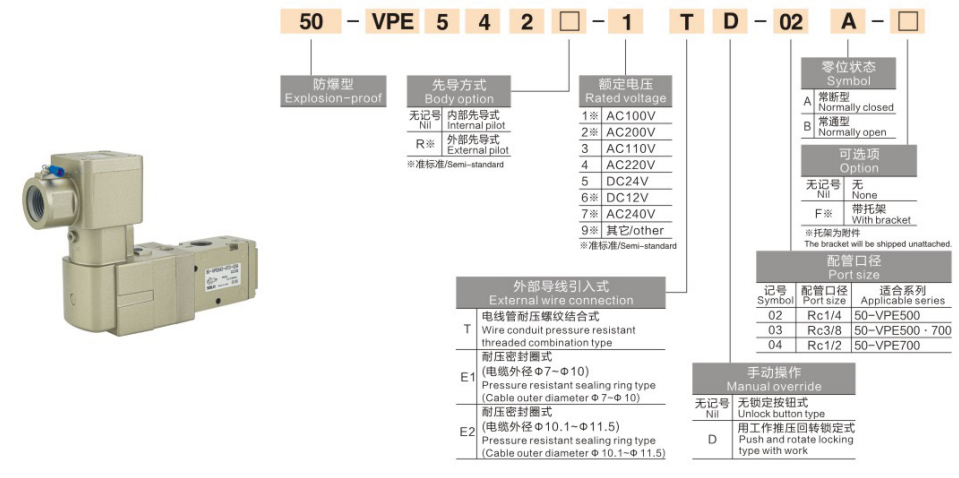

4.1 Дефиниција кода модела (пример: 50-ВПЕ54201Т)

     --50: Шифра серије отпорне на ватру

     --ВПЕ: 3/2-смерни еластични заптивач пилот клапни вентил

     --542: ВП500 спецификација, навојно нормално затворен НЦ

     --0: Стандардна конфигурација

     --1: Г1/4 навој порта

     --Т: Метална ватроотпорна кабловска уводница

Под-спецификације модела

     --50-ВПЕ500: Стандардни проток, ефективна површина пресека 41,4 мм², Цв=2,3, за конвенционално руковање вакуумом

     --50-ВПЕ700: Висок проток, ефективна површина пресека 72 мм², Цв=4,0, за вакуумски транспорт великих листова и картона са више отвора

4.2 Структура и логика ваздушног кола (3/2 нормално затворен НЦ, НО конвертибилан)

     -- Дефиниција прикључка: П улаз за напајање, А излаз, Р појединачни издув; независни пилот издувни отвор ПЕ. У зонама са високом прашином заштићеним од експлозије, спољни цевовод може да води издувни гас у безбедна подручја

     -- Структура калема: пилотски тип са чврстим заптивачем, покретање са нултим диференцијалним притиском, стабилан рад под пуним вакуумом до -101,2 кПа, наменски ватроотпорни вентил за вакуумска кола

НЦ радна логика (немогућност пребацивања функције)

     -- Под напоном: П повезан на А за довод ваздуха, Р затворен; генератор вакуума производи негативан притисак, цилиндар са једним дејством се продужава

     -- Искључено: П искључено, А аутоматски спојен на Р за смањење притиска; усисна чашица тренутни вакуум прекид, цилиндрична опруга са једним дејством се аутоматски увлачи. Радни предмети се ослобађају када се опрема заштићена од експлозије искључи како би се побољшала радна сигурност

4.3 Одговарајући прибор за инсталацију

     -- Директна монтажа са навојем: М5, Г1/8, Г1/4 навојни портови, директно инсталирани узводно од генератора вакуума

     --Намјенско острво вакуумског разводника: ексклузивна база 50-ВВ3ПЕ са 3 порта са независним ваздушним каналима, не може се мешати са 5-портним ВФЕ вентилима

4.4 Основне предности (само усаглашени ватроотпорни вентил за вакуумска кола отпорна на експлозију)

     -- Покретање са нултим диференцијалним притиском, компатибилно и са вакуумским негативним притиском и са стандардним радним условима позитивног притиска

     --Аутоматско смањење притиска при губитку снаге; радни предмети се ослобађају када се опрема отпорна на експлозију заустави како би се избегле повреде од стезања или опасност од пада

     -- Заптивка са ултра ниским цурењем, без слабљења усисавања током дуготрајне вакуумске адсорпције

4.5 Типичне примене

     -- Руковање вакуумом отпорним на експлозију: ЗУ/ЗБ генератор вакуума + ЗПТ пуфер усисна чаша за литијумску батерију, премаз и подизање материјала отпорног на експлозију

     -- Повратни цилиндри са опругом једноструког дејства за једноставно подизање, стезање и избацивање алата

     -- Пренос филма, картона и стаклених плоча под негативним притиском у запаљивим и експлозивним радионицама

     -- Кругови за прекид довода ваздуха у гранама и кола за растерећење притиска за опрему отпорну на експлозију

5. Табела поређења: 50-ВФЕ ВС 50-ВПЕ

6. Стандардно потпуно пнеуматско усклађивање кола отпорног на експлозију

     --Цирцуит1: Руковање вакуумом отпорним на експлозију (50-ВПЕ54201Т):  Ваздушна комбинација без уља, отпорна на експлозију АФЦ2000 → 50-ВПЕ54201Т → ПУ6 цеви → ЗУ прави вакуум генератор + ЗПТ пуфер усисна чаша

    --Круг 2: Пренос двоструког цилиндра отпоран на експлозију (50-ВФЕ51201Т):  Ваздушна трострука јединица отпорна на експлозију АЦ2000 → 50-ВФЕ51201Т 5-портно острво вентила → ПУ8 цеви → СЦ/СДА цилиндар двоструког дејства отпоран на експлозију

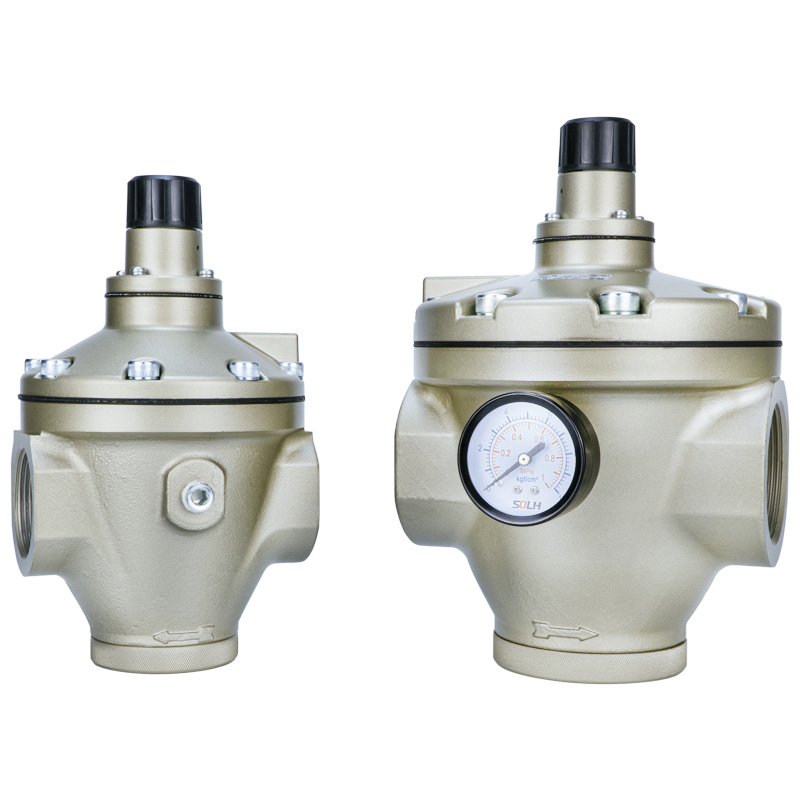

    --Круг 3: Једносмерна стезаљка отпорна на експлозију:  Регулатор притиска отпоран на експлозију АР → 50-ВПЕ500 → ПУ4 микро цеви → МАЛ мини цилиндар једносмерног дејства

7. Избор и безбедносне оперативне спецификације отпорне на експлозију

    --Вакумска кола морају усвојити само 50-ВПЕ:  Структура калема 50-ВФЕ не може да се помера без разлике притиска; коришћење за вакуумска кола доводи до потпуног квара и безбедносних ризика од пада радног комада. АЦ/БЦ троструке јединице са генераторима уљне магле су строго забрањене за вакуумске системе, јер ће контаминација уљем блокирати ВПЕ цев и изазвати цурење.

    --Цилиндри са двоструким дејством морају имати 50-ВФЕ вентил са 5 прикључака:  ВПЕ са 3 порта обезбеђује само један излаз ваздуха и не може да реализује двосмерно кретање цилиндра да се продужи и увуче; не може заменити вентиле са 5 портова.

     --Забрањена је мешовита монтажа разводних база:  5-портна ВФЕ база и 3-портна ВПЕ база имају независне отворе за ваздушне канале. Унакрсна инсталација ће узроковати цурење ваздуха у целом кругу и квар опреме.

    --Маосновна правила ожичења за заштиту од експлозије:  Оригиналне фабрике Т-типа металне ватроотпорне кабловске уводнице морају се користити са чврсто затвореним кабловима; нема изложених металних контаката унутар кутија за ожичење. Забрањена је неовлашћена замена обичним пластичним утичницама. Ако пилот ПЕ издувном отвору треба спољна дренажа, цевовод мора да води издувни гас до одређених зона заштићених од експлозије како би се избегло накупљање запаљивог гаса.

    --Захтеви за предњу филтрацију довода ваздуха:  АФ/АФЦ филтер за ваздух (прецизност 5 μм) мора да се инсталира испред вентила отпорних на експлозију. Прашина и водена пара која уђу у тело вентила ће изазвати заглављивање калема, што може изазвати опасност од сагоревања и експлозије у радним условима заштићеним од експлозије.

     --Прописи за одржавање и ремонт:  Искључите узводни ХСВ ручни глобус вентил и испустите преостали притисак у цевоводу пре растављања ради одржавања. Демонтажа кућишта заштићеног од експлозије под напоном или под притиском је забрањена; оштећене површине отпорне на ватру ће поништити све сертификате о отпорности на експлозију.

8. Поља индустријске примене

     Линије за премазивање и монтажу литијумских батерија против експлозије, аутоматизација за прскање боје, аутоматска контрола вентила за хемијске цевоводе, радионице за прашину за штампање мастила, производне линије за паковање хране отпорне на експлозију, пнеуматски актуатори који подржавају уље и гас, фармацеутска чиста опрема за заштиту од експлозије, манипулатори за сортирање материјала отпорних на експлозију.

Резиме једне реченице

     СОЛХ 50 серија ватроотпорни пилот електромагнетни вентили подељени на 50-ВФЕ 5-портни тип калема за цилиндре са двоструким дејством и 50-ВПЕ 3-портни тип за вакумске и једноделне цилиндре, сертификован Ек д ИИ БТ4 / ЦЦЦ / ТИИС са ИПКС6 безбедним решењем за све безбедно решење за сервуматицно решење, 1 и Зона 2 индустријске производне линије запаљивих експлозива.
