5В серија електромагнетних вентила | 5/2 & 5/3-путни високофреквентни пнеуматски контролни вентил мале снаге

Бренд: СОЛХ од Рицхге Тецхнологи | Потпуно компатибилна замена за врхунски соленоидни вентил АирТАЦ 5В серије

1. Преглед производа

     СОЛХ 5В серија је врхунски пнеуматски усмерени електромагнетни вентил са 5 портова који је потпуно заменљив са оригиналном серијом АирТАЦ 5В. То покрива5/2 начин двопозициони и5/3 начин са три позиције функционални типови. Усвајајући напредну клизну структуру калема са дизајном намотаја за уштеду енергије мале снаге, има ултра дуг радни век, стабилно високофреквентно пребацивање и ниску стопу кварова. Са унутрашњом пилот издувном структуром и степеном заштите ИП65, погодан је за чишћење радних окружења као што су електроника, храна и медицински третман. Професионално се користи за клипну контролу цилиндара са двоструким дејством, он је преферирани контролни вентил језгра за аутоматизоване пнеуматске системе високог стандарда.

  1.1 Основни порт и дефиниција функције

     • 5-порт конфигурација: П (главни улаз ваздуха), А/Б (двострука радна излаза), Р/С (двострука независна издувна отвора)

     • 5/2 Ваи Тво-Поситион: Функција уназад у једном смеру, довршава контролу циклуса продужења и увлачења цилиндра

     • 5/3 Ваи Тхрее-Поситион: Опремљен средњим неутралним положајем, подржавајући заустављање цилиндра, одржавање притиска и функције потпуног ресетовања издувних гасова

     • Основна апликација: Специјализовано за пуну ходну контролу рада свих пнеуматских цилиндара двоструког дејства

2. Основна класификација производа и функционална логика

  2.1 5/2-краки електромагнетни вентил са две тачке

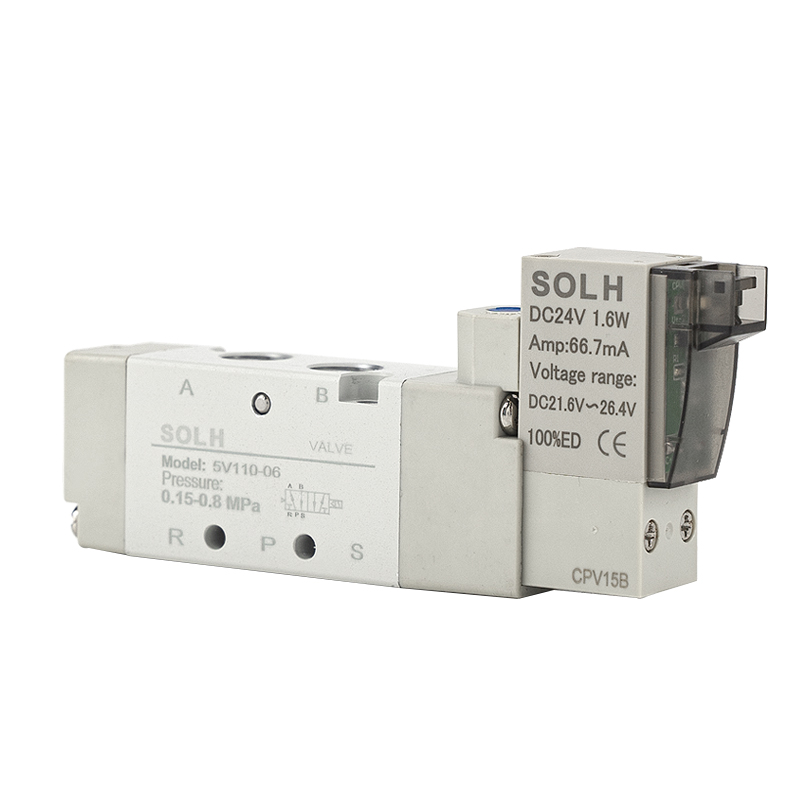

     • Појединачна електрична контрола (5В110/210/310): Наелектрисан за пребацивање смера, аутоматско ресетовање опруге, погодно за конвенционалну клипну контролу покрета

     • Двострука електрична контрола (5В120/220/320): Наелектрисан за потпуну акцију уназад, меморију стања искључења и самодржање, погодан за дуготрајне радне услове закључавања положаја

  2.2 5/3 електромагнетни вентил са три тачке (двострука електрична контрола)

     Три опционе централне неутралне функције за испуњавање различитих захтева процеса на лицу места:

     • 30Ц (централно затворено): Централни положај П порт затворен, А/Б портови комуницирају са Р/С издувним отворима, остварујући заустављање цилиндра и задржавање притиска у било којој позицији хода

     • 30Е (централни ауспух): Централна позиција П порт затворен, А/Б двоструки портови су потпуно исцрпљени, цилиндар се брзо ресетује без преосталог притиска

     • 30П (држање централног притиска): Централна позиција П порт комуницира са А/Б портовима, Р/С издувни отвори су затворени, одржавајући притисак у цевоводу система стабилно

3. Главни модели, калибар и параметри протока

4. Основни технички параметри

5. Брза интерпретација кодирања модела

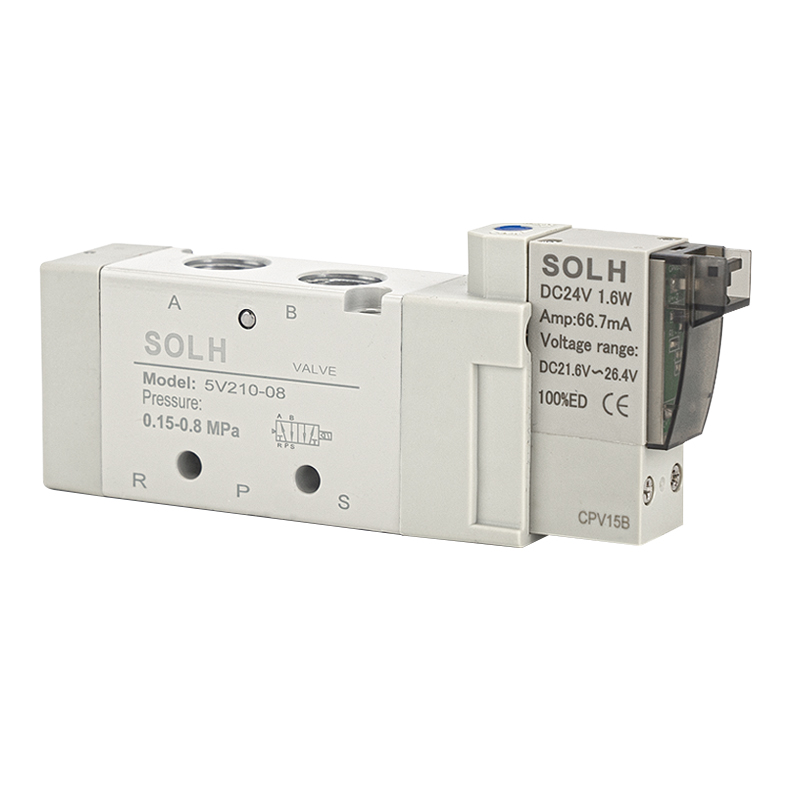

     Узимајући 5В210-08 ДЦ24В као стандардни пример

     • 5В: Серијски код за 5-портни 2/3 положајни пнеуматски електромагнетни вентил

     • 2: спецификација серије 200, што одговара Г1/8 и Г1/4 маинстреам калибру

     • 10: Једноструко електрично управљање 2-положајни тип;20 = двоструки електрични тип управљања;30Ц/Е/П = 3-позициони централни функционални тип

     • 08: Интерфејс калибар Г1/4;06 = Г1/8;М5 = микро М5 навој

     • ДЦ24В: Називни напон;B означава ДЦ24В,A означава АЦ220В, доступно је више опција напона

6. Основне предности производа

     • Мала снага и ултра-дуг радни век: 0,9В калем за уштеду енергије мале снаге смањује дугорочну радну потрошњу енергије. Усвајајући високо прецизну структуру заптивке калема са ниским отпором на трење, подржава 30 милиона+ стабилних циклуса пребацивања и минимизира касније учесталост одржавања.

     • Ултра-брз високофреквентни одзив: Оптимизован дизајн унутрашњег ваздушног пролаза постиже време одзива пребацивања у року од 0,05 секунди, савршено се прилагођавајући захтевима високофреквентног цикличког деловања аутоматизованих производних линија.

     • Прилагодљивост чистог окружења: Уграђена централизована унутрашња пилот издувна структура избегава спољно загађење преливањем нафте и гаса, у потпуности испуњавајући стандарде производње без прашине и чисте електронске, прехрамбене и медицинске индустрије.

     • Снажна интеграција и практично отклањање грешака: Подршка интегрисана инсталација групе вентила за уштеду простора опреме. Опремљен ручним дугметом на телу вентила, олакшава отклањање грешака са једним вентилом и пробни рад опреме.

     • Стабилне перформансе отпорне на временске услове: Широк опсег прилагођавања температуре и ИП65 отпорност на прашину и воду, стабилан рад у сложеним индустријским окружењима у затвореном и на отвореном.

7. Типични сценарији примене

     • Цилиндар са двоструким дејством повратно управљање: Широко се користи за аутоматско руковање, гурање материјала, стезање учвршћења, ротационо позиционирање и друге пнеуматске клипне радње.

     • Високо-стандардне аутоматизоване производне линије: Примењује се на аутомобилске линије за заваривање, заптивање и сечење амбалаже, електронску површинску монтажу, пуњење хране и другу опрему за прецизну аутоматизацију.

     • Високофреквентни и чисти услови рада: Пожељни тип вентила за индустријске сценарије који захтевају често окретање уназад, нулто загађење и дуготрајан стабилан континуирани рад.

8. Разлика у избору: 5В серија наспрам 4В серија електромагнетних вентила

Резиме једне реченице

     СОЛХ 5В серија је врхунски 5/2 и 5/3 пнеуматски електромагнетни вентил са малом потрошњом енергије, ултра дугим веком трајања и брзим перформансама високофреквентног пребацивања. Са чистим унутрашњим издувним гасом и дизајном отпорним на воду и прашину ИП65, то је оптимални контролни вентил језгра за цилиндре двоструког дејства и чисте аутоматизоване пнеуматске системе високог стандарда, потпуно компатибилан са оригиналном серијом АирТАЦ 5В.
