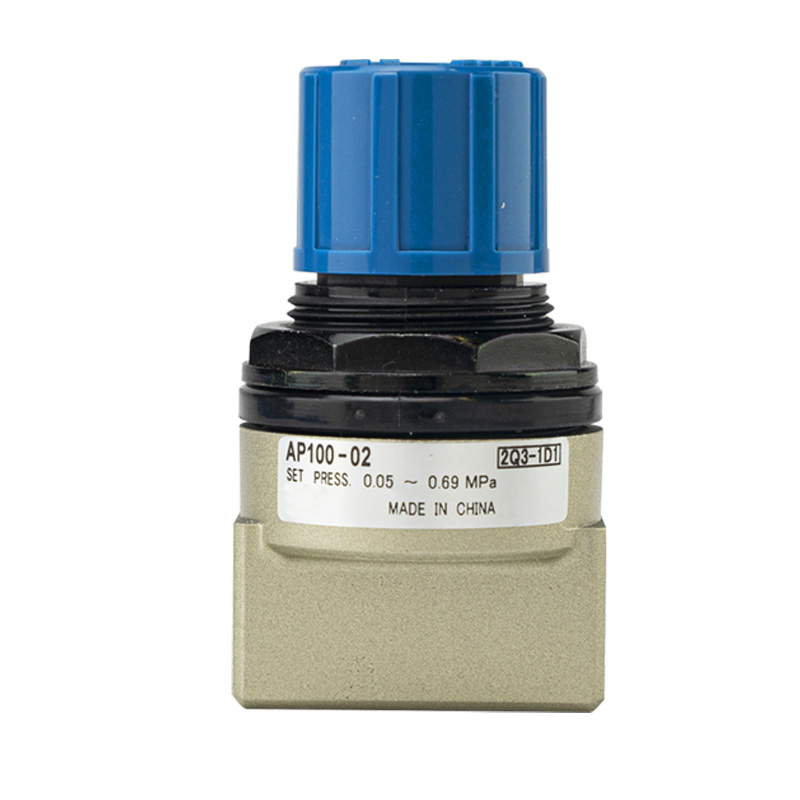

Компактни вентил за смањење притиска серије АП100

Бренд:СОЛХ од Рицхге Тецхнологи (睿其格科技)

Позиционирање производа

     АП100 серија је компактни растерећени вентил директног дејства за минијатурна пнеуматска кола. Он аутоматски избацује вишак ваздуха како би стабилизовао системски притисак када притисак премаши унапред подешену вредност. Одликује га мала величина и једноставно подешавање притиска, служи као заштита од надпритиска и компонента за контролу притиска горње границе за компактну пнеуматску опрему.

Структура и принцип рада

     -- Структура: Директно делујући дизајн растерећења повратне опруге без пилотске контроле

     --Радна логика Затворено стање: Притисак у систему мањи од подешене вредности Отворено стање: Притисак у систему достиже или премашује задату вредност, ваздух излази у амбијент Ресетовање: Вентил се поново затвара када притисак падне испод унапред подешеног прага

     -- Једноставан механички склоп који се састоји од дугмета за подешавање, опруге и калема

     --Подсетник: Није сертификован као ЈИС стандардни сигурносни вентил, само за регулацију притиска и контролу надпритиска у кругу

Основне кључне карактеристике

1. Ултра-компактна лагана појединачна јединица

     Укупне димензије 69×40 мм, нето тежина само 0,12 кг. Независни дизајн једног тела подржава директну инсталацију, савршено погодан за уске и уграђене распореде опреме.

2. Дугме за подешавање без алата које се може закључати

     Плаво горње дугме омогућава директно подешавање притиска без додатних алата. Структура закључавања спречава ненамерно померање притиска узроковано вибрацијама или погрешним радом за стабилан дуготрајан рад.

3. Двоструки подесиви опсези притиска и проток високог растерећења

     Стандардни модел подесиви опсег: 0,05–0,69 МПа Ниски притисак Верзија Кс201: 0,02–0,2 МПа Максимални дозвољени радни притисак достиже 1,0 МПа; велики унутрашњи канал протока обезбеђује брзо ослобађање притиска.

4. Разноврсне опције навоја и флексибилна монтажа

     Доступне величине отвора: 1/8"(01), 1/4"(02) Прилагодљиви стандарди навоја: Рц, НПТ, Г навој Два начина уградње: директна монтажа на навој или фиксирање носача Јасна ИН/ОУТ ознака осигурава једносмерну инсталацију протока ваздуха.

5. Отпоран на корозију и стабилан дуг радни век

     Тело вентила од ливеног алуминијума са широком температурном толеранцијом од -5℃ до +60℃. Дизајниран за суви компримовани ваздух, рад без подмазивања смањује трошкове одржавања.

Табела техничких спецификација

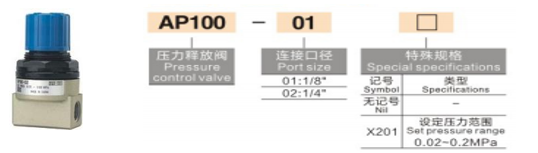

Дефиниција кода модела

Пример: АП100-02-Б-Н

     --АП100: Основна серија производа

     --01 / 02: Одговарајућа димензија порта

     --Б: Опремљен монтажним носачем; празно = без заграде

     --Н: НПТ навој; празно = стандардни Рц навој; Ф = Г навој

     --Суфикс Кс201: Верзија за подешавање ниског притиска

Типични сценарији примене

     Одбојник цилиндара и апсорпција удара у крајњем положају Заштита од прекомерног притиска за низводне регулаторе притиска Компактни уређаји и мала опрема за аутоматизацију за 3Ц, електронску и медицинску индустрију Закључавање горње границе притиска за општа пнеуматска ваздушна кола Лабораторијски тестови и експериментални цевоводи који захтевају горњу границу константног притиска。

Резиме једне реченице

     АП100 независни компактни преливни вентил интегрише подешавање дугмета са закључавањем, подесиви опсег од 0,05–0,69 МПа и директну монтажну структуру, што је оптимално решење за контролу горње границе притиска минијатурних пнеуматских система.
