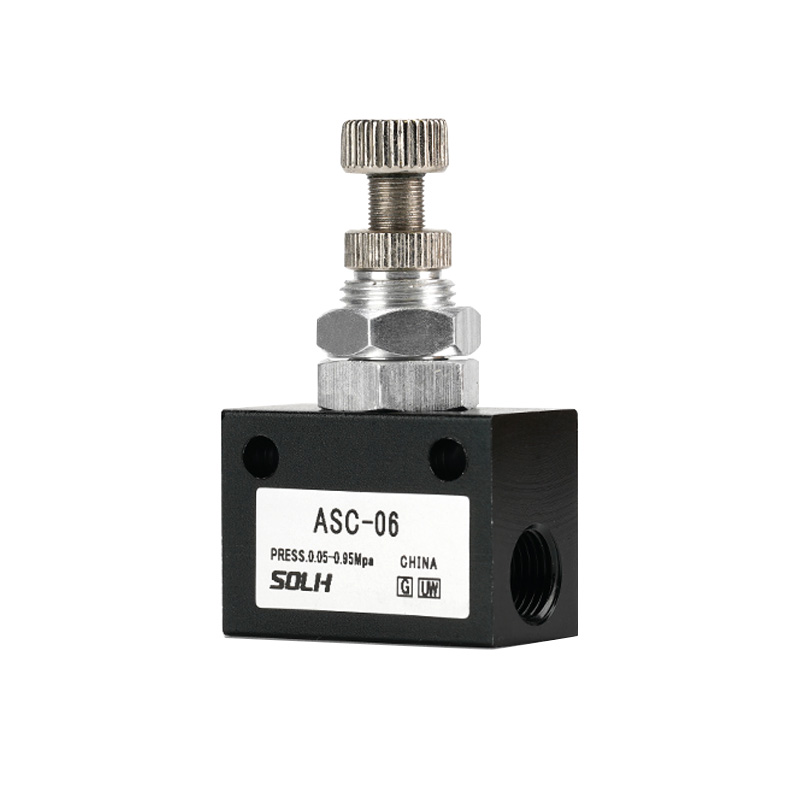

Једносмерни пригушни вентил серије АСЦ | Линијски пнеуматски вентил за контролу брзине од алуминијумске легуре

Бренд: СОЛХ од Рицхге Тецхнологи | Универзални АирТАЦ стандардни пнеуматски вентил за контролу протока

1. Преглед производа

     СОЛХ АСЦ серија је аекономичан линијски једносмерни вентил за гас од легуре алуминијума широко прихваћен на кинеском пнеуматском тржишту. Поседује исте основне пнеуматске функције као и АС серија, али усваја трајнију линијску уградну структуру са навојем са потпуно алуминијумским квадратним телом. Дизајниран за стандардну регулацију брзине цилиндра, остварује слободан усис ваздуха напред и прецизну контролу пригушивања издувних гасова. Са компактном структуром, стабилним подешавањем и универзалним спецификацијама навоја, то је главно решење за економичну контролу брзине за општа аутоматизована пнеуматска кола.

2. Основна радна функција (принцип пригушивања издувних гасова)

     АСЦ вентил прати стандардлогика контроле пригушивања издувних гасова, најпоузданији метод за регулацију брзине пнеуматског цилиндра:

     • Предњи усис ваздуха (продужетак цилиндра): Уграђени неповратни вентил се потпуно отвара, омогућавајући скоро неометан проток ваздуха уз нулти губитак протока, обезбеђујући брзо и глатко деловање цилиндра.

     • Реверзни издув (увлачење цилиндра): Неповратни вентил се аутоматски затвара. Издувни ваздух пролази кроз прецизни игличасти вентил за подесиво пригушивање, остварујући прецизну контролу брзине увлачења цилиндра.

      •Основна апликација: Прецизно подесите брзину извлачења или увлачења цилиндара двоструког дејства; Пригушивање на издувној страни је најчешће коришћена и стабилна метода пнеуматске регулације брзине у индустријским сценаријима.

3. Правила кодирања модела и спецификација нити

     Формат кодирања: АСЦ [Серија величине]-[Калибар навоја]+[Суфикс нити]

  3.1 Величина и дефиниција калибра

     • 100 Сериес: 06 = Г1/8 (ПТ1/8)

     • 200 Сериес: 08 = Г1/4 (ПТ1/4) | Најуниверзалнији маинстреам модел

     • 300 Сериес: 10 = Г3/8 (ПТ3/8), 15 = Г1/2 (ПТ1/2)

  3.2 Суфикс типа нити

     • Празно: Стандардни ПТ конусни навој (подразумевано)

     • G: Британски стандард Г паралелни навој

     • T: НПТ амерички стандардни конусни навој

4. Стандардне спецификације пуне серије и параметри протока

5. Основни технички параметри

6. Структурне карактеристике и упутства за инсталацију

     • Интегрисано квадратно тело од легуре алуминијума: Компактна и лагана структура са високом структурном чврстоћом, није лако деформисати. Усваја линијски дизајн са пуним навојем без уграђених спојева за утискивање, који захтевају одвојене цевне спојнице за спајање цеви, карактеришући снажну компатибилност и високу издржљивост.

     • Очистите идентификацију смера протока: Стандардна стрелица протока означена на телу вентила, која показује на страну цилиндра (смер пригушивања издувних гасова) да би се избегле грешке при обрнутој инсталацији и обезбедила исправна логика регулације брзине.

     • Подешавање против вибрација које се може закључати: Опремљен са горњим дугметом за подешавање и сигурносном матицом. Након подешавања параметара брзине, матица се може закључати како би се спречило померање параметара узроковано вибрацијама опреме, одржавајући дуготрајан стабилан рад.

     • Омнидирецтионал Инсталлатион: Подржава инсталацију под произвољним углом без ограничења правца, прилагођавајући се различитим сложеним окружењима распореда цевовода на локацији.

     • Осетљива и прецизна регулација: Прецизно језгро игличастог вентила обезбеђује глатко, бесконачно подешавање брзине, ефикасно решавајући подрхтавање цилиндра и проблеме са нестабилном брзином.

7. Разлика у избору језгра: АСЦ вс АС серија

8. Водич за професионалну селекцију

     • Микро цилиндар и коло малог протока: ИзаберитеАСЦ100-06 (Г1/8), погодан за цилиндаре са малим пречником φ12–φ20 и прецизну микро пнеуматску контролу.

     • Стандардни обични цилиндри (најуниверзалнији): ИзаберитеАСЦ200-08 (Г1/4), који одговара φ12–φ40 конвенционалним цилиндрима, применљив на већину аутоматизованих производних линија, опреме за паковање и стезање.

     • Цилиндар великог пречника и потражња за великим протоком: ИзаберитеАСЦ300-10 (Г3/8) /АСЦ300-15 (Г1/2), за цилиндаре са великим пречником од φ50 и више и пнеуматске системе велике брзине са великим оптерећењем.

Резиме једне реченице

     СОЛХ АСЦ серија је универзална једносмерна издувна клапна са навојем од алуминијумске легуре, која се одликује слободним усисом и прецизном регулацијом брзине издува, структуром против вибрација која се може закључати и исплативим перформансама. То је преферирани економични вентил за контролу брзине за стандардно повратно кретање пнеуматског цилиндра, широко компатибилан са АирТАЦ домаћим пнеуматским системима.
