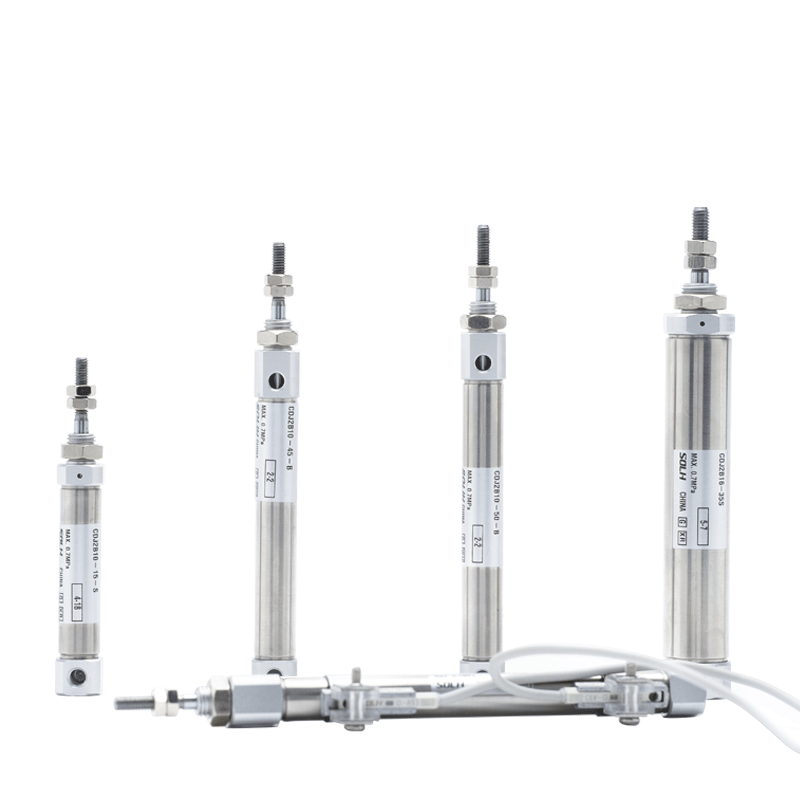

Мини цилиндар од нерђајућег челика серије ЦДЈ2 (двоструког / једноструког дејства)

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

     СОЛХ ЦДЈ2 серија је мини цилиндар од нерђајућег челика опремљен магнетним прстеном, потпуно заменљив са СМЦ ЦЈ2 серијом. Величине отвора: φ6 / 10 / 16мм. Изванредне карактеристике: ултра-компактан дизајн, лагана конструкција, отпорност на корозију и стабилан рад на високим фреквенцијама велике брзине. Широко се користи у електроници, медицини, преради хране и прецизним аутоматизованим станицама у затвореном простору; маинстреам минијатурни линеарни актуатор.

Основна структура и карактеристике дизајна

   1. Стандардна спецификација: Одговара стандарду димензија СМЦ мини цилиндара (није ИСО стандард), универзалним монтажним димензијама у индустрији.

   2. Материјал: цев и клипњача од нерђајућег челика 304, отпорни на рђу и корозију, погодни за влажне, слабе киселине, слабе алкалије и чисте производне средине.

   3. Структура: Равна округла цев, савијени завршни поклопци, дизајн без везице, ултра-мала запремина. ЦДЈ2-16×100 само прибл. 120г.

   4. Варијанте операције

      -- ЦДЈ2Б двоструког дејства: довод ваздуха на оба краја, универзални стандардни модел

      -- ЦДЈ2Е Сингле Ацтинг: Спринг ретурн; ЦДЈ2ЕТ: Продужење опруге

     -- ЦДЈ2КБ Неротирајући: шестоугаона клипњача за спречавање увртања и прецизно позиционирање

   5. Јастук: Стандардни гумени јастук; ваздушни јастук (суфикс З) опционо за апликације велике брзине ради смањења удара и буке.

   6. Заптивање: Заптивка ниског трења са жлебом резервоара за уље. Низак почетни притисак (0,06МПа), рад без уља, радни век ≥5 милиона циклуса.

   7. Детекција положаја: Уграђени магнетни прстен, компатибилан са магнетним прекидачима серије М9Б / А93 / З73 за праћење положаја клипа.

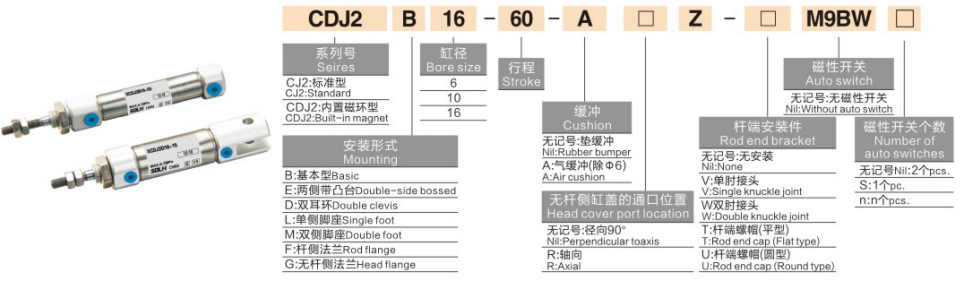

Комплетно правило кодирања модела

   1. Пример модела: ЦДЈ2Б16-50З-Б

   2. Стандардни референтни примери налога

     -- ЦДЈ2Б10-30-Б: Отвор 10, ход 30, двоструко дејство, гумени јастук, опремљен магнетом

     -- ЦДЈ2Е6-15-Б: Проврт 6, ход 15, повратна опруга једноструког дејства

     -- ЦДЈ2КБ16-50-Б: Отвор 16, ход50, неротирајућа шестоугаона клипњача

Техничке спецификације Универзалног језгра

Теоретска сила потиска и вуче @0,5 МПа (појединачна шипка, јединица:Н)

   1. Доубле Ацтинг ЦДЈ2Б

   2. ЦДЈ2Е једноструког дејства (пролећни поврат @0,5 МПа)

Монтажни облици и изведени модели

   1. Прибор за монтажу

     -- Б Основни тип: Директна инсталација преко навоја крајњег поклопца (највише се користи)

     -- Ф Прирубница: Монтажа прирубнице на страни шипке / на страни главе

     -- Л Носач за стопало: Једноструко фиксирање стопала

     -- Д Двоструки кључ: Задњи дупли кључ (φ10/16)

     -- Е Босс моунт: Мулти-оријентација монтажних отвора на крајњим поклопцима

   2. Главни низ изведеница

     -- ЦДЈ2Б: Стандардно двоструко дејство

     -- ЦДЈ2Е: једноструко дејство, увлачење опруге (аутоматско увлачење након сечења ваздуха)

     -- ЦДЈ2ЕТ: једноструко дејство, продужење опруге (аутоматско продужење након сечења ваздуха)

     -- ЦДЈ2КБ: Неротирајућа хексагонална клипњача

     -- ЦДЈ2РБ: Танка верзија за директно монтирање без монтажних ивица

Водич за брзи избор у 3 корака

   1. Избор проврта: Израчунајте потребан потисак/оптерећење, резерва ≥50% сигурносне границе; изаберите мањи отвор за већу цикличну брзину.

   2. Потврда потеза: Додајте додатну маргину од 10~20 мм на ефективном путу; Максимални ход: двосмерни 200 мм, једносмерни 100 мм.

   3. Усклађивање конфигурације

     -- Врста акције: Двоструко дејство → Б; увлачење опруге једноструког дејства → Е; позиционирање против увртања → КБ

     -- Јастук: Рад велике брзине изаберите З ваздушни јастук

     -- Повратна информација о позицији: Изаберите модел опремљен магнетом, ускладите М9Б/А93 магнетне прекидаче

Резиме једне реченице

     СОЛХ ЦДЈ2 мини цилиндар типа оловке од нерђајућег челика је заменљив са СМЦ ЦЈ2, доступан у варијантама двоструког дејства, једносмерног и неротирајуће шестоугаоне шипке, опционо гумени/ваздушни јастук, дизајн без уља отпоран на корозију, идеалан компактни високофреквентни минијатурни линеарни актуатор за електронику, медицинску и прехрамбену аутоматизовану опрему.
