Бренд: СОЛХ од Рицхге Тецхнологи

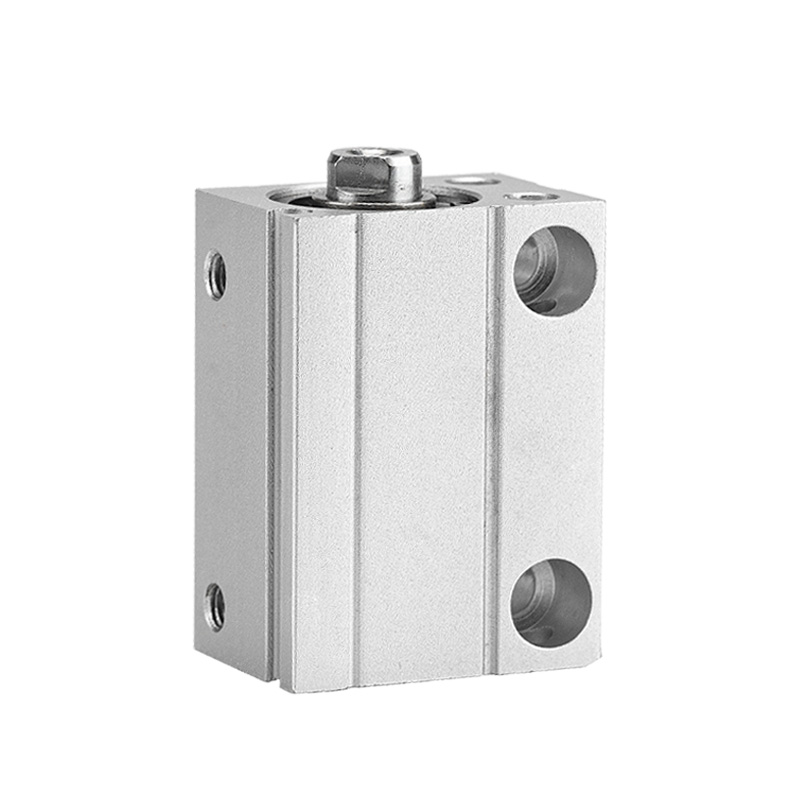

СОЛХ ЦДУЈБ серија ултра-мини слободних монтажних цилиндара је дизајнирана за опрему са ограниченим простором за инсталацију. У поређењу са стандардном серијом ЦУ, укупна дужина је смањена за 64%, а запремина смањена за 70%. Квадратно компактно тело омогућава директну монтажу на више површина без носача. ЦДУЈБ опремљен са уграђеним магнетом за детекцију положаја. Широко прихваћен у 3Ц електроници, медицинским инструментима и полупроводничкој прецизној аутоматизацији.
|
Модел |
Карактеристике |
Апликација |
| ЦУЈБ |
Без магнетног прстена, без монтаже сензора |
Јефтино микро лако оптерећење без повратне информације о положају |
| ЦДУЈБ |
Уграђени магнет, компатибилан са ЦМСХ/ДМСХ, Д-М9БВ прекидачима |
Аутоматизација захтева сигнал положаја хода |
| ЦДУЈС |
Чиста верзија, материјал без бакра |
Медицински апарат, полупроводничка чиста соба |
-- Супер компактно квадратно тело, погодно за густ распоред и уграђену шаблону;
-- Вишестране рупе за монтажу на доњој, бочној и крајњој страни, инсталирајте из било које оријентације;
-- Уграђени магнет (ЦДУЈБ), двоструки слотови сензора за откривање позиције извлачења/увлачења;
-- МУ-С025 магнетна заштитна плоча опциона да би се избегле међусобне сметње за блиско распоређене цилиндре;
-- Опциони гумени крајњи јастук за смањење утицаја на ситне радне комаде;
-- ЦДУЈС дизајн без бакра избегава таложење метала за чисто окружење.
1. Пример: ЦДУЈБ8×15Д-М
-- ЦДУЈБ: код серије (Ц = уграђени магнет; ЦУЈБ = немагнет)
-- 8: Величина отвора (мм): 4,6,8,10,12,16,20
-- 15: Дужина хода (мм)
-- Д: Двострука глума; С: Повратак опруге једноструког дејства
-- М: Шипка са спољним навојем; Без ознаке = унутрашњи навој; φ4/φ6 без навоја шипке
|
Параметар |
Спецификација |
| Величина отвора |
4,6,8,10,12,16,20 мм |
| Стандард Строке |
4/6/8/10:4~30мм;12/16:5~30мм;20:5~50мм |
| Ацтинг Типе |
Двоструко дејство (главно), једноструко дејство повратне опруге |
| Радни притисак |
Двоструко дејство:0,15~0,7МПа (φ4/φ6);0,1~0,7МПа (≥φ8); Једноструко дејство: 0,35 ~ 0,7 МПа (φ4) |
| Прооф Прессуре |
1,0 МПа |
| Температурни опсег |
Без магнета: -10 ~ 70 ℃; Верзија магнета: -10 ~ 60 ℃ |
| Пистон Спеед |
50~500 мм/с |
| Цусхион |
Нема јастука/гуменог тампона опционо |
| Порт Тхреад |
М3×0,5 (φ4/φ6); М5×0,8 (φ8/φ10) |
| Подмазивање |
Рад без уља |
| Толеранција можданог удара |
±0,5 мм |
|
Пречник (мм) |
Површина (мм²) |
0.2МПа |
0.4МПа |
0.6МПа |
0,7МПа |
|
4 |
12.6 |
2.5 |
5.0 |
7.6 |
8.8 |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
✅ Типичне примене
-- 3Ц електроника микро шаблон, транспорт чипа, уметање конектора;
-- Обрада узорака медицинске опреме, микро потиски механизам;
-- Позиционирање полупроводничке плочице, минијатурни актуатор чисте собе;
-- Аутоматски граничник, краткотрајно стезање и позиционирање.
⚠ Подсетници за избор
-- Није погодно за велика бочна оптерећења; додајте водич ако постоји бочна сила.
-- Магнетна заштитна плоча је потребна када је више цилиндара инсталирано један поред другог.
СОЛХ ЦДУЈБ ултра компактни пнеуматски цилиндар без монтаже омогућава вишесмерну инсталацију без носача, идеалан микро линеарни актуатор за прецизну аутоматизацију ограниченог простора у 3Ц, медицинској и полупроводничкој индустрији.
