Мини цилиндар од нерђајућег челика серије ЦЈ2К｜Неротирајући тип шипке

Бренд: СОЛХ од Рицхге Тецхнологи

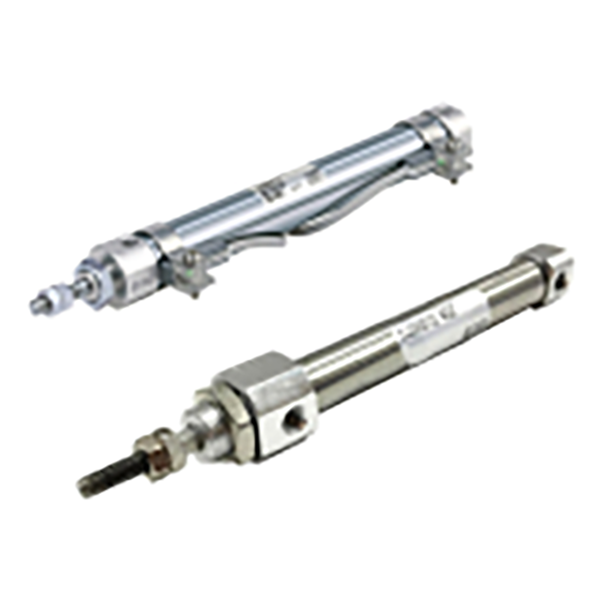

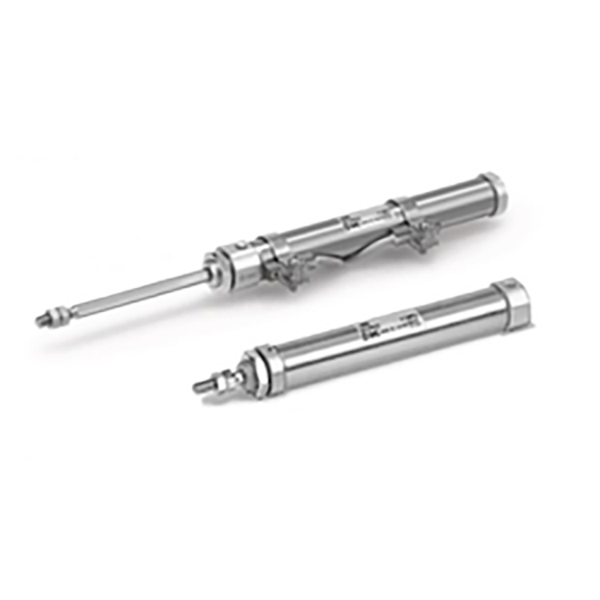

Преглед производа

     СОЛХ ЦЈ2К серија је неротирајући мини цилиндар од нерђајућег челика, изведен из породице мини цилиндара ЦЈ2. Основна карактеристика: Шестоугаона клипњача против ротације интегрисана са унутрашњом структуром вођице како би се спречило окретање клипњаче током извлачења и увлачења. Идеално за прецизне станице где крајњи уређај мора да одржава фиксни угаони положај. Усвајање буре од нерђајућег челика 304, компактно и лагано. Подржава три режима рада: двоструко дејство, једноструко дејство опруге за повратак, једноструко дејство опруге продужење. Величине отвора: Φ10, Φ16. Потпуно димензионално заменљив са увезеним оригиналним ЦЈ2К. Опциони уграђени магнетни прстен компатибилан са М9БВ магнетним прекидачима. Широко прихваћен у малој аутоматизацији, 3Ц опреми, прецизним алатима и апликацијама за гурање шаблона.

Комплетно објашњење кодирања модела

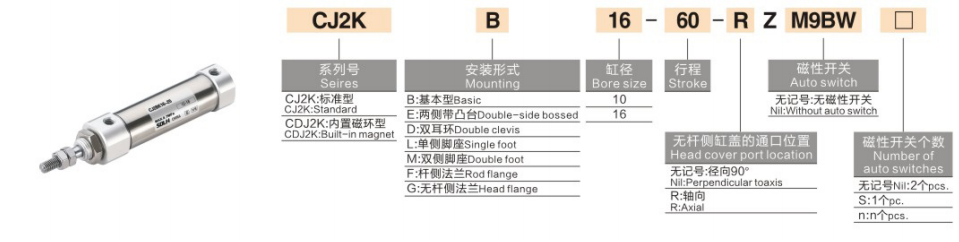

   1. Пример модела: ЦЈ2КБ10-30СЗ-М9БВ-Б

   2. Пример наручивања

    ЦЈ2КБ10-30СЗ-М9БВ

     -- Неротирајући мини цилиндар, основна монтажа, отвор 10, ход 30, повратна опруга једноструког дејства, уграђени магнетни прстен, опремљен магнетним прекидачем М9БВ.

Основна структура и предности перформанси

   1. Шестоугаона клипњача механичка против ротације (основна предност)

     -- Клипњача са шестоугаоним попречним пресеком усклађена са предњом водећом чауром ради ограничавања ротације по ободу.

     -- Прецизност против ротације: Φ10 ≤ ±1,5°; Φ16 ≤ ±1°.

     --  ✅ Решите проблеме угиба изазване слободном торзијом обичне округле клипњаче током реципрочног кретања.

   2. 304 буре од нерђајућег челика, компактног танког облика

     -- Отпорност на рђу и отпорност на влагу; цилиндрична структура штеди простор за инсталацију унутар компактних ормара опреме.

   3. Доступни су вишеструки режими рада

     -- Двоструко дејство: Довод ваздуха са обе стране, стабилан потисак, пожељно за континуирану масовну производњу

     -- С Повратак опруге: Издужите када је под напоном, аутоматско увлачење након губитка струје

     -- Т Продужење опруге: Увлачи се када је под напоном, аутоматски се продужава након губитка струје да би се испунили захтеви за сигурносно ресетовање

   4. Разноврсне опције монтаже

     -- Основни тип, ножни носач Л, прирубница Ф, двоструки спој Д. Подржава вертикални, хоризонтални и обрнути склоп.

   5. Рад без уља

     -- Претходно премазана дуготрајна маст изнутра, компатибилна са сувим компримованим ваздухом без уља за стабилан дуготрајан рад.

   6. Опциона детекција магнетне позиције

     -- З верзија опремљена уграђеним магнетом, сарађује са М9БВ прекидачем за слање сигнала проширења/увлачења на месту ПЛЦ-у за аутоматску контролу блокаде.

   7. Стандардни гумени јастук

     -- Уграђени гумени јастучићи на оба краја да апсорбују удар клипа и смањују радну буку.

Стандардне техничке спецификације

   1. Теоретски излазни потисак @0,5 МПа (Н)

Поређење избора: ЦЈ2К неротирајући ВС стандардни ЦЈ2 округли штап

    1. ✅ Преферирајте ЦЈ2К под овим радним условима

     -- Равне држаче, виљушке за померање или игле за позиционирање постављене на крај шипке, скретање оптерећења је забрањено;

     -- Мали алат за индексирање, гурајући радни комад унутар жлебова за вођење;

     -- Линеарни помак камере и инспекцијских уређаја који захтевају константан угао;

     -- Равне стезаљке повезане са клипњачом, торзија ће изазвати заглављивање материјала или неуспех у позиционирању.

   2. ❌ Стандардни ЦЈ2 прихватљиви сценарији

     -- Једноставно избацивање, гурање округлих радних комада, без угаоног ограничења оптерећења, приоритет трошкова.

Водич за избор у 3 корака

   1. Потврдите захтев против увртања

     -- Равно/квадратно учвршћење са жлебом за позиционирање → Мора се изабрати ЦЈ2К неротирајућа верзија.

   2. Изаберите режим рада

     -- Континуирано повратно кретање и максимални потисак → Двоструко дејство (без С/Т суфикса)

     -- Продужите са ваздухом, аутоматско увлачење након искључивања → С опругом повратка

     -- Увуците ваздухом, аутоматско избацивање након искључивања → Т опруга продужити

   3. Конфигуришите сензор и монтажу

     -- Потребна је повратна информација о позицији ПЛЦ-а: Додајте суфикс З (уграђени магнет) + М9БВ магнетни прекидач

     -- Избор монтаже: Прирубница Ф за уградњу на чеону страну; Нога Л за монтажу на бочни оквир; Двоструки кључ Д за окретно кретање

Типични сценарији примене

     -- 3Ц аутоматизација: ПЦБ равно гурање убода, позиционирање конектора у слотовима

     -- Опрема за оптичку инспекцију: линеарно напајање камере са фиксним углом детекције

     -- Мали алати и прибор: равно избацивање радног комада, увлачење материјала у отворе за вођење

     -- Машине за паковање: позиционирање равног картона, гурање малих етикета

     -- Лабораторијска аутоматизација и влажне радионице (буре од нерђајућег челика против рђе)

Стандардна референца пнеуматског кола

   1. Потисни круг двоструког дејства

     -- АФЦ подмазивач регулатора ваздушног филтера → 4В210-06 5/2 електромагнетни вентил → ПУ4 цев → ЦЈ2КБ16-60З-М9БВ

   2. Круг за ресетовање опруге једноструког дејства

     -- АР регулатор притиска → 3В210 3/2 соленоидни вентил → ЦЈ2КБ10-30СЗ

Мере предострожности за употребу

     -- Избегавајте прекомерно радијално бочно оптерећење клипњаче. Бочна сила убрзава хабање водилице и смањује прецизност против ротације.

     -- Инсталирајте крајње оптерећење коаксијално да бисте минимизирали момент торзије.

     -- Инсталирајте АФ филтер за ваздух узводно да бисте спречили да прашина заглави склоп вођице.

     -- Избегавајте дуготрајан рад велике брзине под пуним притиском од 0,7 МПа; у потпуности искористите гумени јастук.

     -- Верзија заптивке са флуорном гумом која се може прилагодити за јака кисела и алкална корозивна окружења.

Резиме једне реченице

     СОЛХ ЦЈ2К неротирајући шестоугаони мини цилиндар шипке од нерђајућег челика обезбеђује прецизно линеарно кретање против увртања, доступан у варијантама са двоструким/једноструким дејством са вишеструким стиловима монтаже, компатибилан са М9БВ магнетним прекидачима, савршен актуатор за 3Ц тестирање, оптичку инспекцију и прецизну позиционирање где се врши позиционирање.
