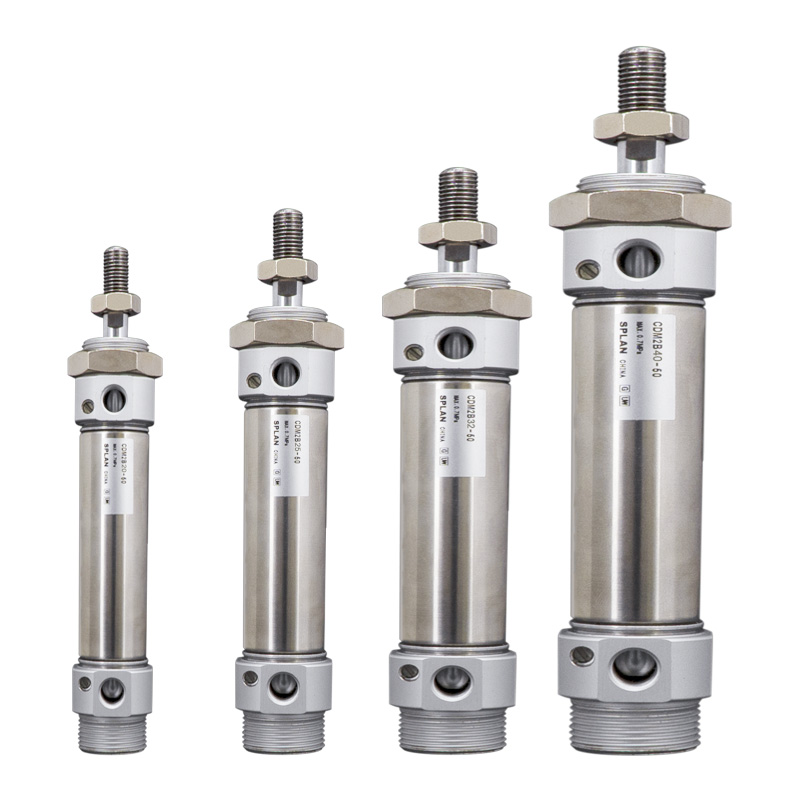

Мини цилиндар од нерђајућег челика ЦМ2 / ЦДМ2 серије (двоструког / једноструког дејства)

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

     СОЛХ ЦМ2 / ЦДМ2 су ЈИС Б 8356 стандардни округли цилиндри од нерђајућег челика, величине отвора φ20/25/32/40 мм. Перформансе позициониране између микро мини цилиндара и стандардних цилиндара. Основне предности: отпорност на корозију, дуг радни век, разноврсне могућности монтаже, компактан средњи потисак. Широко прихваћен за прехрамбену, фармацеутску, електронику, паковање и чисте аутоматизоване станице средњег оптерећења.

Основна структура и карактеристике дизајна

   1. Стандард: У складу са ЈИС Б 8356, округло тело са универзалним монтажним димензијама.

   2. Материјал: буре од нерђајућег челика 304, клипњача и завршни поклопци, отпорни на рђу, отпорни на влажну, слабу киселину, слабу алкалну и чисту средину.

   3. Структура: Завршни поклопци закључани навојем, равни округли обрис, висока механичка чврстоћа и лако одржавање.

   4. Варијанте операције

     -- ЦМ2Б двоструког дејства: довод ваздуха на оба краја, најпопуларнији стандардни модел

     -- ЦМ2С / ЦМ2Т једноструког дејства: С=повратак опруге; Т=Продужење опруге, аутоматско ресетовање након искључења ваздуха

     -- ЦМ2В дупли штап: шипка продужена са обе стране, синхроно кретање, ефективни ход удвостручен

     -- ЦМ2К неротирајућа шипка: шестоугаона клипњача, против увртања за прецизно позиционирање

   5. Јастук: Стандардни гумени јастук; ваздушни јастук (суфикс А) опционо за смањење ударне буке при великој брзини.

   6. Заптивање: Двосмерни заптивач ниског трења са жлебом резервоара за уље. Низак почетни притисак, рад без уља, радни век ≥8 милиона циклуса.

   7. Детекција положаја: ЦДМ2 верзија опремљена уграђеним магнетним прстеном, компатибилна са М9Б/А93/З73 магнетним прекидачима за повратну информацију о положају клипа.

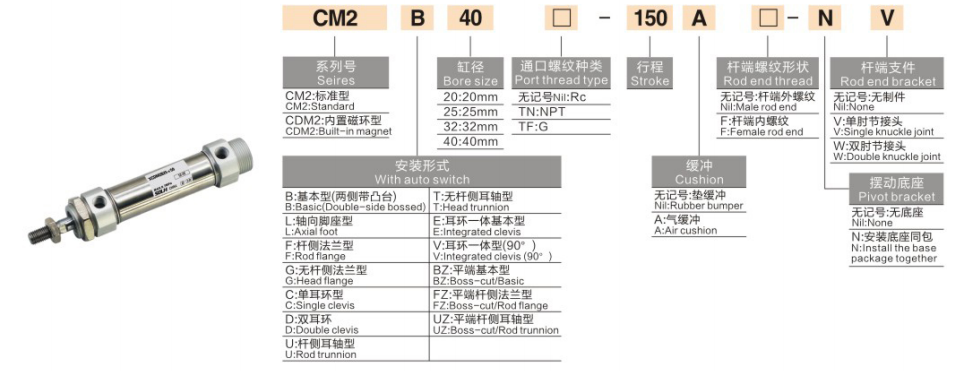

Комплетно правило кодирања модела

   1. Пример модела: ЦДМ2Б20-100А-Б

   2. Стандардни референтни примери налога

     -- ЦДМ2Б25-50-Б: Отвор25, ход50, двоструко дејство, уграђени магнет, гумени јастук

     -- ЦДМ2С32-75-Б: Отвор32, ход 75, повратна опруга једноструког дејства

     -- ЦДМ2К40-100-Б: Отвор40, ход 100, неротирајућа хексагонална клипњача

Техничке спецификације Универзалног језгра

Теоретска сила потиска и вуче @0,5 МПа (појединачна шипка, јединица:Н)

   1. ЦМ2Б двоструког дејства

   2. ЦМ2С једноструког дејства (пролећни поврат @0,5 МПа)

Монтажни облици и изведени модели

   1. Опције монтаже

     -- Основни тип Б: Директна инсталација преко навоја на крају поклопца (најчешће)

     -- Л носач за стопало: фиксирање аксијалног носача стопала

     -- Ф/Г прирубница: прирубница на страни шипке / прирубница на страни главе

     -- Ц/Д спојница: Једноструки / дупли спој

     -- Е палица: клин са стране главе за замашно кретање

   3. Главни низ изведеница

     -- ЦДМ2Б: Стандардно двоструко дејство са уграђеним магнетом

     -- ЦДМ2С/Т: Повратак опруге једноструког дејства/продуживање опруге

     -- ЦДМ2В: Двоструки штап двоструког дејства

     -- ЦДМ2К: Неротирајућа хексагонална клипњача

     -- ЦДМ2Р: Танка верзија за директно постављање за ограничен аксијални простор

Водич за брзи избор у 3 корака

   1. Избор проврта: Израчунајте потребан потисак и хоризонтално оптерећење, резерва ≥50% сигурносне границе; изаберите ЦМ2 првенствено за апликације средњег оптерећења.

   2. Потврда потеза: Додајте 10 ~ 20 мм додатне маргине кретања; Максимални ход: двоструко дејство ≤300мм, једноструко дејство ≤100мм.

   3. Усклађивање конфигурације

     -- Операција: Двоструко дејство → Б; Повратак опруге једноструког дејства → С; захтев против увртања → К

     -- Јастук: Додајте суфикс А (ваздушни јастук) за брзо повратно кретање

     -- Повратна информација о позицији: Одаберите модел опремљен ЦДМ2 магнетом, ускладите М9Б/А93 магнетне прекидаче

Резиме једне реченице

     СОЛХ ЦМ2/ЦДМ2 ЈИС стандардни округли пнеуматски цилиндар од нерђајућег челика је потпуно заменљив са увезеном серијом ЦМ2, доступан је у варијантама двоструког дејства, једносмерног дејства, двоструке шипке и неротирајуће шипке, вишеструке могућности монтаже, идеалан линеарни актуатор средњег притиска за храну, медицину, електронику и опрему за чисту аутоматизацију паковања.
