Компактни танак пнеуматски цилиндар серије ЦК2

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

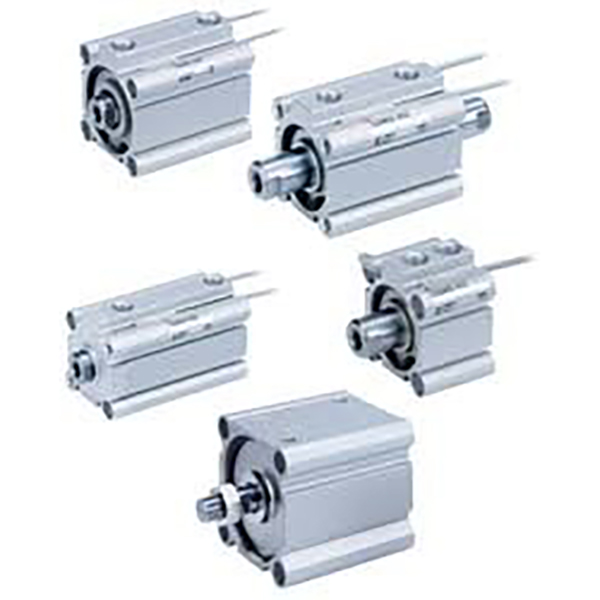

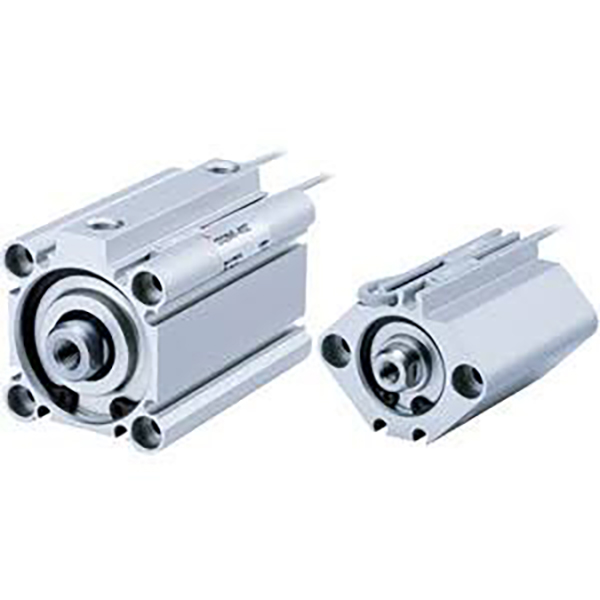

     Квадратни компактни танки цилиндар серије СОЛХ ЦК2, потпуно заменљив са оригиналним ЦК2 стандардом. Ултра-кратко тело, дужина смањена за 50% у односу на стандардни цилиндар англијске шипке. Комплетан опсег отвора φ4~200мм, који се широко користи за стезање, гурање и позиционирање у амбалажи, аутомобилској индустрији, електроници и општој аутоматизацији.

Структура и главне карактеристике

     -- Квадратно ултра танко алуминијумско тело, тврда анодизирана површина, висока крутост;

     -- Хромирана клипњача, лагана и издржљива;

     -- Више варијанти: једнострука шипка, двострука шипка, неротирајућа шипка, ваздушни јастук, верзија ултра-кратког хода;

     -- ЦДК2 уграђени магнет за детекцију положаја; вишестрани жлебови сензора, прекидачи не штрче;

     -- Стандардни гумени браник, опциони ваздушни јастук за рад великом брзином;

     -- Заптивка са ниским трењем са резервоаром за уље, рад без уља, радни век ≥5 милиона циклуса.

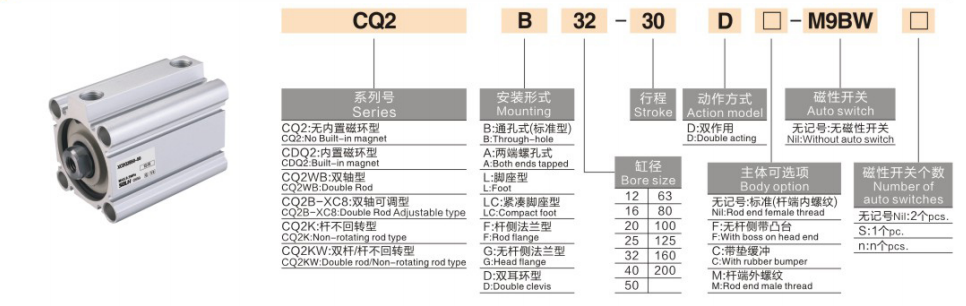

Правило кодирања модела

   1. Пример: ЦДК2Б25-50З-М9Б

     -- Ц: Уграђени магнет (ЦДК2); не Ц = немагнетни ЦК2

     -- ДК2: Назив серије

     -- Б = ​​један штап; В=двоструки штап; К=неротирајућа шипка; КВ=двострука шипка против ротације

     -- 25: Величина отвора 4~200 мм

     -- 50: Дужина хода

     -- З: Нова лагана стандардна структура

     -- -Ц: опција ваздушног јастука

     -- М9Б: Магнетни прекидач

Техничке спецификације

Теоријска сила потиска и вуче @0,5 МПа (појединачна шипка)

Резиме једне реченице

     СОЛХ ЦК2 универзални компактни танак пнеуматски цилиндар покрива пуни пречник φ4~200мм, богате структурне варијанте са опционим ваздушним јастуком и шипком против ротације, најчешће коришћени краткоходни актуатор за опрему за аутоматизацију која штеди простор.
